Что такое вариатор и «с чем его едят»: плюсы и минусы вариаторной КПП
Вариаторная бесступенчатая коробка передач поддерживает двигатель в необходимом тонусе и регулирует потребление топлива, позволяя хорошо сэкономить. За счет отсутствия ступеней, трансформация передаточного числа происходит плавно и без рывков. Плюсы и минусы вариатора, а также чем он лучше других КПП, мы рассмотрим далее в статье.
Принцип работ
- цепные;
- клиноременные;
- тороноидальные.
Тороноидальные не так популярны, как клиноременные, в основном потому, что устанавливаются на заднеприводные и полноприводные автомобили, у которых двигатель находится продольно.
О коробке вариатор и сколько она служит, узнаем из видеоролика Вести РФ.
В настоящее время клиноременный вариант – самый популярный тип вариаторной коробки передач. Суть качественного ремня в том, что в разрезе он приобретает вид трапеции и вклинивается в шкив боковыми поверхностями. Чтобы понять устройство на основе работы этого ремня, представим перед собой две похожие трубки, которые находятся рядом в вертикальном положении. Если скрутить их друг с другом резинкой и начать крутить одну трубку, вторая повторит движения первой, причем подстраиваясь под ту же скорость, которой следует первая трубка.
Что такое коробка передач CVT и в чем заключается ее надежность, узнаем из видео Artur Bogomolov.
Если одну из двух деталей заменить трубкой большего размера, тогда их скорость будет заметно различаться: трубка с большим диаметром будет вращаться медленнее, что в целом нарушит ритм их слаженной работы. В этом и заключается принцип действия коробки передач: цилиндры постоянно изменяют свой размер, и за счет этого происходит работа.
Галерея «Типы вариаторных КПП»
На картинках можно увидеть виды коробок переключения передач.

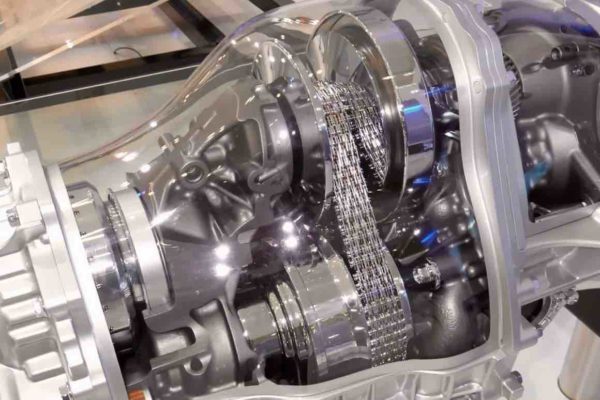

В составе КПП находятся конусообразные шкивы, которые «смотрят» друг на друга острыми концами и упираются в клиновидный ремень. Конусы сходятся и расходятся, изменяя размер поверхности шкивов. Когда они отстраняются друг от друга, ремень приобретает горизонтальное положение, становясь ребрами, и проваливается в середину шкива, охватывая меньший радиус его размера.
Если концы встречаются, ремень натягивается и охватывает больший радиус шкива. Работу шкивов тщательно контролирует гидравлическая система. Она наблюдает за тем, чтобы концы конусов равномерно сходились и расставались. Как в случае с примером, где фигурировали трубки, один из конусов является ведущим, а второй ведомым. Один шкив находится на основном валу, который идет от мотора. Второй шкив идет на валу от колес автомобиля.
Благодаря работе шкивов и их удобному расположению, получается бесступенчатая трансмиссия. Передаточное отношение имеет обширные «горизонты». Когда мы сдаем на машине назад, вариатор активирует узел, который задает кружение выходного вала в обратном направлении. Плюсы и минусы вариатора CVT в машине узнаем ниже.
Основные достоинства и недостатки
Начнем с плюсов и выясним, чем лучше вариатор:
- Рывки и скачки для его конструкции не характерны. В то же время он разгоняется быстрее, ведь КПП вариатор бесступенчатый, и им легче управлять.
- Автомобиль, оснащенный вариатором, не заглохнет на светофоре в пробке и не станет барахлить на подъеме, ведь он плавно трогается с места.
- Его особенности – 2 педали и простота управления.
- Не шумит и не издает рычащих звуков.
- Экономнее относится к топливу и это связано с равномерным разгоном и ходом.
- Для водителей, которые заботятся об окружающей среде, вариатор отличное решение, потому что это экологическая трансмиссия. Она не выпускает в воздух столько ядовитых испарений, сколько механика и автомат.
Чем плох вариатор на авто?
- Большие обороты на ХО для вариаторной коробки позволительны только на короткий срок. Долго так ехать невозможно.
- Езда на вариаторе подразумевает покупку специальной жидкости для качественной работы клиновидного ремня. Значит, на жидкость такого типа придется раскошелиться, да еще и отыскать ее проблема.
- Если не соблюдать условия, в которых вариатор хорошо себя чувствует, это приблизит время его смерти. А как следствие – дорогостоящий и длительный ремонт.
К поломкам может привести пагубное влияние автолюбителя. Если не проходить плановый техосмотр, это гарантирует проблемы, которые потом выльются в денежные растраты.
Автомобильный вариатор и его плюсы и минусы освещены в ролике от канала АВТОСАЛОН.
Разрыв и другие повреждения ремня – все еще № 1 в списке поломок вариатора.
Чтобы избежать неприятностей, нужно всегда помнить:
- Резкое вдавливание педали тормоза в пол почти всегда гарантирует появление трещинок на ремне.
- Если постоянно инициировать внезапные торможения, в итоге ремень протрется и лопнет.
- Если в клеммах будут нарушены контакты, это приведет к ошибкам в работе узловой системы, и как следствие – повлияют на вариатор.
- Когда автомобиль находится в нейтральном положении и вдруг совершает ритмичные покачивания, возможно проблема в электропроводке. Даже микроскопический разрыв жгута приведет к проблемам в вариаторе.
- Симптом вышедшей из строя вариаторной коробки передач – аромат гари в салоне.
Минусы вариатора Митсубиси осветит автор видео Александр Степанов.
Чем вариатор отличается от других видов трансмиссий?
Самая популярная КПП – механика. Она состоит из трех валов (ведущий, промежуточный и зависимый), если машина заднеприводная, а двигатель находится в продольном положении. В случае с передним приводом у коробки насчитывается два вала: входящий и выходящий.
В классике переключение контролируется гидроблоком, а в современных вариантах – электроникой.
КПП автомат имеет несколько возможностей передвижения:
- экономная езда;
- обычная езда;
- спортивная езда.
Классика зарекомендовала себя надежностью. Такая коробка передач выжимает без проблем до 400 тысяч км пробега. Условие – правильная эксплуатация. Как и с другими вариантами КПП, в радиатор нужно заливать качественную ОЖ. Среди автоматических коробок передач есть вариант с ручным переключением, которое так любят многие автолюбители.
КПП «Робот» — своеобразный гибрид. Это механика, где передачи переключаются электроникой. Здесь есть две педали и сцепление, но нет гидротрансформатора. Эта коробка передач характеризуется рывками при переключении скоростей. Это особенно заметно на фоне вариатора, у которого нет ни рывков, ни толчков.
В последнее время на рынке появилась новинка — автомобиль, где есть два сцепления в КПП. Одно из них несет ответственность за четные передачи, другое – нечетные. Это нововведение исключило временные «провисания» робота, когда переключение передач длилось до 3 секунд.
Видео «Автомат или Вариатор»
Надежен ли в автомобиле вариатор? Или лучше коробка автомат? О плюсах и минусах трансмиссий расскажет Avto-Blogger.ru.
Полезная информация
Сравнение вариаторной коробки передач с автоматической
Плюсы и минусы коробки-робота
Ответы на все вопросы о вариаторной КПП
Вариатор или автомат — что надежнее?
Добрый день. “Что надёжнее вариатор или автомат?” — однозначного ответа на этот вопрос нет, вернее не так, однозначно ответить можно, если знать конкретную ситуацию. Вот об этих самых ситуациях мы и поговорим. В этой статье сравнивается надежность вариатора и автомата в случае покупки нового автомобиля, и в случае покупки автомобиля с пробегом.
Для тех, кто не хочет вникать в суть и ищет быстрый ответ.
Для нового автомобиля нет разницы — вариатор или классический автомат. В случае б/у автомобиля — рулит классическая АКПП! Почему так происходит ответ ниже.
Сравнительное видео, что лучше вариатор или АКПП:
Что же выбрать?
Если вы приобретаете новый автомобиль и планируете ездить на нём три года — для вас нет принципиальной разницы.
Что вариатор, что автомат будут покрываться гарантией производителя. При среднем пробеге 20000-30000 км./год ресурса обоих агрегатов вам хватит, достаточно просто проводить регламентное техническое обслуживание..
Вариатор, за счёт отсутствия гидротрансформатора, покажет меньший расход топлива, но продать автомобиль с вариатором сложнее — покупатели к ним предвзято относятся.
Автомобиль с АКПП продаётся лучше, но за 3 года, вы потратите топлива, на большую сумму, чем потеряете при продаже автомобиля с вариатором.
Договорились — для нового автомобиля нет принципиальной разницы выбирать классическую АКПП или вариатор.
Если вы приобретаете новый автомобиль и планируете ездить на нем 5-7 лет.
Я не считаю, что в современном мире это целесообразно, но обстоятельства у всех разные, может вы пенсионер и машина вам нужна “доездить”. В этом случае лучше выбрать самый простой классический автомат (4-5 ступеней). Да расход топлива выше, но если это для вас критично, целесообразно, сразу по окончания гарантии на двигатель, установить ГБО.
Если вы приобретаете автомобиль с пробегом — тут однозначно “рулит” классическая АКПП.
Как я написал выше — расход топлива у автомобиля на АКПП будет больше, причина этого в устройстве трансмиссии. Приобретая БУ автомбиль с АКПП вы сможете примерно прогнозировать поломку. Да акпп может отказать, но при плановом обслуживании это маловероятно, заранее известно, и, самое важное — отказ не обездвиживает автомобиль, в 99% случаев АКПП переходит в аварийный режим, но до места вы доедите.
Старый вариатор наоборот, склонен к очень подлой поломке — обрыву ремня и спрогнозировать это практически невозможно так как вы не знаете как ездили до вас. Если произошел обрыв ремня автомобиль уже никуда не поедет без буксира или эвакуатора….
При обрыве ремня вариатор, в 90 процентов случаев идет на замену, так как ремонт его нецелесообразен — даже если заменить ремень, имеющиеся задиры на конусах, значительно сократят его срок службы и даже новый ремень будет работать с рывками и быстро выйдет из строя. Менять конусы и ремень, по цене соизмеримо с новым вариатором.
По этой причине автомобили после обрыва ремня, чинят максимально дешево и продают, или меняют вариатор на новый и сами ездят еще 60000-100000 км! Поэтому, если вы приобретаете автомобиль с пробегом оснащенный вариатором, будьте готовы к тратам на ремонт или замену вариатора!
Сравнение конструкции вариатора и АКПП.
Как устроена АКПП.
Наиболее наглядно это показано вот в этом видео:
Основные элементы АКПП — Гидротрансформатор, это этакий “аналог” сцепления, планетарные редукторы (именно они определяют передаточные числа коробки передач) и мозги (это электромеханический блок который подавая масло по определенному алгоритму заставляет срабатывать фрикционы).
Крутящий момент двигателя передается через гидротрансформатор на планетарные редукторы, какие именно редукторы задействуются (какая передача включена) определяет электрогидравлическая плата (мозги)…..
Основные неисправности связаны с несвоевременным обслуживанием:
- забивается фильтр, падает давление масла, происходят задержки при переключении передач.
- рвется фильтр, грязь попадает в гидроблок (мозги), и часть передач перестают включаться (коробка встает в аварийный режим и работает только 1-2 передачи).
- масло загрязняется продуктами износа фрикционов и меняет свою вязкость — насосу не хватает производительности и, как следствие появляются рывки при переключении передач.
Проверить исправность АКПП, при покупке автомобиля с пробегом очень просто вот наша статья про это.
Как устроен вариатор.
Наглядно устройство вариатора можно понять посмотрев вот это видео:
Ремень, передающий крутящий момент, плотно зажат между конусами изменяющими диаметр. Диаметр конусов определяет передаточное число. Для плавного трогания с места и нейтрали конусы разводятся и ремень проскальзывает.
- рывки при движении (как правило виноваты задиры на конусах и-за резких стартов и несвоевременной замены масла.
- полная неподвижность автомобиля (причина — обрыв ремня).
Важно понимать — вариаторы активно внедряются производителями автомобилей так как они значительно дешевле в производстве чем АКПП. Вариатор очень удобен производителю и первому собственнику.
Заключение.
На этом у меня сегодня всё. Я надеюсь, что статья “Вариатор или автомат — что надежнее?” полностью ответила на рассмотренный в ней вопрос. Если вы хотите её дополнить, или что-то вам не понятно — пишите комментарии.
