Устройство передней подвески на ВАЗ-2110: устройство, конструкция

На передней подвеске крепятся колеса, узел обеспечивает амортизацию «передка» автомобиля, отвечает за устойчивость во время движения, регулировку колес, развал, схождение.

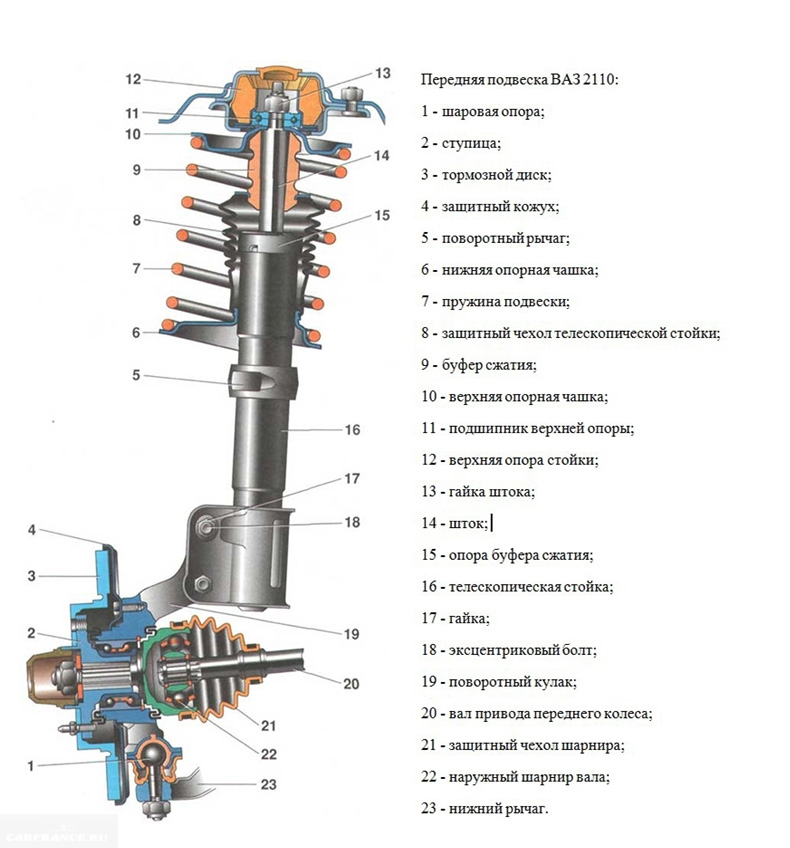

Строение передней подвески

Устройство передней подвески ВАЗ 2110 достаточно сложное, но разобраться в нем может любой из вас. Здесь главное вооружиться руководством по эксплуатации, а также понять суть основных углов.

Передняя подвеска

Передняя подвеска независимая, с телескопическими поворотными стойками, поперечными рычагами, продольными растяжками рычагов и стабилизатором поперечной устойчивости.

Передняя подвеска: 1 — поперечина; 2 — кронштейн поперечины; 3 — регулировочные шайбы переднего конца растяжки; 4 — продольная растяжка; 5 — телескопическая стойка; 6 — поворотный кулак; 7 — регулировочные шайбы заднего конца растяжки; 8 — шаровая опора; 9 — поперечный рычаг; 10 — стойка стабилизатора; 11 — резинометаллический шарнир; 12 — кронштейн кузова автомобиля; 13 — штанга стабилизатора; 14 — скоба подушки штанги

Стойка подвески состоит из корпуса, в котором установлен гидравлический телескопический амортизатор, цилиндрической пружины и верхней опоры стойки. Снаружи к корпусу стойки приварены кронштейн для крепления поворотного кулака, поворотный рычаг и нижняя опорная чашка пружины.

Цилиндрическая пружина своим нижним витком упирается на нижнюю опорную чашку, а верхним на верхнюю опорную чашку, закрепленную на штоке амортизатора. Также на штоке амортизатора установлена верхняя опора стойки, состоящая из корпуса, резиновой подушки и подшипника. Корпус опоры крепится к кузову автомобиля тремя шпильками с гайками. Подшипник позволяет штоку амортизатора поворачиваться в опоре при повороте стойки, а резиновый буфер препятствует передаче вибраций на корпус автомобиля.

Шток амортизатора защищен от грязи и пыли гофрированным кожухом. При пробое подвески ход штока ограничен буфером хода сжатия.

Поворотный рычаг стойки соединяется с рулевой тягой через шаровой палец. Изменение длины тяги при помощи ее резьбовой вставки позволяет регулировать схождение передних колес.

1 — наконечник рулевой тяги 2 — резьбовая вставка; 3 — рулевая тяга; 4 — телескопическая стойка; 5 — поворотный рычаг

Поворотный кулак крепится к кронштейну стойки двумя болтами с гайками. Верхнее отверстие кронштейна выполнено овальным, а установленный в него болт имеет эксцентриковый поясок и эксцентриковую шайбу. При повороте верхнего болта поворотный кулак перемещается по радиусу на необходимое расстояние, используя нижний болт как ось вращения. Благодаря этому изменяется угол между стойкой и кулаком, что в свою очередь позволяет регулировать развал переднего колеса.

1 — кронштейн крепления поворотного кулака; 2 — корпус стойки; 3 — верхний (эксцентриковый) болт крепления поворотного кулака; 4 — нижний болт крепления поворотного кулака; 5 — поворотный кулак

В отверстие поворотного кулака запрессован и зафиксирован двумя стопорными кольцами двухрядный шариковый подшипник. Во внутреннее кольцо подшипника запрессована ступица колеса.

Снизу поворотный кулак соединен с поперечным рычагом подвески при помощи шаровой опоры. От перемещения поперечный рычаг удерживается растяжкой, которая своим задним концом крепится через резинометаллический шарнир к рычагу, а передним — через подушку к поперечине. Изменяя количество шайб в переднем и заднем креплении растяжки можно изменять положение рычага, регулируя тем самым угол продольного наклона оси поворота.

1 — задний конец продольной растяжки; 2 — регулировочные шайбы; 3 — упорная шайба; 4 — резинометаллический шарнир; 5 — поперечный рычаг подвески

Концы стабилизатора поперечной устойчивости при помощи стоек соединены с поперечными рычагами передней подвески автомобиля. Центральная часть стабилизатора закреплена через резиновые подушки на кузове. Движение одного из рычагов через стабилизатор передается на второй. Это позволяет частично синхронизировать работу обеих сторон подвески и тем самым уменьшить раскачивание автомобиля на неровной дороге и крены в поворотах.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

Шаровая опора на автомобиле ВАЗ-2110

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая для автомобиля ВАЗ-2110

Шаровая опора с чехлом.

Рычаг подвески ВАЗ-2110 в комплекте с сайлентблоками

Нижний рычаг подвески с сайлентблоками.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Схема передней подвески ВАЗ-2110

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Определяем, что элемент вышел из строя

Есть несколько признаков, согласно которым можно определить неисправность:

  • Кузов усилено вибрирует на гребенке со стороны поврежденного амортизатора;
  • Ощущается биение в рулевом колесе;
  • Тормозной путь становится длиннее;
  • При поворотах автомобиль заносит;
  • Следы подтеков масла;
  • При движении по прямой автомобиль уносит в сторону;
  • В стойке наблюдаются стуки, посторонние шумы.

Устройство передних стоек на ВАЗ 2110: как снять, прокачать и заменить

Схема устройства

Если вовремя не выполнить ремонт передних стоек на СТО или своими руками, это может привести к печальным последствиям:

  • Опорные подшипники разрушатся;
  • Шины будут неравномерно изнашиваться, прыгать, образовывать бугры на поверхности резины;
  • Ступичные подшипники выйдут из строя;
  • Тормозной путь станет длиннее, что опасно на любом участке дороги;
  • Тормозные колодки будут неисправно работать, их рабочий ресурс существенно сократится.

Есть два основных способа как проверить элементы на предмет их неисправности. Один профессиональный, второй кустарный, но тоже достаточно эффективный.

  1. Специальный вибростенд. На него загоняется автомобиль, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показывать результат около 75%, но это вполне нормально. Если же процент составляет менее 50, тогда пришло время менять деталь.
  2. Ручное раскачивание. Вам нужно взяться за передок машины, за ее крыло, и начать раскачивать. Постарайтесь добиться максимальной амплитуды, которую позволяет получить вес вашего тела. Если что, попросите товарища помочь. Суть заключается в том, чтобы после раскачки резко убрать руки и посмотреть на машину. Если она сразу вернулась в исходное положение и не колеблется больше, тогда все хорошо. При обнаружении даже незначительного колебания можете считать, что стойки желательно заменить в ближайшее время.

Статья в тему: Выбор и замена стоек на автомобиле ВАЗ 2114

Передняя подвеска — весь узел в сборе

На фото показано, как выглядит подвеска правого диска. Легко распознать телескопическую стойку 6, а также рычаг 3. Обе эти детали составляют основу узла.

Подвеска ВАЗ2110 в сборе

Детали подвески в сборе

Перечислим основные детали по возрастанию номера: 1 – стабилизатор поперечной устойчивости; 2 – тяга стабилизатора; 3 – рычаг подвески; 4 – шаровая опора; 5 – поворотный кулак; 6 – стойка подвески; 7 – растяжка (сабля); 8 – кронштейн растяжки.

Детали 7 и 3 могли бы составлять «монолит». Но и тогда они крепились бы на шарнирах, а в конструкции подвески ВАЗ-2112 (и 2110) мы найдём эти шарниры плюс ещё один – он соединяет детали 3 и 7.

На фото не обозначен поворотный рычаг, но он здесь крепится к амортизатору, то есть является его частью.

Основная деталь – стойка с амортизатором

Всё то, что выше обозначено цифрой 6, состоит из нескольких деталей. Перечислим их.

Цифрами обозначены элементы:

  1. 2108-2901056 – метрическая гайка M14;
  2. 2110-2902760 – чашка;
  3. 10519601 – шайба;
  4. 16105021 – самоконтрящаяся гайка M12;
  5. 2110-2902816 – отбойник;
  6. 2110-2905003 и 2110-2905002 – амортизатор левый и правый;
  7. 2110-2902826 – корпус;
  8. 2108-2901052 – шайба под винт;
  9. 15540931 – винт М12 (до 07.2001);
  10. 2108-2901051 – винт нижний (после 07.2001);
  11. 2110-2901054 – колпачок;
  12. 2110-2902842 – шайба;
  13. 2110-2902830 – винт;
  14. 2110-2901032 – шайба;
  15. 2110-2902820 – опора (подушка) верхняя;
  16. 2112-2902712 – пружина подвески;
  17. 2112-2901031 и 2112-2901030 – стойка левая и правая;
  18. 2110-2905681 – пыльник;
  19. 2108-2901050 – винт с эксцентриком;
  20. 16104111 – самоконтрящаяся гайка M8;
  21. 2108-2902840 (-01, -02) или 2110-2902840 (-01) – подшипник опоры.

На некоторых универсалах и седанах установлены стойки 2110-2901030 и 2110-2901031. Но тогда используются пружины 2108-2902712. А вот детали, обозначенные цифрой 21 – взаимозаменяемы.

Поворотный кулак

Рассмотрим один важный узел, состоящий из минимального числа деталей.

Кулак поворотный с подшипником ступицы

По внешнему виду узла ясно, к чему и как он крепится. Перечислим артикулы:

  1. 2108-3103020-01 (-02) – ступичный подшипник;
  2. 2108-3103068 – кольцо-уплотнитель;
  3. 2108-3001060 – грязезащитная накладка (внутренняя);
  4. 2108-3103012 – ступица;
  5. 2108-3103079 – элемент подшипника (шайба);
  6. 2108-3103032 – стопорное кольцо, фиксирующее подшипник;
  7. 2108-3001061 – грязезащитная накладка (наружная);
  8. 2110-3103065 – декоративный колпачок (после 01.2003);
  9. 2108-3103065 – декоративный колпачок (до 01.2003);
  10. 2108-3001015 и 2108-3001014 – кулак левый и правый;
  11. 2108-3103061 – ступичная грязезащитная накладка;
  12. 14044271 – самоконтрящаяся гайка M20.

Рычаг и всё, что с ним связано

Нижний рычаг удерживает на себе шаровой палец (деталь 2). К кожуху шаровой опоры крепится поворотный кулак. На чертеже он отсутствует, но показаны винты крепежа 15.

Рычаги вместе с растяжками-саблями

  1. 2108-2904046 – задний шарнир сабли;
  2. 2108-2904185-01 – шаровой палец;
  3. 10517070 – пружинистая шайба;
  4. 2110-2904192 – узел шаровой опоры;
  5. 15541231 – винт М12;
  6. 2108-2904045 – упорная шайба;
  7. 16105011 – самоконтрящаяся гайка M12;
  8. 2108-2904040 – поворотный шарнир;
  9. 2108-2904020 – рычаг;
  10. 2108-2904270 – сабля или растяжка;
  11. 12638601 – шайба;
  12. 2110-2904070 – кожух;
  13. 2110-2904076 – распорная втулка;
  14. 12574921 – самоконтрящаяся гайка M16;
  15. 15970730 – винт М10;
  16. 2108-2904225 – проставочная шайба (максимальное число – 4 шт.);
  17. 16101521 – метрическая гайка M12;
  18. 10516870 – пружинистая шайба.
Читать статью  Устройство подвески, как она работает и из чего состоит

Кронштейны для крепления сабель приварены к поперечной трубе. То есть, на ВАЗ-2112 передняя подвеска содержит «поперечину», и её нельзя исключить из конструкции.

Поперечная труба и крепёж

На фото показаны:

  1. 2112-2904400 – поперечная труба;
  2. 2108-2904050 – передний шарнир сабли;
  3. 12574921 – гайка M16;
  4. 2110-2904436 – колпак-заглушка;
  5. 2108-2904054 – шайба шарнира переднего (до 12.2000);
  6. 2110-2904054 – то же (после 12.2000);
  7. 2108-2904225 – проставочная шайба (максимальное число – 2 шт.);
  8. 2110-2904055 – шайба;
  9. 2110-2904312 – винт.

На некоторых седанах и универсалах установлена поперечная труба 2110-2904400 (-01).

Передние стойки амортизаторов ВАЗ 2110, 2111, 2112

1. Плановая замена стоек передней подвески ВАЗ 2112

Надоело ездить уже «как по волнам», купил:

2 стойки ВАЗовских = 1400 х 2 = 2800 руб.
Опорники 2 шт.(Балаково) = 500 х 2 = 1000 руб.
Пыльники 2шт. = 150 х 2 = 300 руб.
Отбойники 2 шт. = 75 х 2 = 150 руб.
WD-40 = 150 руб.

Также понадобится:
Головка на 13
Головка на 19
Ключ рожковый на 17/19
Ключ на 22 или 24 к съемнику
Пассатижи
Монтажка
Ключ съемник, чтобы отвернуть гайку со штока амортизатора
Стяжки пружин

Домкратим, откручиваем колесо, откручиваем два болта крепления стойки, одну гайку с рулевого наконечника, под капотом 3 гайки, которые держат опорный подшипник и можно доставать стойку.

Прекидываем пружину на новую стойку и можно ставить.

Едем на развал/схождение:

Развал/схождение + работа на наконечник и развальный болт = 750+250 = 1000 руб.

2. Особенности при замене передних стоек ВАЗ 2110, 2111, 2112

Как менять передние стойки я рассказывать не буду, так как этой инфы полно в инете. Я расскажу с какими сюрпризами вам придётся столкнуться.
После того как я поддомкратил ту сторону, на которой запланировал менять стойку и снял
колесо, я взял обычный строительный уровень, притулил его к диску

и выставил уровень, на «0»

(уровень нужен с регулирующимися колбами). Это для того, чтобы при сборке новой, по этому уровню выставить развал колеса и потом доехать до СТО на сход-развал с минимальными потерями.
По демонтажу стойки проблем не возникало, действуем по мурзилке. А вот по её разборке я зашёл в тупик. При покупке стоек надо было приобрести спец. ключ. Пришлось изготавливать ключ для откручивания верхней гайки.

Понадобился кусок трубы, подходящий по диаметру, вставляем во внутрь гайку и обстукиваем, делая головку на 22

Потом привариваем это к ненужному рожковому ключу. Также, нужна трубка чтобы придержать шток от прокручивания, делая её овальной

Срывать гайку легче на автомобиле. Что я и сделал со второй стойкой. Надо только сорвать и немного открутить.
Дальше опять по мурзилке.

3. Стойки и передние пружины SS20 Racing -50 Комфорт

В этих записях я постараюсь рассказать о особенностях SS20 Racing и сравнить их с обычными SS20 Комфорт. Частей будет несколько. Далее, под катом.

(фотографии как всегда сделаны на регистратор КАРКАМ Q2)

Стойки я выбрал с занижением в -50 мм модификации комфорт. Есть ещё модификация спорт но, по отзывам совсем табуретка получается. Гарантия на стойки один год.

Единственное, что мне не понравилось в упаковке, это то, что между стойками внутри коробки ничего нет. Они при транспортировке бьются друг об друга. Верхняя картонка на предыдущем фото от этого не спасает, хотя, должна. Она очень тонкая.

Вот такие. Такой ответ сотрудника SS20 я нашёл на Драйве, комментарий с этим ответом написал пользователь с ником TeploVozniK, благодарю. Амортизаторы серии SS20 Racing имеют два варианта настроек Комфорт и Спорт для каждой величины занижения. Так как амортизаторы предназначены для эксплуатации в составе заниженной подвески (с заниженными пружинами) то их энергоемкость увеличена по сравнению со стоковыми. Настройки Комфорта по сжатию практически не отличаются от стока, у Спорта сжатие увеличено на 30% по сравнению со стоком. Усилие отбоя у Комфорта увеличено по сравнению со стоком на примерно 60%, у спорта практически в два раза выше стока. С наилучшими­ пожеланиям­и. Шаяхметов Вадим. руководите­ль отдела сервисных программ Научно-производст­венное предприяти­е

В комплекте только стойки. Стандартные амортизаторы SS20 комплектуются шумоизоляторами.

В сравнении с обычными стойками.

Более подробно. Поворотный… назову его рычагом. Так вот, поворотный рычаг смещен на несколько сантиметров вниз. Это сделано для того чтобы при занижении минимизировать изменения схождения колёс при ходе подвески.

Укорочен не только шток амортизатора, но и сам корпус на несколько сантиметров.

На нижней части стойки приварены рёбра жёсткости. По словам представителя SS20 сделаны для того чтобы не деформировать стойки при боковом ударе. Возможно и другое назначение, я точно не знаю. Но из-за этих рёбер в будущем я не смогу установить стабилизатор ТехноМастер с шаровыми соединениями. Но, ещё подумаю что можно сделать. Может позову на помощь жену Болгарина и спилю их.

В коробке информационные буклеты, гарантийный талон и наклейка SS20 SPORT. Такие буклеты лежат во всех коробках. Но наклейки есть только в коробках с амортизаторами и опорами.

Пружины с переменным шагом витков и занижением в -50 мм. Холодной навивки. Изначально хотел взять Eibach Sportline но потом решил собрать подвеску на компонентах одного производителя. Гарантия четыре года

Они довольно легкие, и это хорошо. По словам производителя изготовлены из какой-то Японской стали.

Пружины имеют прозрачную силиконовую оплетку предотвращающую стуки при сильном сжатии.

В сравнении с обычной пружиной SS20.

В коробке также куча буклетов и гарантийный талон-инструкция!

В ней подробно описано, как демонтировать амортизаторы и заменить старые пружины. И какие для этого потребуются инструменты.

Установка стабилизатора подвески 20мм на ВАЗ 2110, 2111, 2112

Поучаствовал в местных любительских соревнованиях типа ралли – спринт. Для меня это был отличный повод испытать,

Характерные неисправности

Для передней подвески характерны определенные поломки, которые определяются двумя явлениями:

Ремонт передней подвески своими руками

Их следует рассматривать отдельно, поскольку причины появления разные.

Шумы

Если вы слышите не стук, а шум, тогда причины проблем передней подвески могут заключаться в следующем:

  • Болты, отвечающие за крепление штанги стабилизатора поперечной устойчивости к кузову, ослабли;
  • В опоре стойки разрушились резиновые компоненты;
  • Износились резиновые подушки стяжки или штанга;
  • Пружина подвески сломалась или нарушила свою геометрию;
  • Колеса разбалансировались;
  • Разрушился буфер хода сжатия.

Стуки

Стук передней подвески ВАЗ 2110

Если вы начали слышать стуки, которые идут от передней подвески, это может быть вызвано несколькими причинами:

  • Стойка имеет определенные неисправности;
  • Стяжки на поперечине, подушки износились или ослабло крепление болтов;
  • Крепление к кузову оказалось недостаточно прочным;
  • Пружины вышли из строя;
  • Шарниры износились;
  • Резиновая часть подвески нарушила свою целостность. Стук при этом должен быть четким, как удар металла по металлу;
  • Регулировка колес имеет нарушенный баланс.

Повышенный износ резины

Если вы не поклонник быстрых разгонов, резких торможений или не перегружаете автомобиль, тогда причины повышенного износа могут быть:

  • Углы установки колес выбраны неправильно;
  • Шарниры износились;
  • Нарушен баланс колес.

Повышенный износ резины передней подвески ВАЗ 2110

Проверка подвески

Зная значение и устройство подвески, вы сможете при каждом осмотре машины на яме (эстакаде) и техобслуживании проверять ее состоянии. Особое внимание уделите состоянию защитных чехлов на шаровых шарнирах. Осмотрите, не появились ли от тряски и ударов по ухабам на подвеске деформации, трещины или вмятины.

Обязательно проверяйте состояние всех резиновых и резинометаллических деталей, а также шарового шарнира каждого колеса. Помните: вовремя замеченная и устраненная неисправность – значительно меньшее зло, чем ремонт тогда, когда уже все разваливается.

Подготовка к их замене

Смена сайлентблоков на фронтальной подвеске ваз 2110

Большинство людей страшатся проводить смену сайлентблоков дома. Хотя реальные это достаточно обычное занятие. Однако сначала необходимо как надо приготовиться. Непременно нужно иметь съемник. При его использовании сможете не только лишь снять сайлентблоки, да и возвратить их в начальное положение после проделывания всех маневров. Что такое съемник? Это инструмент, состоящий из 2-ух трубок и 2-ух шайб.

Примечание: съемники бывают различными. Однако при их выборе необходимо направить внимание, чтоб они подходили для сайлентблоков. Когда, сделать съемник есть вариант и своими руками.

Износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

  • нарушениями углов установки колес;
  • большим износом шарниров;
  • дисбалансом колес.

Доработка подвески

Многие владельцы ВАЗ 2110, не считают заводскую подвеску идеальной, и делают ее тюнинг, для улучшения устойчивости и управляемости на дороге.

Как сделать съемник

Съемник для сайлентблоков

Более подходящим вариантом съемника является трехлапчатый съемник. Для его сотворения нужно иметь такие материалы:

  • Листовой металл шириной 10 мм.
  • Железный кругляк, владеющий поперечником 30 мм.
  • Винт.

Смена сайлентблоков фронтальной подвески ваз 2110

Сделать съемник конечно без особых затруднений, если придерживаться аннотации:

  • Сделать набросок лапок съемника. Их длина должна составлять приблизительно 20 см.
  • Нанести выкройку на листовой металл.
  • Вырезать лапки и обработать их наждаком.
  • В высшей части лапок необходимо просверлить по 3.2 отверстия для болтов.
  • Далее нужно сделать сердцевину, для в которой требуется и пригодится заготовленный железный кругляк. Необходимо просверлить отверстие под резьбу. Приварить по два держателя лапок (всего 6).

Смена сайлентблоков фронтальной подвески на ваз 2110

  • Последняя деталь – винт. В высшей части винта следует просверлить насквозь отверстия.
  • Осталось только собрать съемник. Для этой цели винт необходимо просунуть в сердцевину, а к ней прикрепить лапки.

Тюнинг подвески

Передняя подвеска часто модернизируется, потому что заводская сборка обычно не является совершенной. Даже задняя подвеска ВАЗ 2110 может дорабатываться в целях повышения устойчивости автомобиля на дороге и улучшения амортизирующих качеств. Прежде всего на тюнинговый автомобиль устанавливаются новые пружины и амортизаторы.

От выбора пружин зависит, насколько высоко автомобиль будет находиться от дорожного покрытия. Любителям низкой посадки больше подойдут короткие пружины, а желающим находиться как можно выше над трассой более длинные. Значение имеет и их упругость. Более жесткие пружины обладают длительным сроком эксплуатации, а мягкие могут быстро сломаться. Вместо резиновых частей на ВАЗ 2110 ставятся полиуретановые, что значительно продлевает срок службы конструктивных элементов и улучшает управляемость машины.

Увеличить ширину колеи, которую оставляет машина, можно при помощи подставок вовнутрь ступицы, это существенно повысит устойчивость автомобиля. Фантазий у владельцев машин хватает, главное, чтобы они были направлена на улучшение технических характеристик автомобиля.

Обстоятельный рассказ на видео о подвеске и тормозах


[spoiler title=»Источники»]

  • https://auto-park24.ru/vaz/perednyaya-podveska-vaz-2112.html
  • https://naruto-grand.ru/perednyaya-podveska-vaz-21124-skhema-s-opisaniyem/
  • https://carfrance.ru/obzor-perednej-podveski-na-vaz-2110-i-kakie-detali-v-neyo-vxodyat/
  • https://auto-self.ru/ustroystvo-perednih-stoek-na-vaz-2110-kak-snyat-prokachat-i-zamenit/
  • https://luxvaz.ru/vaz-2110/42-remont-peredney-podveski.html
  • https://vazweb.ru/desyatka/podveska/perednyaya-podveska.html
  • https://avtomobil-vaz.ru/tyuning-peredney-podveski-2110/
  • https://adaptsport.ru/remont/remont-perednej-podveski-vaz-2110.html
  • https://carfrance.ru/perednyaya-podveska-vaz-2112-i-spisok-artikulov/

Обзор передней подвески на ВАЗ-2114: подробная схема ремонта, отдельные элементы и описание

Крабы и рычаги передней подвески на ВАЗ-2114

Передняя подвеска ВАЗ-2114 получает полную нагрузку кузова, а также не только сам вес мотора, но и силу нагрузки перевозимого груза. Поэтому, этот элемент должен быть очень прочным. Не многие автомобилисты знают, как устроена передняя подвеска, её элементы, а также о нюансах работы.

Что входит в переднюю подвеску?

Подвеска передняя ВАЗ-2114 вид снизу автомобиля

Передняя подвеска ВАЗ-2114 состоит их многих элементов, но многие автомобилисты сталкивались с их ремонтом по отдельности, а не как с целой системой. Передняя подвеска в сборе меняется в случае, если автомобиль попал в дорожно-транспортное происшествие, и разрушены почти все ее элементы.

Читать статью  Электромагнитная подвеска автомобиля: революционное изобретение, опередившее время

Итак, стоит рассмотреть, из чего состоит передняя подвеска автомобиля, посмотреть какие элементы входят.

Устройство подвески автомобиля

Устройство и расшифровка элементов подвески ВАЗ-2114:

1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески.

Отдельные элементы передней подвески на ВАЗ-2114

Отдельные элементы передней подвески

Элементы передней подвески

Передняя подвеска ВАЗ-2114

Вид передней подвески снизу

Как видно с рисунка выше, подвеска устроена достаточно просто, но все элементы взаимосвязаны и для ремонта и замены, зачастую, требуется отсоединить другие детали. Поэтому, рассмотрим основные элементы передней подвески по отдельности, а также укажем основное назначение детали.

Передняя стойка амортизатора

Тюнингованные передние амортизационные стойки на ВАЗ-2114

Передние стойки амортизации

Передний амортизатор или амортизационная стойка передней подвески является одним из основных элементов. Эта деталь обеспечивает амортизацию и поглощение неровностей дорожного покрытия. Также, на нее ложиться все усилие, которое имеется в автомобиле, в том числе и груз.

Обычно, при частой нагрузке или неправильной замене этого элемента он имеет повышенную степень износа. Поэтому, всем автомобилистам необходимо знать устройство и правила эксплуатации стойки амортизатора.

Рассмотрим, как устроена стойка амортизатора, а также все элементы конструкции:

Амортизационная стойка ВАЗ-2114

Схема устройства стойки амортизатора

1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диск клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка.

Передний стабилизатор

Стабилизатор на ВАЗ-2114 отдельно

Стабилизатор – элемент подвески, который обеспечивает боковую стабильность во время движения особенно при поворотах. Эта деталь реже всего выходит из строя.

Она закрепляется на специальных силиконовых или полиуретановых втулках, которые, как правило, являются расходным материалом.

Передний стабилизатор ВАЗ-2114

Передний стабилизатор установленный на автомобиль

Стабилизатор крепится к кузову, а точнее передним лонжеронам центральной частью, а боковые элементы входят в стойку стабилизатора, которая прикреплена к рычагу.

Он имеет небольшой ход, который именно и способствует тому, что автомобиль имеет поперечную устойчивость.

Рычаг

Передний рычаг ВАЗ-2114

Рычаги передней подвески

Рычаг подвески – элемент подвески, который обеспечиваем передачу и частичное поглощение удара неровностей дорожного покрытия. Он сделан высокопрочного металла, обычно из стали ХК-40 или ХК-60. Имея высокую прочность, эта деталь может спокойно переносить высокие нагрузки. Крепится изделие одним концом к кронштейну, который приварен к кузову, а второй – к шаровой опоре.

Тормозной диск

Тормозной диск – единственный элемент, который сразу входит в состав двух конструктивных систем: подвеска и тормозная часть. С подвеской он связан потому, что к нему крепиться поворотный кулак и колесо.

В тормозной системе об него выполняется трение тормозных колодок, что в свою очередь приводит к остановке движения колес и непосредственно самого автомобиля. Также, тормозной диск демонтируется для ремонта и замены других элементов подвески.

Диск тормозной и суппорт тормоза на ВАЗ-2114 вблизи

Тормозной диск на автомобиле

Шаровая опора

Опора шаровая – один из самых основных элементов всей конструкции автомобиля. Он является балансиром, а также выдерживает всю нагрузку кузова, а также груза. Поэтому, за состоянием детали стоит следить постоянно, поскольку если шарнир выпадет – это может привести не только к выпадению с рычага, но и приведет к повреждению кузова и других элементов подвески.

Опора шаровая ВАЗ-2114

Шаровая опора на автомобиле

Шаровая опора выполняется с высокопрочного материала, который способен выдержать общую нагрузку до 2 тонн.

Но, давление всего кузова распределяется между шаровыми опорами. Еще одной функцией этого элемента является то, что она обеспечивает угол поворота и наклона колес при изменении положения рулевого колеса. Именно в этот момент нагрузка самая большая, поскольку при повороте вся масса и давление с баланса всех опор переходит на одну.

Поворотный кулак

Передняя ступица ВАЗ-2114

Общий вид поворотного кулака

Поворотный кулак – это единственный элемент, который меньше всех остальных подвержен воздействию внешних факторов и износу. Поэтому, его замена проводится достаточно редко и в основном при физическом повреждении, вследствие ДТП или износа посадочного места ступичного подшипника.

Подробная схема ремонта подвески

Для того, чтобы разобрать подвеску понадобится достаточно много инструментария: набор ключей и головок, молотки, ломики, съемники, а также отвертки.

Итак, рассмотрим краткую схему, как разобрать подвеску автомобиля ВАЗ-2114:

  1. В обязательном порядке машина ставится на подъемник. Конечно, можно воспользоваться смотровой ямой, но это достаточно неудобно и не совсем безопасно, поскольку демонтаж будет проводиться с обеих сторон одновременно.
  2. Первым этапом становится демонтаж, колпаков (если они есть), дисков и ослабить крепления ступичного подшипника.
  3. Далее, отсоединяем шаровую опору, а также вынимаем рулевую тягу.
  4. Откручиваем крепление и вынимаем стабилизатор.
  5. Следующим этапом становится демонтаж рычага.
  6. Снимаем суппорт.
  7. Вынимаем наружный ШРУС со ступицы.
  8. Теперь можно снять тормозной барабан с креплений поворотного кулака.
  9. Демонтируем поворотный кулак.
  10. Снимаем стойку амортизатора в сборе.
  11. Разбираем снятые детали.
  12. Сборка проводится в обратном порядке.

Таким образом, можно заменить всю подвеску в сборе. Если брать по времени, то полная разборка подвески ВАЗ-2114 займет приблизительно 8-12 часов, если не возникнет трудностей. Некоторые «кулибины» для ускорения процесса, и если снимаемая подвеска уже устанавливаться не будет, делают проще. Стоит отметить, что данный способ опасный и противоречит технике безопасности, особенно если автомобилист не совершал данный процесс ни разу. Вкратце рассмотрим, как происходит ускоренный процесс:

  1. Откручиваем стабилизатор.
  2. Демонтируем верхнее крепление стоек амортизаторов.
  3. Откручиваем рулевую тягу и тормозные шланги.
  4. Аккуратно откручиваем крепление рычага.
  5. Подвеска подает вниз в сборе.

Тюнинг

Подвеска ВАЗ-2114

Тюнинг подвеска для ВАЗ-2114

Многие автомобилисты для того чтобы обеспечить улучшение стабильности и маневренности машины устанавливают спортивный вариант подвески, как задней так и передней.

Производители «ПроСпорт» и «ДВТ-спорт» предлагают полный вариант передней части ходовой в сборе спортивного варианта. Такой кит-комплект специально разработан для семейства автомобилей 2108-21099 и 2113-2115.

Становится он идеально на посадочные места, и крепится к кузову, не требуя переделок. Спортивная подвеска имеет больше устойчивость и маневренность, а также выдерживает нагрузку на подвеску в 2 разу большую, чем стандартная. Стоимость данного варианта составляет около 30-40 тыс. рублей.

Кит комплект подвески ВАЗ-2114

Тюнинг подвеска установленная на автомобиль

Выводы

Устройство и ремонт передней подвески ВАЗ-2114 достаточно сложно и под силу не каждому автомобилисту. В данной статье было рассмотрено устройство, и ремонт передней части подвески.

Как видно, существует основная группа деталей, которые меняются при износе и поломке, а также существует ряд деталей, которые считаются расходными элементами и их замена проводится тогда, когда делается ремонт основных узлов.

Стоит отметить, что ремонт подвески имеет значительную степень угрозы, ведь падение одного из элементов может привести к травматизму и даже смерти. Поэтому, при выполнении ремонтных операций необходимо быть крайне аккуратным. Также, многие элементы подвески достаточно тяжелые, поэтому необходимо иметь под руками помощника.

Спортивная подвеска на Ваз 2107

Тюнинг подвески ваз 2107 своими руками

Техобслуживание авто

Именно передняя подвеска чаще всего «принимает удары судьбы» на себя, являясь самой нагруженным узлом ходовой части автомобиля. Именно поэтому уход и своевременная проверка основных её узлов, их ремонт и замена будет залогом успешного вождения ВАЗ 2107.

Вся передняя подвеска «классики» более надёжна, чем последующие переднеприводные модификации ВАЗ, так как машина с приводом на задние колёса имеет меньшее число деталей в подвеске спереди, её устройство более «экономично».

Конструкция передней подвески имеет важные составные части, без которых плавный ход автомобиля невозможен.

Опишем устройство передней подвески на автомобиле ВАЗ 2107:

  • подвеска двухрычажная, существуют верхний и нижний рычаги, которые существуют независимо; верхний – закреплён через стойку брызговика длинным болтом, нижний – закреплён болтами к поперечине подвески, которая, в свою очередь, соединена с передними лонжеронами.
  • сайлент – блоки, или резинометаллические шарниры тихого хода. Они нужны, чтобы рычаги поворачивались. При износе требуется замена.
  • шаровые шарниры, или просто «шаровые» — к ним через систему поворотного кулака с цапфой в конечном итоге устанавливается ступица колеса.
  • устройство амортизации включает в себя пружину, установленную в чашках, и амортизатор гидравлического типа, установленный внутри пружины.
  • завершает перечень основных устройств штанга (стабилизатор) поперечной устойчивости.

Устройство и наиболее важные детали подвески ВАЗ 2107:

Читайте также: Чем отличаются свечи зажигания карбюратор и инжектор

5 — цапфа кулака; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 13, 36 — верхний и нижний рычаги; 17 — опорный стакан; 18 — подушки крепления амортизатора; 21 — верхняя опорная чашка пружины; 22 — ось верхнего рычага; 29 — кронштейн крепления поперечины к лонжерону; 30 — поперечина передней подвески; 33 — штанга стабилизатора; 34 — лонжерон кузова; 37 — болты крепления оси нижнего рычага; 40 — амортизатор;

Так выглядит подвеска снизу. Все конструктивные элементы хорошо заметны (рычаги, пружина, амортизатор, штанга устойчивости, шаровые и др.).

Какие неисправности могут быть у подвески?

  • Усыхание и простой износ от времени резиновых частей, пыльников, вкладышей, уплотнителей, приход в негодность шаровых опор, износ подушек штанги устойчивости;
  • «Усталость» металла, при котором возможна поломка пружин и амортизаторов.
Читать статью  Названы худшие и лучшие подвески на недорогих автомобилях: рейтинг 2019

Передней подвеске, в отличие от двигателя, повезло больше, так как легче провести ремонт в условиях домашнего гаража, да и конструктивная схема подвески открытая. Для этого нужна эстакада или обычная смотровая яма.

Неисправности передней подвески

Неполадки с подвеской ВАЗ 2107 возникают из-за плохих дорог. Первым делом страдают шаровые опоры, затем выходят из строя стойки и другие элементы амортизационной системы.

Довольно часто владельцы «семёрки» жалуются на стук при езде со скоростью 20–40 км/ч. Затем по мере ускорения глухой звук исчезает. Район шума — передняя подвеска.

Первым делом рекомендуется поставить машину на подъёмник и проверить, как работают шаровые, амортизаторы, сайлентблоки. Возможно, что вырабатываются подшипники ступицы.

Опытные владельцы ВАЗ 2107 утверждают, что стук на малой скорости, исчезающий по мере ускорения, связан с амортизаторами. Они получают вертикальный удар снизу, когда движение машины слабое. На высокой скорости автомобиль выравнивается, стуки исчезают.

Подробная инструкция действий водителя, заметившего стук, приведена ниже.

  1. Осмотреть бардачок, элементы щитка приборов и другие детали салона, которые могут стучать. Проверить стоит также защиту двигателя и некоторые детали под капотом — может, что-то ослабло.
  2. Если всё в порядке, надо переходить к проверке подвески.
  3. Первым делом надо проконтролировать состояние сайлентблоков — резиновые втулки на обоих рычагах проверить обязательно. Стучат втулки, как правило, при трогании с места или резком торможении. Проблема устраняется затяжкой болтов и гаек или заменой элементов.
  4. Диагностировать опорный подшипник амортизационной стойки. Многие делают так: открывают капот, ставят одну руку на опорный подшипник, другой качают машину. Если элемент выработался, сразу почувствуются толчки и стуки.

Видео: что стучит в передней подвеске

Машину тянет в сторону

Если машину начинает тянуть в сторону, возможно, деформирован поворотный кулак или рычаг подвески. На старых автомобилях ВАЗ 2107 не исключена потеря упругости пружины стойки.

В основном, если машину тянет в сторону, это бывает связано с тормозными колодками, люфтом рулевой и другими сторонними причинами, не относящимися к подвеске. Поэтому рекомендуется действовать методом исключения, а уже потом тестировать подвеску.

Гул при поворотах

Гул при поворотах происходит вследствие износа подшипника ступицы. Характер шума таков: наблюдается с одной стороны, появляется до скорости 40 км/ч, после исчезает.

Вот как надо проверять ступичный подшипник на люфт.

Читайте также: Реле обогрева заднего стекла ваз 2110

  1. Вывесить переднее колесо на домкрате.
  2. Взяться за верхнюю и нижнюю часть колеса руками, начать качать его от себя/к себе.

Что можно определить при осмотре подвески?

  • Состояние износа, раскрошенности, сухости всех деталей из резины;
  • Определяется, насколько сух амортизатор и нет ли подтекания масла из него, а так же оценить его работу. Схема проверки проста: нужно резко нажать на поверхность крыла автомобиля и снять нагрузку, то есть «резко отпустить». Исправный амортизатор возвращает крыло вверх за один проход, без дополнительного колебания.
  • Целостность всех витков пружин с правой и левой стороны;
  • Определяется зазор в шаровых опорах.

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы внизу машины, перед началом диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

  • Выворачивают гайку пальца шаровой (например, верхней).
  • Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
  • Выворачивают шаровую опору и извлекают её в защитном чехле.
  • Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

Назначение и устройство передней подвески

Подвеской принято называть систему механизмов, обеспечивающих упругую связь между шасси и колёсами автомобиля. Основное предназначение узла — снижать интенсивность вибраций, ударов и толчков, возникающих при движении. Динамические нагрузки машина испытывает постоянно, особенно во время передвижения по дорогам низкого качества и при перевозке грузов, т. е. в экстремальных условиях.

Именно спереди подвеска чаще всего принимает на себя удары и толчки. По праву она является самой нагруженной частью всего автомобиля. На «семёрке» передняя подвеска сделана лучше и надёжнее, чем задняяя — производитель, безусловно, принял во внимание высокую загруженность узла, но это не единственная причина. На заднеприводных автомобилях передняя подвеска имеет меньше деталей, чем задняя, поэтому её устройство менее затратно.

Читайте также: Как проверить состояние задних тормозных колодок

Схема передней подвески на ВАЗ 2107 включает важные детали, без которых плавное передвижение машины было бы невозможным.

    Стабилизатор или балка поперечной устойчивости.

Передняя балка

В задачи передней балки входит стабилизация машины, проходящей повороты. Как известно, при манёвре возникает центробежная сила, которая может стать причиной опрокидывания автомобиля. Чтобы этого не было, конструкторы придумали балку поперечной устойчивости.

Основное назначение детали — скручивать с помощью торсионного упругого элемента противоположные колёса ВАЗ 2107. Крепится стабилизатор с помощью хомутов и вращающихся резиновых втулок прямо к кузову. С элементами подвески штанга соединяется через двойные рычаги и амортизаторные стойки или, как их ещё называют, косточки.

Рычаги

Передние рычаги являются направляющими компонентами ходовой части ВАЗ 2107. Они обеспечивают гибкое соединение и передачу колебаний на кузов.

Рычаги непосредственно связаны с колёсами и кузовом машины. Принято различать оба рычага подвески «семёрки», так как их замена и ремонт проводится по-разному:

  • верхние рычаги крепятся на болтах, снимать их легче;
  • нижние рычаги привинчиваются к поперечине, соединённой с лонжероном, связаны они ещё с шаровой опорой и пружиной — их замена несколько сложнее.

Стойка амортизатора передняя

Владельцы ВАЗ 2107 узнали о существовании стоек, когда появилась модель ВАЗ 2108. Производитель с этого времени стал постепенно устанавливать новые механизмы и на «семёрки». Кроме того, стойки были облюбованы специалистами, проводящими модернизацию классического автомобиля.

Стойка является частью амортизационной системы, в задачи которой входит гасить вертикальные колебания кузова, принимая на себя часть ударов. От технического состояния стойки зависит устойчивость машины на дороге.

Передняя стойка амортизатора включает несколько отдельных элементов:

    стакан или верхнюю упорную чашку с подшипником. Принимает нагрузку от амортизатора и рассеивает его по всему корпусу. Это самое прочное место стойки, в которое упирается верхняя часть амортизатора. Фиксируется стакан довольно сложно, состоит из особого упорного подшипника, гаек и шайб;

Шаровая опора

Шаровая опора — это элемент передней подвески, обеспечивающий довольно жёсткое крепление нижних рычагов к ступице машины. С этими шарнирами автомобиль на дороге способен обеспечить ровное движение и необходимые манёвры. Кроме того, благодаря этим деталям водитель легко управляет колёсами.

Состоит шаровая опора из пальца с шаром, резьбы и корпуса с выемкой. На пальце предусмотрен защитный пыльник, который является важной частью элемента. Регулярная проверка пыльников шаровых водителем позволяет избежать поломок — как только на этом защитном элементе обнаруживается трещина, надо срочно осматривать шарнир.

Замена амортизаторов

Амортизатор – неразборная парная деталь. То есть, если вышел из строя один из них, то меняются оба.

Для того, чтобы заменить амортизатор, нужно провести следующие шаги:

  • Отворачиваем гайку крепления на штоке;
  • Снимаем шайбы вместе с верхней подушкой, сделанной из резины;
  • Отворачиваем кронштейн, с помощью которого амортизатор соединён с нижним рычагом;
  • Сквозь прорезь в корпусе рычага можно вынуть сломанный амортизатор;
  • Снимается кронштейн с амортизатора и в обратном порядке устанавливается новый амортизатор.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой.

После этого точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

Читайте также: Как заменить и отрегулировать регулятор тормозных сил автомобиля Газель

  1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.
  2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

  1. Подъёмником.
  2. Набором различных ключей, включая баллонный.
  3. Монтировкой.
  4. Бруском.
  5. Проволочным крюком.

Теперь подробнее о замене.

  1. Автомобиль поставить на домкрат, снять колёса.
  2. Демонтировать стойки или обычные амортизаторы.
  3. Фиксаторы верхнего рычага ослабить.
  4. Установить под машину брусок, поднять домкратом нижний рычаг.
  5. Открутить крепление стабилизаторной балки.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

  1. ВАЗ 2107 устанавливается на яму.
  2. Обесточивается аккумуляторная батарея.
  3. С автомобиля демонтируются колёса.
  4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.
  5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.

Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

Источник https://avto-idea.ru/sovety/ustroystvo-peredney-podveski-na-vaz-2110-ustroystvo-konstruktsiya/

Источник https://carfrance.ru/perednyaya-podveska-vaz-2114-podrobnaya-sxema-remonta-opisanie/

Источник https://akki-carsh.ru/avtoremont/perednyaya-podveska-klassika.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
