Разболтовка 4х100 на каких машинах список

4X100 — достаточно популярная разболтовка колесных дисков. Особенно у бюджетных автомобилей. К примеру, такую разболтовку имеют Хендай Гетц, Киа Рио, Хендай солярис, Заз Шанс, Митсубиси Каризма, кольт, Тойота ББ, Королла 2, Корона, MR2, Sprinter, Starlet, Succeed Wagon, Tercel, Vitz, Will.

Из авто марки Subaru — Dex, Justy, Pleo, R1, R2, Rex, Sambar, Stella, Vivio

Фольксваген: Corrado, Golf (некоторые старые модификации) Jetta, Lupo, Passat, Polo, Santana, Vento

Daewoo: ESPERO, Kalos, Lanos, Nexia, Nubira

Лада Ларгус и многие другие авто, нужно уточнять модель.

У вас есть диск с разболтовкой 4×100, но вы не знаете на какие марки и модели авто он подходит?
Найдено 783 моделей на который подойдёт ваш диск.

Диск 4×100 куда подходит

Несмотря на то, что данная информация взята с сайтов авто производителей, наш каталог является информационным и не гарантирует полного соответствия предлагаемых размеров вашему автомобилю.

Таблица разболтовки PCD по маркам моделям авто

Часть 1

Alfa Romeo
Модель/Год выпуска PCD Offset Bore
145,146 94 to 01 4×98 35 to 42 58.1
147 00 5×98 35 to 42 58.1
155 94 to 98 4×98 35 to 42 58.1
156 98 5×98 35 to 42 58.1
164 4 Stud 88 to 98 4×98 35 to 42 58.1
164 5 Stud 88 to 98 5×98 35 to 42 58.1
166 99 5×108 35 to 42 58.1
33 86 to 96 4×98 35 to 42 58.1

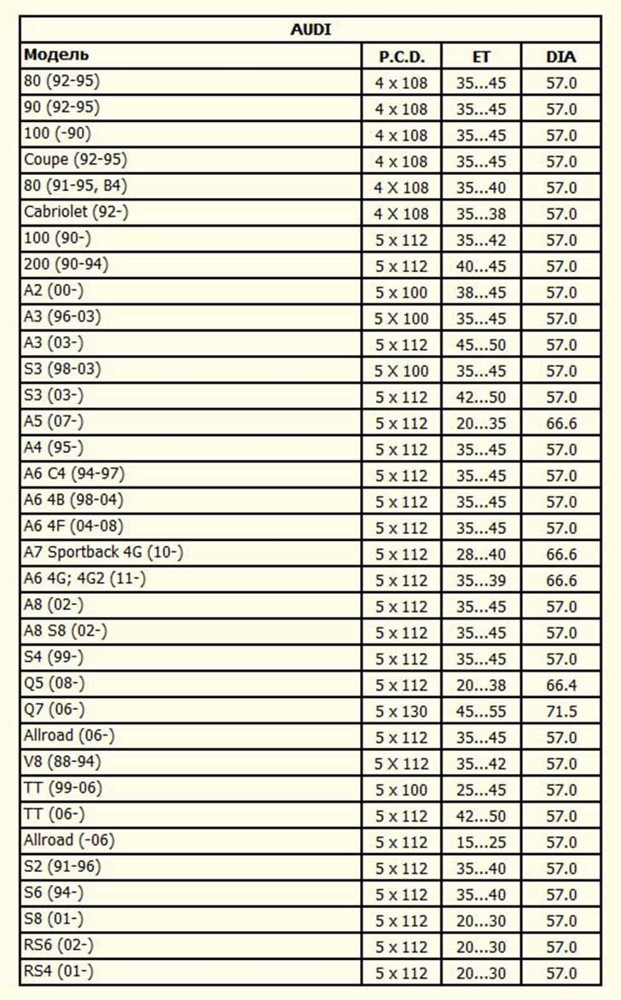

Audi
Модель/Год выпуска PCD Offset Bore
100/200 90 to 94 5×112 30 to 42 57.1
80/90/Coupe 92 to 95 4×108 35 to 42 57.1
A2 00 5×100 38 to 45 57.1
A3 96 to 03 5×100 38 to 42 57.1
New A3 03 5×112 42 to 50 57.1
A4 94 to 00 5×112 35 to 42 57.1
A6 94 5×112 35 to 42 57.1
A8 02 5×112 35 to 42 57.1
A8/S8 94 to 02 5×112 35 to 42 57.1
Allroad 00 5×112 15 to 25 57.1
Cabriolet 92 to 00 4×108 35 to 42 57.1
S3 98 5×100 35 to 42 57.1
S4 98 to 91 5×112 35 to 42 57.1
S6 94 5×112 35 to 42 57.1
TT 99 5×100 25 to 42 57.1

BMW
Модель/Год выпуска PCD Offset Bore
3 E36/M3 91 to 99 5×120 35 to 45 72.6
3 E46/Z3 1.8 98 5×120 35 to 45 72.6
3 Series E30 86 to 91 4×100 15 to 20 72.6
5 Series E34 87 to 95 5×120 15 to 25 72.6
5 Series E39 95 to 03 5×120 15 to 25 74.1
5 Series E60 03 5×120 15 to 25 72.6
7 Series E32 87 to 94 5×120 15 to 25 72.6
7 Series E38 94 to 02 5×120 15 to 25 72.6
7 Series E65 02 5×120 15 to 25 72.6
8 Series E31 90 to 99 5×120 15 to 25 72.6
M3 E30 89 to 92 5×120 15 to 25 72.6
M5 Series E39 95 to 03 5×120 15 to 25 74.1
X5 00 5×120 40 to 50 72.6
Z4 03 5×120 35 to 45 72.6

Citroen
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Berlingo 96 4×108 15 to 20 65.1
C2 03 4×108 15 to 25 65.1
C3 02 4×108 15 to 25 65.1
C5 01 4×108 15 to 25 65.1
C8 02 5×98 25 to 38 58.1
Evasion 94 to 02 5×98 25 to 38 58.1
Relay 98 5×98 15 to 20 58.1
Saxo 4 Stud 92 4×108 15 to 20 65.1
Saxo VTR/VTi 97 4×108 15 to 20 65.1
Xantia 93 to 97 4×108 15 to 20 65.1
XM 89 to 90 5×108 34 to 42 65.1
Xsara 97 4×108 15 to 20 65.1
Xsara Picasso 99 4×108 15 to 20 65.1
ZX 90 to 98 4×108 15 to 20 65.1
ZX 16v 92 to 98 4×108 15 to 20 65.1

Fiat
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Barchetta 95 4×98 35 to 42 58.1
Bravo & Brava 96 to 01 4×98 35 to 42 58.1
Coupe 16V 95 to 01 4×98 35 to 42 58.1
Doblo 01 4×98 35 to 42 58.1
Florino 95 to 00 4×98 35 to 42 58.1
Idea 03 4×98 35 to 42 58.1
Marea 96 4×98 35 to 42 58.1
Multipla 99 4×98 25 to 38 58..1
Panda 03 4×98 30 to 38 58.1
Punto I 94 to 00 4×98 35 to 42 58.1
Punto II 94 to 00 4×98 35 to 42 58.1
Stilo 01 4×98 35 to 42 58.1
Tipo & Tempra 88 to 95 4×98 35 to 42 58.1
Uno 85 to 95 4×98 35 to 42 58.1
Uno Turbo 85 to 95 4×98 35 to 42 58.1

Ford
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Cougar 98 to 02 4×108 35 to 42 63.4
Escort/Orion 80 4×108 35 to 42 63.4
Escort Cosworth 92 to 96 4×108 15 to 20 63.4
Fiesta 90 to 01 4×108 35 to 42 63.4
Focus 98 4×108 38 to 45 63.4
Focus C-MAX 03 5×108 38 to 42 63.4
Focus RS 03 4×108 40 to 45 63.4
Fusion 02 4×108 37 to 45 63.4
Galaxy 95 5×112 35 to 45 57.1
KA 96 4×108 35 to 42 63.4
Mondeo 93 to 00 4×108 35 to 42 63.4
New Fiesta 02 4×108 38 to 42 63.4
New Mondeo 00 5×108 38 to 45 63.4
Probe 94 to 98 5×114 35 to 42 67.1
Puma 90 to 01 4×108 35 to 42 63.4
Scorpio 94 to 00 4×108 35 to 42 63.4
Scorpio/Gran 86 to 94 5×112 35 to 42 63.4
Sierra 84 to 94 4×108 35 to 42 63.4
Street KA 03 4×108 35 to 42 63.4
Transit Connect 02 5×108 35 to 45 63.4

Honda
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Accord 03 5×114 45 to 50 64.1
Accord / Prelude 2.0 90 to 97 4×114 38 to 45 64.1
Accord 2.0 99 to 03 4×114 45 to 50 64.1
Accord 2.3 Type R/V 01 to 03 5×114 45 to 50 64.1
Civic 00 4×100 35 to 45 56.1
Civic / CRX 84 to 00 4×100 35 to 42 56.1
Civic 1.8 / Aerodeck 97 to 01 4×114 35 to 42 64.1
Civic Type R 01 5×114 40 to 50 64.1
CR-V 95 5×114 38 to 45 64.1
HR-V 99 5×114 37 to 45 64.1
Integra Type R 99 5×114 35 to 45 64.1
Jazz 01 4×100 35 to 45 56.1
Legend 91 5×114 42 to 50 70.1
Prelude 2.2 97 to 01 5×114 45 to 50 64.1
Shuttle 95 to 00 5×114 40 to 50 64.1
Stream 01 5×114 38 to 45 64.1

Hyundai
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Accent 94 to 00 4×114 35 to 45 67.1
Coupe & Tib 95 to 01 4×114 35 to 45 67.1
E Lantra 01 4×114 35 to 45 67.1
Getz 02 4×100 35 to 45 54.1
Lantra 91 to 01 4×114 35 to 45 67.1
Matrix 01 4×114 35 to 45 67.1
Santa Fe 00 5×114 35 to 45 67.1
Sonata 93 4×114 38 to 45 67.1
Trajet 00 5×114 35 to 45 67.1
XG 00 5×114 35 to 45 67.1

Kia
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Carens 00 4×114 35 to 42 67.1
Clarus 96 4×114 35 to 42 67.1
Magnetis 01 4×114 35 to 42 67.1
Mentor / Shuma 94 4×100 35 to 42 67.1
Rio 00 4×100 35 to 42 54.1
Sedona / Carnival 99 5×114 35 to 42 67.1
Sorrento 94 5×139.7
Sportage 93 5×139.7

Lexus
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
ES 300 92 5×114 38 to 45 60.1
GS 300 / GS 400 93 5×114 38 to 45 60.1
IS 200 / IS 300 99 5×114 38 to 45 60.1
LS 400 91 to 94 5×114 38 to 45 60.1
RX 300 00 5×114 38 to 45 60.1
RX 470 92 5×114 38 to 45 60.1

Mazda
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
121 96 to 00 4×108 35 to 45 63.4
2 03 4×108 35 to 45 63.4
3 03 5×114 35 to 45 67.1
323 89 to 98 4×100 35 to 45 54.1
323 2.0 / 1.8 Se 94 to 98 5×114 35 to 45 54.1
6 02 5×114 35 to 45 67.1
626 / 929 92 5×114 35 to 45 67.1
Demio 98 to 02 4×100 35 to 45 54.1
MPV 98 5×114 35 to 45 67.1
MX3 92 to 97 4×100 35 to 45 54.1
MX5 / Miata 92 4×100 35 to 45 64.1
MX6 92 to 98 5×114 35 to 45 59.6
Premacy 99 to 03 5×114 35 to 45 67.1
RX7 89 to 92 5×114 35 to 45 59.6
RX8 03 5×114 35 to 45 67.1
Tribute 01 5×114 35 to 45 67.1
Xedos 6 92 to 99 5×114 35 to 45 67.1
Xedos 9 92 5×114 35 to 45 67.1

Mercedes
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
190 W201 95 to 93 5×112 35 to 42 66.6
A Class 98 5×112 45 to 50 66.6
C Class W202 93 to 00 5×112 35 to 42 66.6
C Class W203 00 5×112 35 to 42 66.6
CL Class W215 99 5×112 35 to 45 66.6
CLK W208 97 5×112 35 to 42 66.6
E Class W124 92 to 95 5×112 35 to 42 66.6
E Class W210 95 to 03 5×112 35 to 42 66.6
E Class W211 03 5×112 35 to 42 66.6
M Class ML270/320 98 5×112 66.6
M Class ML430/55 99 5×112 66.6
S Class W140 94 to 99 5×112 35 to 42 66.6
S Class W220 99 5×112 35 to 42 66.6
SL Class R129 96 to 01 5×112 20 66.6
SL Class W230 01 5×112 35 to 42 66.6
SLK R170 96 5×112 35 to 42 66.6
V Class W108 99 5×112 50 66.6
MG Rover
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
MGF 96 4×95.25 18 to 30 56.6
ZR 01 4×100 38 to 45 56.1
ZS 01 4×100 38 to 45 56.1
ZT 01 5×100 38 to 45 56.1

Модель/Год выпуска/PCD (разболтовка)/ Offset Bore

01 4×100 35 to 48 56.1

Mitsubishi
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Carisma 99 4×114 38 to 45 67.1
Carisma 1.6 95 to 99 4×100 38 to 45 56.1
Carisma 1.8 95 to 99 4×114 38 to 45 67.1
Colt/Lancer 92 to 98 4×100 38 to 45 56.1
Diamante 91 5×114 38 to 45 67.1
Evolution I, II & III 93 to 97 4×114 35 to 45 67.1
Evolution IV 96 to 98 5×114 35 to 45 67.1
Evolution V 98 to 99 5×114 35 to 45 67.1
FTO 96 5×114 35 to 45 67.1
Galant 96 4×114 45 to 45 67.1
Grandis 03 5×114 35 to 45 67.1
Outlander 03 5×114 38 to 45 67.1
Pinin 00 5×114 38 to 45 67.1
Space Star 98 4×114 35 to 42 67.1
Space Wagon 98 5×114 38 to 50 67.1
Space Wagon/Runner 90 to 98 4×114 35 to 45 67.1
VR4 98 to 02 5×114 38 to 45 67.1
Nissan
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
100 NX 91 to 00 4×100 35 to 42 59.1
200 SX 88 to 94 4×114 35 to 42 66.1
Almera 99 4×100 35 to 42 66.1
Almera 00 4×114 35 to 42 66.1
Almera Tino 00 5×114 35 to 45 66.1
Maxima / QX 95 5×114 35 to 45 66.1
Micra 89 to 03 4×100 35 to 42 59.1
Primera 91 to 98 4×114 35 to 42 66.1
Serena 93 5×114 35 to 42 66.1
Sunny 91 to 00 4×100 35 to 42 59.1
X Trail 01 5×114 37 to 45 66.1
Peugeot
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore 15″
106 4 Stud 91 4×108 15 to 20 65.1 195/45/15
106 GTI 96 4×108 15 to 20 65.1 195/45/15
205, 309 84 to 99 4×108 15 to 25 65.1 195/45/15
206 98 4×108 20 to 25 65.1 195/50/15
306 93 to 01 4×108 15 to 20 65.1 195/50/15
307 01 4×108 15 to 25 65.1 195/65/15
405 87 to 97 4×108 15 to 20 65.1 195/55/15
406/406 Coupe 95 4×108 15 to 25 65.1 195/65/15
605 90 to 99 5×108 35 to 42 65.1 205/60/15
607 01 5×108 35 to 42 65.1 195/65/15
607 V6 01 5×108 35 to 42 65.1
Partner 93 4×108 15 to 20 65.1 205/50/15
Renault
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Avantime 90 to 98 4×100 35 to 42 60.1
Clio 1 1.2 to 1.8 90 to 98 4×100 35 to 42 60.1
Clio 1 16S & Williams 98 4×100 35 to 42 60.1
Clio 2 1.2 to 1.8 99 4×100 35 to 42 60.1
Clio 2 16V & 2.0 RS 99 4×100 35 to 42 60.1
Espace 03 5×108 38 to 45 60.1
Kangoo 98 4×100 35 to 42 60.1
Laguna 01 5×108 38 to 45 60.1
Laguna 4 Stud 94 to 01 4×100 38 to 45 60.1
Laguna 5 Stud 94 to 01 5×108 38 to 45 60.1
Megane 96 to 99 4×100 35 to 42 60.1
Megane & Coupe 99 to 03 4×100 35 to 42 60.1
R21 4 Stud 88 to 95 4×100 35 to 42 60.1
R21 Turbo 5 Stud 88 to 98 5×108 48 to 45 60.1
Safrane / Espace 4 Stud 94 to 00 4×100 38 to 45 60.1
Safrane / Espace 5 Stud 92 to 03 5×108 38 to 45 60.1
Scenic 97 to 03 4×100 38 to 45 60.1
Scenic RX4 00 to 03 5×108 38 to 45 60.1
Super 5 1.2 1.4 82 to 97 4×100 38 to 45 60.1
Super 5 GT Turbo 92 to 92 4×100 38 to 45 60.1
Trafic 01 5×118 38 to 45 71.2
Twingo 01 5×118 38 to 45 71.2
Vel Satis 02 5×108 38 to 45 60.1
Rover
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
200 / 400 90 to 99 4×100 35 to 42 56.1
25 / 45 99 4×100 35 to 42 56.1
600 93 to 99 4×114 35 to 42 64.1
75 99 5×100 42 to 50 56.1
800 86 to 96 4×114 38 to 45 64.1
Steetwise 03 4×100 38 to 45 56.1
Saab
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
9-3 02 5×110 35 to 42 65.1
900 87 to 93 4×108 35 to 42 65.1
900 / 9-3 87 to 93 4×108 35 to 42 65.1
9000 87 to 98 4×108 35 to 42 65.1
Seat
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Alhambra 96 5×112 35 to 45 57.1
Arosa 97 4×100 35 to 45 57.1
Ibizia 02 5×100 35 to 45 57.1
Ibizia / Cordoba 93 to 00 4×100 35 to 45 57.1
Ibizia / Malaga 85 to 93 4×98 35 to 45 58.1
Leon Cupra R 03 5×100 35 to 45 57.1
Toledo 93 to 99 4×100 35 to 45 57.1
Toledo II / Leon 99 5×100 35 to 45 57.1
Skoda
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Fabia 00 5×100 35 to 42 57.1
Felicia 94 to 01 4×100 35 to 42 57.1
Octavia 97 5×100 35 to 42 57.1
Superb 02 5×112 35 to 42 57.1
Subaru
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Forrester 91 5×100 42 to 50 56.1
Impreza 93 to 97 5×100 42 to 50 56.1
Impreza Sti 02 5×100 42 to 50 56.1
Impreza WRX 01 5×100 42 to 50 56.1
Justy 96 4×114 35 to 42 60.1
Legacy 91 5×100 42 to 50 56.1
SVX 92 to 99 5×114 42 to 50 64.1
Toyota
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Avensis 96 to 03 5×100 35 to 42 54.1
Avensis Verso 01 5×114 35 to 42 60.1
Camry 91 5×114 35 to 42 60.1
Carina R19 90 to 99 5×100 35 to 42 54.1
Celica T20 90 to 99 5×100 35 to 42 54.1
Celica T23 99 5×100 35 to 42 54.1
Corolla 02 4×100 35 to 42 54.1
Corolla Verso 02 4×100 35 to 42 54.1
Corolla / Peaseo 85 to 01 4×100 35 to 42 54.1
MR2 W20 00 4×100 35 to 42 54.1
MR2 W2 91 to 99 5×114 35 to 42 60.1
Picnic 96 5×114 35 to 42 60.1
Previa 95 5×114 35 to 42 60.1
Prius 00 4×100 35 to 42 54.1
Rav 4 94 5×114 35 to 42 60.1
Sienna 94 5×114 35 to 42 60.1
Starlet 90 to 99 4×100 35 to 42 54.1
Supra 86 to 93 5×114 35 to 42 60.1
Yaris / Yaris 98 4×100 35 to 42 54.1
Vauxhall
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Astra/Kadet 84 to 98 4×100 35 to 45 56.6
Astra 4 Stud 98 to 03 4×100 35 to 45 56.6
Astra 5 Stud 98 to 03 5×110 35 to 45 65.1
Astra Coupe 98 5×110 35 to 45 65.1
Astravan 98 5×110 35 to 45 65.1
Calibra/Vectra 4 Sd 90 to 02 4×100 35 to 45 56.6
Calibra/Vectra 5 Sd 92 to 02 5×110 35 to 45 56.1
Corsa 00 4×100 38 to 45 56.6
Corsa 1.7 Cdti 03 5×110 38 to 45 65.1
Corsa Van/Combo 96 4×100 38 to 45 56.6
Kadet 03 5×110 38 to 45 65.1
Mervia 03 4×100 35 to 45 56.6
Nova 84 4×100 40 to 45 56.6
Omega 94 5×110 35 to 45 65.1
Sintra 97 to 99 5×115 35 to 45 70.3
Tigra 94 to 00 4×100 35 to 45 56.6
Vectra/Sigrum 02 5×110 35 to 45 65.1
Vivaro 01 5×118 40 to 45 71.2
Zafira 98 5×110 35 to 45 65.1
Volkswagen
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
Corrado 4 Stud 83 to 93 4×100 35 to 42 57.1
Corrado 5 Stud 92 to 98 5×100 35 to 42 57.1
Golf I / Cabrio 76 to 98 4×100 35 to 42 57.1
Golf II & III / Ventro 84 to 98 4×100 35 to 42 57.1
Golf III 5 Stud 92 to 98 5×100 35 to 42 57.1
Golf IV / Bora 98 to 03 5×100 35 to 42 57.1
Lupo 97 4×100 35 to 42 57.1
New Beetle 98 5×100 35 to 42 57.1
New Golf V 03 5×112 40 to 45 57.1
Passat 00 5×112 35 to 42 57.1
Passat 4 Stud 88 to 97 4×100 35 to 42 57.1
Passat 5 Stud 97 to 00 5×112 35 to 42 57.1
Passat W8 02 5×112 35 to 42 57.1
Phaeton 02 5×112 35 to 42 57.1
Polo 95 to 01 4×100 35 to 42 57.1
Sharan 96 5×112 35 to 45 57.1
Touareg 03 5×130 50 71.6
Touareg 2.5 Tdi 03 5×120 50 71.6
Touran 03 5×112 40 to 45 57.1
Transporter 90 5×112 25 to 42 57.1
Volvo
Модель/Год выпуска/PCD (разболтовка)/ Offset Bore
440 / 460 / 480 86 to 97 4×100 35 to 42 52.1
7 & 9 Series 82 to 94 5×108 15 to 25 65.1
850 4 Stud 91 to 94 4×108 25 to 42 65.1
850 5 Stud 94 to 97 5×108 35 to 42 65.1
960 95 to 97 5×108 35 to 42 65.1
C70 & S70 98 5×108 35 to 42 65.1
S40 / V40 96 to 00 4×114 35 to 42 67.1
S60 00 5×108 35 to 42 65.1
S80 98 5×108 38 to 45 65.1
V70 97 to 99 5×108 38 to 42 65.1
V70 X Country 00 5×108 28 to 42 65.1

На каких машинах разболтовка 4×100? список с комментариями

На каких машинах разболтовка 4×100? Список с комментариями

Водителей часто интересует, на каких машинах разболтовка 4×100. Обычно, этим интересуются при покупке новых дисков. Особенно если в планах покупать не совсем новые колеса. При покупке подержанных дисков нужно обязательно уточнять размеры диска. Часто водители внимание обращают только на диаметр обода, в просторечье называемый радиусом. Купив колеса, они оказываются в ситуации, когда надеть их на машину не представляется возможным. Чаще всего проблема возникает из-за несовпадающей разболтовки.
В итоге водитель вынужден заниматься перепродажей только что купленных дисков. Или он пытается с помощью различных приспособлений все-таки установить их на автомобиль. При этом, рискуя попасть в ДТП. Ведь нет абсолютно надежных способов установки нестандартных дисков.

На каких машинах разболтовка 4×100? Ответ на этот вопрос довольно обширен. Это один из самых популярных размеров колесных дисков. Расшифровываются эти цифры следующим образом:

  • 4
    – это количество отверстий для болтов. На современных легковых авто их количество может колебаться от 3 до 6 в зависимости от модели;
  • 100
    – это диаметр окружности размещения болтов. Чаще всего можно встретить обозначение PCD.
Читать статью  Как определить направление вращения шины?

При выборе дисков помните, что показатель PCD может отклоняться не более, чем на 2 мм. в любую сторону. При таком отклонении можно спокойно установить диски на машину. При отклонении до 4 мм., установка займет больше времени. Придется использовать специальные болты эксцентрики. При разнице больше 5 мм. лучше даже и не пытаться установить диск. Он не подойдет по отверстиям.

Помимо этого показателя нужно учесть еще несколько других факторов. Диаметр колеса может быть на дюйм больше. Колесо меньше стандартного лучше не использовать. Намного больший диск не поместится в колесную арку.

Читайте также: Прокладка сливной пробки поддона двигателя: когда нужно менять, чем заменить

Вылетом колесного диска называется зазор между центром диска и плоскостью ступицы. Вылет может быть:

  • Отрицательным, при этом центр диска находится за ступицей;
  • Нулевым, в таком случае центр совпадает с плоскостью ступицы;
  • Положительным, центральная ось диска находится перед ступицей.

Большая часть европейских производителей обозначают этот показатель латинскими буквами ET. Измеряется он в миллиметрах. От этого показателя во многом зависит возможность полноценного поворота колеса.

Как узнать разболтовку диска? Несколько способов и интересные советы

Кажущийся праздным интерес, как узнать разболтовку диска, на самом деле свойственен не только тем, кто хочет выглядеть оригинальнее на своем автомобиле. Не вопрос: в большинстве случаев диски меняют на более солидные или креативные именно для привлечения всеобщего внимания. С такими обновленными колесами машина четко выделяется из аналогичного модельного ряда, смотрится дороже, стремительнее и мощнее (в некоторых случаях это даже можно воспринимать, как элемент не слишком дорогого и довольно эффективного метода тюнинга машины). Но разболтовкой интересуются и те, кому, в общем-то, так называемые фишки – безразличны. У такого народа повышенная активность по этому вопросу проявляется в преддверии зимы. Нештатные диски отличаются повышенной сопротивляемостью в отношении антигололедных реагентов, более практичны и надежны по сравнению с теми, что устанавливаются на заводском конвейере (особенно – в базовых комплектациях). Ну, а более крутой вид авто идет уже дополнительным бонусом. Покупать колесный диск на глаз, не уточнив разболтовки, не самое лучшее решение. Он оказывается установленным, мягко говоря, криво по оси. Из-за этого затяжка крепежа получается недостаточной. И что самое плохое – визуально это абсолютно не заметно. Зато при езде ощущается всеми сочленениями: биение колеса превышает все допустимые нормы. Если смириться с положением дел, в дальнейшем невнимательного хвастуна ждет ремонт подвески или рулевого механизма. И это если ему повезет, и колеса не слетят прямо на трассе.Как узнать разболтовку диска, мы расскажем подробно, толково и с пояснениями, чтобы дополнительных вопросов у читателей не возникло уже никогда.Изучаем маркировку

  • Каждый диск помечен набором цифр и латинских букв. Тем, кто не интересовался, что все это значит, они покажутся китайской грамотой. А между тем, маркировка несет в себе полную информацию о диске;
  • Первое в ряду число указывает, какую ширину имеет диск у вас перед глазами. Измеряется она в дюймах;
  • Следующее число после разделителя обозначает диаметр диска. Единицы измерения – те же дюймы;
  • Идущие за ним две буквы и число показывают так называемый вынос (или вылет, кто как называет) диска, и на этот раз он в миллиметрах;
  • После букв PCD (расшифровывающихся как «Pitch Circle Diameter», что подразумевает международную стандартизацию диаметра) идет цифра – наклонка – трехзначное число. Вот это как раз и есть разболтовка, которую мы ищем.

Разбираемся в коде: И что же обозначают эти загадочные цифры? Их расшифровка довольно-таки проста. Первая цифра показывает, каким количеством болтов он крепится. После знака дроби обозначает диаметр окружности, по которой проделаны крепежные отверстия. И если эти цифры на новом диске не совпадают с теми, что указаны на старом, то вас ждут вышеописанные проблемы.Определяем разболтовкуСамой простой процедурой является установление первого показателя. Считаем количество болтов на заводском диске – и он перед вами. Несколько труднее придется со вторым, тут уже понадобятся измерения, формулы и вычисления, для успешности которых придется достать штангенциркуль. Общая формула элементарна:А = В х const, где А – расстояние между соседними болтами (измеряется от наружной стенки одного до аналогичной стенки другого плюс диаметр самого отверстия для крепежа), В – искомая величина, а const зависит от количества болтов. Для 3-х она составляет 1,155; для 4-х – 1,414; для 5 – 1, 701.Сомнительная подгонкаНекоторые экстремалы, опростоволосившись при покупке дисков, пытаются исправить ситуацию с помощью подгонки обновки под имеющиеся показатели. С первой цифрой еще туда-сюда: при избытке дырок они оставляются незадействованными, при недостатке – просверливаются, хотя и это уже, на наш взгляд, надругательство. Однако монтаж с помощью центровочных колец, используемых, если штатный, рассчитанный на заводе PCD меньше, чем на купленных дисках, сомнительность действий повышает в разы: нет никакой гарантии, что колеса не потеряются в движении. Так что прежде, чем решаться на такие меры, нужно несколько раз подумать: если вам не жалко машину, пожалейте хотя бы тех, кто едет в ней рядом с вами.Разобравшись, как узнать разболтовку диска, и проведя все нехитрые манипуляции с имеющимися колесами, можно уже смело отправляться за обновкой и переобувать свой автомобиль.
AutoFlit.ru

Разболтовка

Как уже упоминалось размер 4×100 встречается чаще всего. Поэтому моделей автомобилей у разных производителей, использующих эту разболтовку, достаточно много.

  • Audi
    . Этот немецкий производитель выпускает несколько автомобилей с подобной разболтовкой . Среди них можно увидеть: Audi 50, Audi 80, Audi Coupe 1,8. Также у этого производителя имеются автомобили с близкими показателями;
  • Среди BMW
    такой показатель редкость, только две машины с таким расположением болтов: BMW Mini, BMW 3 series (E30);
  • Daewoo
    . Этот узбекско-корейский производитель производит достаточно унифицированные автомобили. Зачастую детали могут подходить с одной машины на другую. У всех моделей разболтовка 4×100;
  • Honda
    . Пожалуй, самые популярные модели этого производители имеют как раз такую окружность. К ним относятся: Honda Civic, Honda Accord и некоторые другие. Сделано это для того, чтобы при необходимости на автомобиль можно было становить колеса от любой иномарки, подходящие по размеру;
  • Kia
    . Здесь подобный размер можно встретить редко. При этом у нас эксплуатируются только две модели: Kia Shuma и Kia Sephia;
  • Mazda
    . У этого производителя только одна машина (Mazda 323) комплектуется подобными колесами;

  • Opel
    . Этот немецкий производитель устанавливает на большую часть своих моделей одинаковые колеса. Это снижает расходы на производство. Среди самых популярных моделей можно упомянуть: Opel Astra, Opel Combo, Opel Corsa, Opel Kadet,Opel Zafira, Opel Vectra;
  • Renault
    . Все популярные модели этого производителя имеют разболтовку 4×100. Это позволяет делать машины максимально унифицированными;
  • Toyota
    . Японские производители не слишком жалуют подобную разболтовку. Ее можно увидеть на Toyota Corolla;
  • Volkswagen
    . Практически все модели укомплектованы подобными дисками. Поэтому многие автолюбители устанавливают на отечественные авто именно такие диски. Также некоторые модели Volvo используют такие колеса.

Французские производители

Здесь найти колеса с такими показателями можно значительно чаще. Многие популярные модели комплектуются такими ступицами. Довольно разнообразный список у Citroen, здесь можно увидеть следующие машины:

  • Citroen ZX;
  • Citroen BX;
  • Citroen Xsara;
  • Citroen Visa;
  • Citroen Saxo.

Большая часть этих моделей не слишком популярна у нас, но встретить их можно. Компания Peugeot, также представляет большой список моделей, которые имеют подобную разболтовку:

  • Peugeot 106;
  • Peugeot 206;
  • Peugeot 306;
  • Peugeot 205;
  • Peugeot 307;
  • Peugeot Partner;
  • Peugeot 309.

Все эти модели довольно популярны в нашей стране, и встречаются повсеместно. Пожалуй, это самые массовые машины с таким диаметром расположения болтов.

Иногда можно слышать вопросы, что делать, если колесные диски не сходятся по крепежным отверстиям со ступицей. Для такого случая, имеются специальные проставки. Они устанавливаются на ступицу, и уже к ним крепится диск. Рассмотрим, как это работает. Допустим, у вас ступица имеет 4×108, а диск с разлетом 4×98. Само собой, такие колеса добровольно на машину не встанут. Для установки приобретаем проставку с креплением на ступицу 4×108, на ней отверстия должны соответствовать 4×108. При установке учтите, что использование такого приспособления, заметно снижает надежность конструкции.

Читайте также: Почему не работает тахометр на автомобиле ВАЗ-2114 с инжектором

. Автопроизводители все больше стремятся унифицировать некоторые элементы конструкции. Поэтому, все чаще они переходят на определенные стандарты, которые позволяют упрощать обслуживание машины. Но, этот процесс еще далеко не завершен. И вопрос, на каких машинах разболтовка 4×108, все еще актуален. На самом деле, таких моделей немного, и большая часть автомобилей с таким показателем далеко не новые.

на каких машинах разболтовка 4 100 — Автосайт

Если Вы уже знаете размеры дисков вашего автомобиля, то в списке ищите свой размер и соответствующие ему марки авто, если ещё нет, то вернитесь в предыдущую тему и выберите из списка свой размер.

Разбираем Alfa Romeo 155 (iki 1995.05) 4 x

Если Вы уже знаете размеры дисков вашего автомобиля, то в списке ищите свой размер и соответствующие ему марки авто, если ещё нет, то вернитесь в предыдущую тему и выберите из списка свой размер.

Разбираем Alfa Romeo 155 (iki 1995.05) 4 x 98 38 58.0

Alfa Romeo 155 — Марка автомобиля (iki 1995.05) — до 05.1995 года, nuo — после 05.1995 года 4*98 — Разболтовка диска (P.C.D.) 38 — Выдет диска (ET)

58.0 — Диаметр ступицы (C.B.)

Размер ступицы может быть больше требуемого (как на универсальных дисках в автоах), к ним следует купить адаптеры, они стоят 150р/шт. (Шиндорадо на Советском проспекте)

Список по размерам:

Разболтовка 4*95.25 Rover MGF 4 x 95.25 35…30 56.6 Rover 100 4 x 95.25 35…42 56.6 Rover 114 4 x 95.25 35…30 56.6 Rover 214 4 x 95.25 35…30 56.6 Rover 220 4 x 95.25 56.6 Rover 416 4 x 95.25 56.6 Rover 420 4 x 95.25 56.6 Rover Maestro 4 x 95.25 35…42 56.6 Rover Montego 4 x 95.25 35…42 56.6 Rover T.Acclaim 4 x 95.25 35…30 56.6 Rover TR 6, 7 4 x 95.25 56.6

Разболтовка 4*98 Alfa Romeo 33 4 x 98 30…38 58.5 Alfa Romeo 75 4 x 98 30…38 58.5 Alfa Romeo 145, 146 4 x 98 38 58.0 Alfa Romeo 155 (iki 1995.05) 4 x 98 38 58.0 Alfa Romeo 155 (nuo 1995.05) 4 x 98 30…35 58.0 Alfa Romeo 164 4 x 98 30…38 58.0 Fiat 124, 126 4 x 98 30…38 58.0 Fiat Barchetta 4 x 98 30…38 58.0 Fiat Brava 4 x 98 30…38 58.0 Fiat Bravo 4 x 98 30…38 58.0 Fiat Cinquecento 4 x 98 30…38 58.0 Fiat Coupe 4 x 98 30…38 58.0 Fiat Croma 4 x 98 30…38 58.0 Fiat Marea 4 x 98 30…38 58.0 Fiat Multipla 4 x 98 30…38 58.0 Fiat Palio 4 x 98 30…38 58.0 Fiat Panda 4 x 98 30…38 58.0 Fiat Punto 4 x 98 30…38 58.0 Fiat Regata 4 x 98 30…38 58.0 Fiat Ritmo 4 x 98 30…38 58.0 Fiat Scudo 4 x 98 30…38 58.0 Fiat Seicento 4 x 98 30…38 58.0 Fiat Siena 4 x 98 30…38 58.0 Fiat Tempra 4 x 98 30…38 58.0 Fiat Tipo 4 x 98 30…38 58.0 Fiat Uno 4 x 98 30…38 58.0 VAZ 2101-2107 4 x 98 35…38 58.5 Lada Riva 4 x 98 35…38 58.5 Lada Samara 4 x 98 35…38 58.5 Lancia A112 4 x 98 30…38 58.0 Lancia Y10, Y 4 x 98 30…38 58.0 Lancia Beta 4 x 98 30…38 58.0 Lancia Delta 4 x 98 30…38 58.0 Lancia Delta 16V Turbo (nuo 1993 m.) 4 x 98 38 58.0 Lancia Delta HF Integrale (iki 1992 m.) 4 x 98 30 58.0 Lancia Delta HPE (nuo 1995 m.) 4 x 98 30 58.0 Lancia Dedra 4 x 98 30…38 58.0 Lancia Dedra 2.0 16v Integrale (iki 1992 m.) 4 x 98 38 58.0 Lancia Dedra Turbo 4 x 98 30 58.0 Lancia Prisma 4 x 98 30…38 58.0 Lancia Thema 4 x 98 30…38 58.0 Lancia Trevi 4 x 98 30…38 58.0 Seat Ibiza (iki 1993 m.) 4 x 98 35…38 58.0 Seat Malaga 4 x 98 35…38 58.0

Французские производители

Здесь найти колеса с такими показателями можно значительно чаще. Многие популярные модели комплектуются такими ступицами. Довольно разнообразный список у Citroen, здесь можно увидеть следующие машины:

  • Citroen ZX;
  • Citroen BX;
  • Citroen Xsara;
  • Citroen Visa;
  • Citroen Saxo.

Большая часть этих моделей не слишком популярна у нас, но встретить их можно. Компания Peugeot, также представляет большой список моделей, которые имеют подобную разболтовку:

  • Peugeot 106;
  • Peugeot 206;
  • Peugeot 306;
  • Peugeot 205;
  • Peugeot 307;
  • Peugeot Partner;
  • Peugeot 309.

Все эти модели довольно популярны в нашей стране, и встречаются повсеместно. Пожалуй, это самые массовые машины с таким диаметром расположения болтов.

Иногда можно слышать вопросы, что делать, если колесные диски не сходятся по крепежным отверстиям со ступицей. Для такого случая, имеются специальные проставки. Они устанавливаются на ступицу, и уже к ним крепится диск. Рассмотрим, как это работает. Допустим, у вас ступица имеет 4×108, а диск с разлетом 4×98. Само собой, такие колеса добровольно на машину не встанут. Для установки приобретаем проставку с креплением на ступицу 4×108, на ней отверстия должны соответствовать 4×108. При установке учтите, что использование такого приспособления, заметно снижает надежность конструкции.

Читайте также: Замена лобового стекла на Лада Калина своими руками

. Автопроизводители все больше стремятся унифицировать некоторые элементы конструкции. Поэтому, все чаще они переходят на определенные стандарты, которые позволяют упрощать обслуживание машины. Но, этот процесс еще далеко не завершен. И вопрос, на каких машинах разболтовка 4×108, все еще актуален. На самом деле, таких моделей немного, и большая часть автомобилей с таким показателем далеко не новые.

Разболтовка 4х108 на каких машинах, модели автомобилей использования данной разболтовки.

В связи со сменой сезонов с летнего на зимний и наоборот, с целью безопасности 2 раза в год все владельцы автомобилей ставят на свои машины железные диски. К Вашему вниманию предоставлена информация по разболтовке 4х108 на самых ходовых автомобилях различных марок а также их моделей.

Если Вы еще хотите узнать о ремонте Вашего авто, то читайте наши статьи

Audi-80 (1986 года выпуска) 4×108 35….42 57.0

Audi-80 Quattro 4×108 35….42 57.0 Audi-90 4×108 35….42 57.0 Audi-100 (iki 1992 года) 4×108 35….42 57.0 Audi-100 (nuo 1992 года.) 4×108 35….42 57.0 Audi-Coupe (nuo 1988 года) 4×108 35….45 57.0 Audi Coupe-Quattro 4×108 35….45 57.0

Peugeot 106 4×108 12….15 65.0 Peugeot-205 4×108 15.…22 65.0 Peugeot-206 4×108 25 65..0 Peugeot-306 4×108 15….22 65.0 Peugeot-307 4×108 25 65..0 Peugeot-309 4×108 15….22 65.0 Peugeot-Partner 4×108 65..0

Citroen-BX 4×108 15….22 65.0 Citroen-ZX 4×108 15….22 65.0 Citroen-Visa 4×108 15….22 65.0 Citroen-Xsara 4×108 15….22 65.0 Citroen-Saxo 3×108 9….15 65.0 Citroen-Saxo 4×108 15.…22 65.0

Авто соединенных штатов( Естественно сборка европейская) Ford-Cortina 4×108 63..3 Ford-Cougar 4×108 35….38 63.3 Ford-Escort 4×108 35….38 63.3 Ford-Fiesta 4×108 35….38 63.3 Ford-Focus 4×108 35….38 63.3 Ford-Granada 4×108 35….38 63.3 Ford-Ka 4×108 35….38 63.3 Ford-Mondeo (iki 2001 m.) 4×108 35.…38 63.3 Ford-Mustang 4×108 35….38 63. Ford-Puma 4×108 35….38 63.3 Ford-Sierra 4×108 35….38 63.3 Ford-Scorpio (nuo 1995 года) 4×108 35….38 63.3 Ford-Taunus 4×108 63..3

Ford-Orion 4×108 35….38 63.3

Итальянские автомобили: Maserati-2000 4×108 58..0 Maserati-Biturbo 4×108 58..0

Япония: Mazda-121 (nuo 1996 года) 4×108 30….35 63.3

Германские автомобилисты: Porsche-924 4×108 15 57..0

TVR Cerbera 4×108 35.…38 63 Rover Metro TD, PTA 4×108 65..0

Шведы: Saab-900 (1988…1992 годов) 4×108 30 65..0 Saab-9000 4×108 30 65..0.3 Не могли не упомянуть такой мировой бренд, эталон безопасности многих поколений, гордость шведского королевства: Volvo 850 (iki 1993 m.) 4×108 35….38 65.0

Этот подобранный список автомобилей поможет вам правильно подобрать правильный диск с разболтовкой именно для Вашей машины, что послужит Вам на долгие годы. Ведь правильно подобранный механизм для соответственного автомобиля подарит вам надежность и гарантию в его эксплуатации. А для лучшего вида автомобиля и долгосрочности службы кузова используйте наши советы.

Как маркируются диски

Любой диск имеет индивидуальную маркировку, указывающую на:

•количество отверстий для крепления к ступице;

•диаметр условного круга, проходящего через оси этих отверстий;

Разболтовка колесных дисков таблица совместимости

Разберем пример полной маркировки 9JX16 Н2 5/112 ET 35 D 66.6

9 – ширина диска (в дюймах);

J – обозначение, указывающее на то, что диск предназначен для моноприводного авто (диски для полноприводных машин обозначаются двумя литерами JJ);

Читайте также: Сколько антифриза в системе охлаждения нива

X – способ изготовления диска (литой);

16 – установочный диаметр (в дюймах);

H2 – маркировка, указывающая на число кольцевых выступов, удерживающих бескамерную шину (2);

5/112 – количество крепежных отверстий/диаметр круга, на котором они расположены (разболтовка);

ET 35 – величина вылета диска (в миллиметрах);

D 66.6 – диаметр центрального (ступичного) отверстия диска.

Что такое разболтовка

Перечень геометрических значений, который характеризует каждый автомобильный диск, в независимости от дизайна, марки и разновидности сплава (штампованные, кованые, литые), принято называть разболтовкой. В себя это сборное название включает:

  • значение ширины между ободами, измеряемое в дюймах;
  • диаметр окружности (измеряется в дюймах);
  • «вылет» («вынос»). Расстояние от края посадочного отверстия диска к центру шины. Символы для обозначения зависят от страны изготовителя дисков. Для Германии – это ET, для Франции DEPORT, для Англии/США OFFSET (последний вариант наиболее интернациональный и встречается чаще всего);
  • количество крепежных отверстий и диаметр их окружности. В оригинале именно это значение трактуется, как разболтовка колесных дисков («PitchCirkleDiameter» либо PCD);
  • диаметр посадочного места (под ступицу) имеет маркировку DIA и измеряется в дюймах.

Вышеперечисленные параметры расположены в общепринятой последовательности. Подобные обозначения присваиваются заводом изготовителем каждому типу дисков.

Рассмотрим конкретный пример

Маркировка такого диска будет выглядеть следующим образом: 7,5х18 5х114,3 ЕТ 45 DIA 67,1. Расшифровка:

Как определить разболтовку

Для каждой марки и модели авто предусмотрены индивидуальные параметры разболтовки. Для этого существуют специальные таблицы, исходя из которых и можно подобрать диски.

Если нет возможности воспользоваться таблицами, или если вашего авто в них нет, разболтовку можно определить самостоятельно. Для этого считаем количество отверстий для крепления диска. Первый параметр есть. Определить диаметр круга, на котором расположены отверстия немного сложней.

Для дисков с 3 отверстиями измеряем расстояние между стенками соседних отверстий, и умножаем его на 1,155. Полученный результат и будет искомым диаметром.

У дисков с четырехточечным креплением измеряем величину промежутка между стенками противоположных отверстий и множим его 1,414.

Для пятиболтовых колес меряем расстояние между двумя дальними отверстиями через одно, и умножаем на 1,701.

Как рассчитать разболтовку самостоятельно

Для измерения вам потребуется штангенциркуль и элементарные вычисления по формуле. Способ расчета будет зависеть от количества отверстий для монтажа на ступице.

Для начала нужно узнать интервал между центрами соседних отверстий А (измерьте расстояние от двух краев, и прибавьте диаметр отверстия). Полученную величину умножайте на число, зависящее от количества болтов. После вычислений вы получите значение В, которое будет искомым диаметром окружности (PCD).

PCD колеса под три болта. Формула для расчета:

PCD колеса с четырьмя отверстиями. Для вычисления окружности размещения болтов воспользуйтесь формулой:

PCD колеса с пятью отверстиями. Расчет производится по формуле:

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Дисковый вылет бывает:

•положительным (вертикальная ось диска расположена сзади привалочной плоскости);

•нулевым (ось диска накладывается на привалочную плоскость);

•отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.

Ниже представлены таблицы с указанием разболтовки, вылета и диаметра центрального отверстия дисков для популярных моделей авто.

5×108 ТОЛЬКО ДИСКИ

Данное сообщество создано для купли-продажи и обмена дисков с разболтовкой 5х108 (Ford, Volvo, Jaguar, Ferrari а так-же свежие модели Land Rover, Citroen и Peugeot) Показать полностью…

П.С. Объявления о продаже дисков с другой разболтовкой будут удалятся, а разместившие их люди заносится в черный список! (так-же это относится к объявлениям не связанным с шинами и дисками)

Указывайте все параметры шин и дисков при размещении объявления, так же указывайте город нахождения товара и цену! Это поможет сэкономить время и исключит лишние вопросы!

Администрация группы не несет ответственности за размещенные в группе частные объявления.

Наиболее простой и дешевый вариант тюнинга автомобиля – замена дисков. Однако нельзя забывать про безопасность и технические особенности. При выборе новых изделий не стоит забывать про разболтовку дисков.

На каких машинах разболтовка 4×100? список с комментариями

О компании узнал на сайте Drive2, долго выбирал диски, но хвалебные отзывы всё таки склонили к покупке дисков в данном интернет-магазине. После того как я оформил заказ на сайте, мне позвонил менеджер компании и его ответы меня просто «обезкуражели» , мне показалось, что он знает всё о моём автомобиле) Он подсказал нужный мне вылет диска, ширину и объяснил почему эта модель мне лучше подходит по нагрузке и по сочетанию цвета моего авто. Так-же спасибо за колпачки с логотипом и хромированные вентиля. Обязательно буду вас советовать. Моя оценка 5+

Диски покупал в феврале (Venti 1404), установил на машину в апреле и сейчас по истечении более 4-х месяцев эксплуатации можно отметить, что по качеству нареканий никаких нет. Диски выполняют свою функцию, ЛКП без повреждений, даже после длительных поездок в условиях гравийных дорог. Внешний вид для меня не был определяющим фактором, но тем не менее диски смотрятся отлично. Для интернет — магазина у меня одно пожелание — это добавить кнопку «проверка статуса заказа» и спасибо за вентили в подарок (мелочь, а приятно).

Что такое разболтовка колесных дисков и как ее измерить

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса. Англоязычный термин PCD, в отечественном автосленге именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

Читайте также: Сколько звеньев на цепи грм на двигателе 2101

Что это такое

Каждый автолюбитель стремится усовершенствовать свой автомобиль при помощи тюнинга, замены оригинальных деталей и частей на более привлекательные или современные. Это же касается и колесных дисков, от внешнего вида и способа изготовления которых зависит экстерьер транспортного средства. Авто с колесами большого размера смотрится гораздо привлекательнее аналогичного с оригинальными.

Обозначение разболтовки на маркировке

Сделать автомобиль привлекательнее — это правильное желание, однако главное, чтобы это не влияло на снижение эффективности работы средства передвижения. Необходимо подбирать такие детали и компоненты, которые бы соответствовали рекомендуемым техническим характеристикам и уровню безопасности. Можно говорить о привлекательности выбранных дисков только после того, как будет твердая уверенность в их соответствии всем необходимым техническим характеристикам.

В производстве шин и колес есть определенные стандарты качества, которые помогают определить уровень технологичности их изготовления. Реплики не соответствуют ни одному из этих стандартов.

Разболтовка колес обозначается как PCD. Если объяснить предельно доступно, то это количество болтов и диаметр, на котором проделаны отверстия, предназначеные для них. Часто многие автолюбители не вникают в эти данные, поэтому испытывают трудности при выборе и покупке новых изделий при износе старых или смене сезона. Если во время подбора руководствоваться этими данными, то проблем с установкой приобретений не будет.

А вот диаметр, на котором они расположены, замерить намного сложнее. Неправильно подобранный и установленный на машину обод является большой угрозой безопасности водителя и пассажиров. В лучшем случае это скажется негативно на уровне износа деталей и узлов ходовой части, а в худшем — может привести к аварии.

Читать статью  10 важных правил при покупке шин

Какая разболтовка у обода и как она выглядит визуально

Как самостоятельно измерить разболтовку диска

На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Взаимозаменяемость дисков

Помните о том, что разболтовка колесных дисков – это один из важнейших установочных параметров. Измерения расстояния должны быть предельно точными, поскольку у многих производителей разница значений PCD составляет всего пару миллиметров (Lancia Prisma – 4×98, Daewoo Nexia – 4×100). Всегда консультируйтесь с другими источниками. Если в ходе вычисления для Mercedes вы получили цифру 111 мм, то интернет-ресурсы помогут обнаружить ошибку. Дело в том, что ни один из автомобилей Мерседес не имел такой разболтовки, но были модели с PCD 112 мм. Вы сразу же поймете, что допустили погрешность в измерениях.

Формула для расчета и таблицы совместимости

При нечётном количестве отверстий одним измерением обойтись не получится. В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

  • 3 болта. PCD=1,155*X
  • 4 болта. PCD=1,414*X
  • 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.

Разболтовка 4х100 на каких машинах список — Автомобильный портал AutoMotoGid

разболтовка колесных дисков

? Специалисты рекомендуют отказаться от такой покупки.

Но почему, ведь визуально определить разницу невозможно? Несоответствие обязательно себя проявит.

Читайте также: Установка ГБО на Lada Largus

После полной затяжки одного из болтов остальные отверстия уходят немного в сторону.

Конечно, болты можно кое-как накрутить, но из-за неполной посадки на ступицу о качественной затяжке можно не мечтать (некоторые выходы из ситуации мы рассмотрим ниже).

Помните, что монтаж диска с различной разболтовкой – это опасно. Сначала появляется легкое биение. Оно может показаться незначительным, но со временем это приводит к разрушению рулевого механизма и подвески транспортного средства.

Может быть еще хуже – из-за некачественной протяжки колесо откручивается в процессе движения и тогда ДТП не избежать.


Про разболтовку колесных дисков ВАЗ 4х98 и 4х100

Какая разболтовка на ВАЗ 2110? 4х98. Не редко бывает так, что почти даром от иномарки достаются диски с разболтовкой 4х100. А Вы знаете, можно ли поставить диски 4х100 на ВАЗ? Как лучше их установить, и безопасно ли это?

  • 4 — это количество болтовых отверстий.
  • 98 и 100 — это диаметр окружности в мм на которой они расположены.

Как на ВАЗ установить диски 4×100

Также возможно использование проставок, которые можно изготовить своими руками. Либо купить уже готовые. Стоит учитывать, что ширина проставки должна быть не менее 20мм., следовательно вылет колеса увеличится на такую же величину. Как вариант использовать диски с малым вылетом, чтобы компенсировать вылет проставок.

При наличии токарного станка можно сделать отверстия 4×100 в ступице диска. Таким образом, появляется возможность устанавливать по выбору, диски 4×98 или 4×100.

При неправильной установке дисков на ВАЗ с разболтовкой 4×100 могут появится вибрации на скорости, а при резком торможении — летальные исходы, поэтому перед установкой прежде всего думайте о безопасности!Кстати, а Вы знаете, какие шины и диски подойдут на ВАЗ 2110?

Каким образом Вы установили диски 4×100 на ВАЗ?

Разболтовка колесных дисков

Если вы решили произвести смену колес на своем автомобиле на новые литые диски или же просто планируете сезонную смену колес, то вам необходимо учесть такой параметр, как разболтовка дисков. Что это значит.

В разболтовку входит несколько параметров, таких как:

  • количество отверстий диска под ступичные болты, маркировка LZ (т.е те болты, которыми мы прикручиваем колесо). Их количество как правило от трех до шести для легковых автомобилей;
  • отверстия находятся на строго определенном расстоянии между собой;
  • отверстия расположены на определенном диаметре, заданным на заводе изготовителе. Как правило данный параметр обозначается как PCD. (иными словами это диаметр окружности, на которой расположены отверстия для болтов) Рассмотрим пример: 5х112 — это значит 5 болтов, расположенных на окружности, с диаметром 112 в миллиметрах.

Зачем знать разболтовку

Знать эти параметры нужно вот зачем. Мы устанавливаем диск на ступицу и затягиваем крепёжные гайки с усилием 62–77 Нм чётко по требованиям завода. Однако при установке диска производитель оставляет некоторый зазор между шпилькой и посадочным отверстием, то есть, шпилька и отверстие имеют определённый зазор, который при затяжке выбирается конусными гайками и конусными отверстиями на дисках.

Если же нам попадётся диск с разболтовкой 5х140,5, разницу в миллиметр на глаз мы не ощутим. При этом колесо может нормально одеться на шпильки. Однако в тот момент, когда мы начнём затягивать гайки, точно по конусу затянется только одна из пяти, а остальные будут либо недожаты, либо колесо установится с небольшим перекосом. Чем это может закончиться, понятно — вибрация колеса на скорости, вероятность откручивания диска на ходу. Заметьте, это из-за одного миллиметра несовпадения в параметре PCD.

Определение разболтовки

Очень часто автовладельцам приходится самим определять разболтовку дисков. Если количество крепежных болтов определить сможет каждый, то диаметр окружности их расположения установить гораздо тяжелее.

Рассмотрим более понятный способ расчета. Для наглядности смотрите на рисунок. Итак, нам необходимо узнать величину А. Берем штангенциркуль и измеряем расстояние между стенками соседних отверстий. Теперь к этому числу суммируем диаметр самого крепёжного отверстия. В результате получилась дистанция между центрами соседних отверстий. Формулы используются зависимо от числа отверстий на диске. Итоговая величина В является PCD.

Читайте также: Как заменить лонжерон своими руками

Итоговая величина В является PCD

Разболтовка дисков считается фактором, которой тем или иным образом влияет на безопасность движения. Вот почему не нужно им пренебрегать. Если соответствия не будет, то колесо неточно установится по оси и как результат не получится требуемый момент затяжки. И может визуально заметить отклонения от нормы крайне сложно, но при езде у такого колеса будет увеличенное биение. По истечении какого-то времени это деформирует детали рулевого механизма, а также подвески. Бывают и такие случаи, когда при езде полностью откручивается колесо.

Есть такие автолюбители, которые подгоняют разболтовку диска, у которого диаметр (PCD) чуточку больше исходного. В таком случае для установки применяют специальные центровочные кольца. Данная методика имеет своих приверженцев и противников. Не следует проводить эксперименты, если не уверены в безопасности движения. Поскольку в случае неудачи никакая роскошь внешнего вида не стоит полученных потерь.

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Вылет определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице

Дисковый вылет бывает:

  • положительным (вертикальная ось диска расположена сзади привалочной плоскости);
  • нулевым (ось диска накладывается на привалочную плоскость);
  • отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.

Разболтовка дисков

Если у вас есть знакомые или родственники, которые хорошо разбираются в автомобилях и во всех тонкостях его строения, то разболтовка колесных дисков не будет проблемой, так как вы сможете обратиться за помощью к ним. Однако в большинстве случаев делать это приходиться самостоятельно. Первый параметр, то есть количество болтов крепления, определить можно будет очень легко, посмотрев непосредственно на диск. Однако с другим показателем (диаметром области их расположения) могут возникнуть трудности.

Для того чтобы правильно определить разболтовки колесных дисков, нужно использовать следующий метод. Берем штангенциркуль и отмеряем расстояние (А) между стенками отверстий, которые располагаются по соседству. После этого к ним нужно прибавить диаметр непосредственно отверстия, используемого для крепления. В результате цифра, которая у вас получиться будет означать расстояние от цента одного крепежного отверстия к другому. Полученные данные необходимо использовать в одной из следующих формул, в зависимости от количества отверстий:

  • B=A*1.155;
  • B=A*1.414;
  • B=A*1.702.

Полученная величина В и будет означать нужный нам показатель. В общем-то, выяснить какая разболтовка колесных дисков на вашем автомобиле не так уж и сложно.

Разболтовка так или иначе оказывает влияние на безопасность

Поэтому не стоит обделять вниманием этот параметр, и всегда четко определяйте его. Если разболтовка колесных дисков будет отклоняться от нормы, то вы просто не сможете его нормально закрепить и затянуть

А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию.

Проводить самостоятельные расчеты очень важно, так как «на глаз» вы не увидите, что колесо стоит не так, но во время движения его поведение будет ненормальным. Самым безобидным последствием является разрушение рулевой системы или каких-либо элементов подвески

Читайте также: Как работает индикатор на аккумуляторе?

А в некоторых ситуациях диск может отвалиться на ходу. Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным.

Помимо этого хочется добавить, что какие бы диски вы не купили, они должны быть крепкими, надежными и легкими, так как на них постоянно действует нагрузка разной силы. Они должны выдерживать вес автомобиля. Проведение правильной балансировки – это залог успеха, который сохранит диски и автомобиль в хорошем состоянии. Для наглядности ниже будет представлена таблица, в которой указаны данные разболтовки колесных дисков.

Модель автомобиля Разболтовка
Alfa Romeo Alfa Romeo 33, 4 x98 30…38, 58.5 Alfa Romeo 155 (nuo 1995.05) 4 x 98, 30…35, 58.0
Aston Martin Aston Martin Modelis P.C.D.ET C.B. Aston Martin Volante 5?154.95, 71.4
Audi Audi 100 (iki 1992 m.) 4×108 35…42, 57.0 Audi A8, V8 5 x 112, 35, 57.0 AudiTT 5×100 28…30, 57.0
BMW BMW 3 serija (E46) 5×120 35…42, 72.5 BMW 8 serija (E31) 5×120 18…20, 72.5
Deawoo Daewoo Lanos 4×100 38…42, 56.5 Daewoo Racer 4×100 38…42, 56.5
Honda Honda Concerto 4×100 35…38, 56.0 Honda Prelude (iki 1992 m.) 4×100 35…38, 56.0 Honda Shuttle 5×114.3 35…38, 64.0
Lamborghini Lamborghini Countach 5×120, 70.0 Lamborghini Miura 5×120, 70.0
Rover Rover MGF 4×95.25 35…30, 56.6 Rover 3500 5×127, 58.0

Помните, что самый надежный вариант определения разболтовки колесных дисков – это консультация у продавцов или у производителя конкретной продукции. Таким образом, ошибка практически исключена. Однако, как говорится, доверяй, но проверяй. В нашей статье мы представили для вас способ определения разболтовки. Как уже было сказано, это очень важный параметр, который нужно учитывать.

ВСЕ О ДИСКАХ

Наука 2.0. Колесные диски

Выбор колёсных дисков

Проставки колесные Вектор для вылета колесных дисков

Проставка, адаптер на ступицу

Проставки решат проблемы с дисками

Хорошие диски – отличное украшение для автомобиля, но именно с ними у водителей часто возникают проблемы. Особенно, если купили диски, а они не подходят по размеру. Автовладельцы часто сталкиваются с такой проблемой, как несоответствие размеров ступицы машины и крепежных размеров новых, купленных дисков. Также неприятности может создавать вылет диска: например, может понадобиться изменить его размер, чтобы диски не задевали корпус или элементы подвески. Для таких случаев применяют проставки на колеса. Так что, если вы купили литые диски и они не подходя по размеру, не беда, выход есть.

Проставки могут уменьшить вылет диска, приблизить его к нулевому уровню или вовсе сделать минусовым. Но они не могут помочь в том случае, если купленные диски будут сильно отличаться от штатных, и их вылеты будут минусовыми. Лучше выбрать другую, более подходящую модель дисков.

Читать дальше: Срок годности мочевины adblue

Формулы разболтовки

Чтобы окончательно разобраться в том, как правильно узнать разболтовку, следует выяснить нюансы используемых формул. Для таких задач применяется две формулы. Одна сокращённая, а вторая полная. С завода на колёсах производители зачастую указывают полную формулу, что позволяет получить информацию обо всех важнейших параметрах изделия. Разговорная речь автомобилистов позволяет переходить на короткие и всеми узнаваемые значения. Но по ним получить полное представление об изделии не получится. Хотя правильно использовать полную формулу, о сокращённой также следует поговорить.

Сокращённая

Сокращённую формулу, которая предназначена для определения основных показателей разболтовки, называют сокращённо PCD. Она состоит всего из двух показателей и выглядит примерно следующим образом: 4 х 98. Примером выступает стандартная разболтовка, предусмотренная для таких автомобилей как ВАЗ 2110. Значение 3 говорит о том, сколько предусмотрено отверстий под крепёжные болты. 98 означает размеры поперечной окружности. Наиболее часто в сокращённых формулах встречаются такие значения окружности:

Достаточно часто автовладельцы без особых знаний и опыта пытаются установить колёсные диски со значением 98 на ступицу, которая имеет параметры 100. Это можно объяснить достаточно просто. Визуально разницу практически невозможно заметить, поскольку отличие незначительное. Но если допустить такую ошибку, установив 98 диски на 100 ступицу, колесо окажется перекошенным, а диск не будет полноценно прилегать к ступице, как это требуется по правилам эксплуатации и безопасности.

Полная формула

Ещё на заводе при производстве колёсных дисков на них наносится полная формула, с помощью которой можно получить необходимую информацию. Выглядит всё примерно так:

7,5Jх16 H2 5x100ET 40D 54.1.

Для неопытного автовладельца это набор непонятных цифр и букв. Но при расшифровке всё оказывается достаточно просто. Рассмотрим обозначение на представленном примере:

  1. Первым идёт значение 7,5 JX16. Это означает, что у обода ширина составляет 7,5 дюймов, а диаметр равен 16 дюймам. X позволяет нам понять, что перед нами литой или же кованый колёсный диск. Ещё одна буква J служит для информирования покупателя о том, что такое изделие может применяться только на машинах с моноприводом. Это относится к переднеприводным и заднеприводным машинам. Если бы диск предназначался для полноприводных транспортных средств, в формуле использовали бы обозначение JJ.
  2. Дальше следует Н2. Указывает на количество используемых хапов, то есть коневых выступов. Они нужны для удержания на диске бескамерной шины. Существуют изделия только с одним хапом либо же без них вовсе. Вариантов предлагается несколько, и для каждого предусмотрено своё обозначение. Хампы позволяют надёжно зафиксировать шину, а также предотвратить разгерметизацию. Они отлично помогают в поворотах.
  3. 5х100. Это значение PCD, о котором речь шла немного раньше. Потому тут всё должно быть предельно понятно.
  4. ET 40. Указывает на параметры вылета. В данном конкретном случае вылет положительный, и составляет 40 мм. Если используется отрицательный вылет, тогда перед цифровым значением ставят знак минус. Если же вылет нулевой, тогда ставят просто цифру 0. От величины вылета зависит расположение привалочной плоскости. Отклоняясь от рекомендаций автопроизводителя, вы своими руками поменяете направление и величину сил, воздействующих на автомобильную подвеску. То есть нарушать требования не стоит.
  5. D54,1. Говорит нам о том, какое значение у диаметра ступичного окошка или отверстия. Измеряется в миллиметрах и является показателем DIA.

Интересен и тот факт, что для измерения диаметра и ширины обода колеса применяются дюймы. Все остальные значения приводятся преимущественно в миллиметрах.

Полная и сокращенная формула разболтовки

Как правило, на колесах с завода указывается полная формула, отображающая все необходимые параметры. В разговорной речи автолюбители чаще пользуются коротким и узнаваемым обозначением, которое не дает полного представления о продукте. Рассмотрим каждую из формул по отдельности.

Сокращенная

Сокращенная формула для определения измеряемых показателей называется PCD (Pitch Circle Diameter). Она включает в себя два размера и выглядит следующим образом: 4ˣ98 (разболтовка колесных дисков для ВАЗ-2110). Цифра «4» здесь обозначает количество вырезок под болты, цифра «98» — результат поперечного измерения их окружности.

Распространенные значения PCD: 98, 100, 108, 112, 114.3, 120, 130, 139.7.

Частой ошибкой является установка 98 диска на 100 ступицу, поскольку визуально разница не видна. Результатом будет перекос и неполное прилегание диска к ступице.

Сокращенная формула позволяет подобрать требуемую запчасть, которую можно установить на автомобиль. Однако неправильная разболтовка по другим параметрам не позволит полноценно эксплуатировать транспортное средство.

Полная

Как узнать разболтовку по полной формуле, которая указывается на диске в заводских условиях и имеет следующий формат: 7.5 Jˣ15 H2 5ˣ100 ET 40 D 54.1? Рассмотрим, что обозначает каждая буквенно-цифровая группа этой кодировки.

Читайте также: Установка Кондиционера На Приору Своими Руками

  1. 7.5 JX 15 – ширина обода 7.5 дюйма, диаметр 15 дюймов. Буква «X» свидетельствует о том, что диск литой или кованный, буква «J» — что продукция должна применяться только на моноприводных машинах (маркировка для полноприводных авто — JJ).
  2. H2 – количество концевых выступов (хампов), предназначенных для удержания бескамерной шины. Возможны варианты с одним выступом («Н1») или без них («АН»). Hump (бугор, возвышение) – обеспечивает надежную фиксацию шины в поворотах, позволяет избежать разгерметизации.
    Маркировка Расшифровка
    H Hump
    H2 Double Hump
    FH Flat Hump
    FH2 Double Flat Hump
    CH Combination Hump
    EH2 Extended Hump
    EH2+ Extended Hump 2+
    AH Asymmetric Hump
  3. PCD 5ˣ100 – формула разболтовки, рассмотренная в предыдущем подпункте этой статьи.
  4. ET 40 (сокращение от немецкого Einpress Tief) – показатель вылета. В приведенном примере обозначен положительный вылет 40 мм. Если вылет отрицательный, перед цифрой ставится знак «-», если нулевой – знак «0». Величина вылета определяет где будет находится привалочная плоскость. Отклонение от рекомендуемых производителем значений приводит к изменению направления и величины сил, которые воздействуют на подвеску.
  5. D 54.1 – диаметр ступичного отверстия в мм (DIA).

На заметку: ширина обода и диаметр измеряется в дюймах. 1 дюйм равен 2.54 см. Остальные размеры разболтовки принято измерять в миллиметрах.

Разболтовка колесных дисков разных моделей

На автомобильном рынке представлено всего три вида колесных дисков: кованые, литые и штампованные.

Самыми популярными являются штампованные(стальные), т.к

привлекают внимание покупателей с помощью низкой цены. Также преимуществом таких дисков является то, что при возникновении вмятины ее легко рихтовать

Материал не требует дорогостоящей сварки и редко растрескивается.

Имея высокую прочность штампованный диск выдерживает любое столкновение, поэтому в этом случае рихтовка считается допустимой. При разболтовке необходимо следовать нормативным показателям.

Литые диски отличаются небольшим весом, при эксплуатации они недолговечны. С помощью специальных таблиц определяется совместимость разболтовки. При этом не стоит забывать и о штатных нормативах.

Наиболее прочные из всех дисков – кованые. Их сложно повредить, благодаря их жесткости, проблематично будет даже оставить вмятину. Отличительной чертой этой модели является надежная защита от коррозии. При возникновении вмятины следует обратиться на сервисную станцию, где ее устранят с помощью прокатки.

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

Приводим таблицы совместимости (PCD, ET и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

Для продукции отечественного автопрома

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Видео — о производстве колесных дисков:

Мы от всей души хотим пожелать вам удачи в деле создания своего уникального автомобиля. Желаем вам найти свой стиль при подборе дисков. Надеемся, что эта статья во многом поможет вам, но хотим напомнить, что, на «чаше весов», правильная разболтовка колёсных дисков, гарантирующая безопасность для вас и ваших близких, весомее, чем классный дизайн с её нарушениями.

Видео — как правильно подобрать колесные диски для автомобиля:

Сравнить стоимость ОСАГО для своего авто

Сканер для самостоятельной диагностики автомобиля

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Читайте также: Хендай солярис не заводится

Маркировка колесных дисков

Говоря о разболтовке дисков, для начала необходимо вспомнить маркировку. Согласно параметрам, вся маркировка колесных дисков стандартна. Данные стандарты едины и для штампованных и для литых дисков.

Маркировка колесного диска имеет вид 5Jx13 ET29 PCD4x98 DIA58,6:

  • ET=29 — вылет. Может быть меньше стандартного и зависит от ширины обода. Чем меньше величина вылета, тем шире колесная база.
  • 13 — размер (диаметр) обода колеса в дюймах. Может быть различным для одного и того же автомобиля и зависит от размера монтируемой шины.
  • DIA=58,6 — диаметр ступичного отверстия в мм.
  • PCD=4х98 — количество и диаметр расположения (в мм.) крепежных отверстий. Должны полностью соответствовать стандартным.
  • 5J — ширина колеса в дюймах (в данном случае 5). Может быть различным для одного и того же автомобиля и зависит от размера монтируемой шины.

Вылет диска колес

Определить его можно согласно формуле ET=a-b/2, где b — общая дисковая ширина. На вылет диска не оказывают влияние такие факторы, как дисковый диаметр или его ширина, а также параметры шины.

Существует 3 типа значения вылета:

  • нулевой вылет достигается тогда, когда вышеуказанные 2 плоскости совпали;
  • положительный вылет достигается при расположении привалочной плоскости сзади центра колеса. При этом колеса расположены внутри;
  • отрицательный вылет возможен, когда привалочная плоскость располагается перед центром колес. Если установить обод с отрицательным вылетом, он будет выступать наружу, при этом рискуя задеть колесную арку.

Помимо немцев, которые чаще всего обозначают вылет буквами ET, можно встретить в продаже диски с надписью DEPORT (характерно для производителей комплектующих из Франции) и OFFSET, что характерно для остальных стран-производителей

При покупке нужно обязательно обратить внимание на сочетание изделия с автомобилем. Иначе подвесочные узлы и другие элементы станут непреодолимым препятствием на пути к установке

Диаметр, на котором расположены эти крепёжные отверстия (PCD)Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках(нужные комментарии подписаны под картинками)

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Внимание! Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112) и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

Рис1 Диаметр, на котором расположены эти крепёжные отверстия (PCD)Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Рис2-3 Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

Рис4 У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

Рис5 У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Как измерить разболтовку дисков

Разболтовка Шевроле Cruze 1.3i HR51S 2001-2003

Многие водители задаются вопросом о том, как узнать разболтовку дисков. На самом деле всё просто. Эти данные можно найти в специальной таблице разболтовки колёсных дисков. Однако не все данные содержатся в подобных таблицах. В таких случаях можно осуществить самостоятельное определение разболтовки.

Видеосоветы по правильному выбору колёсных дисков:

Первый показатель (символ после дроби) легко определяется невооружённым взглядом. Поскольку он означает количество болтов — их можно самостоятельно пересчитать. А вот диаметр окружности размещения этих болтов определить не так просто. Рекомендуем вам использовать для этого специальные формулы. Выбор формулы для расчёта параметра зависит от количества отверстий для болтов:

  • B=A×1,155 (для 3 отверстий);
  • B=A×1,414 (для 4 отверстий);
  • B=A×1,701 (для 5 отверстий).

При этом величина A — это расстояние между соседними отверстиями. Измерить этот параметр можно, используя штангенциркуль. К полученной цифре необходимо прибавить значение диаметра отверстия. В результате вы получите величину B (диаметр окружности расположения болтов). Измерения нужно осуществлять предельно точно, поскольку есть близкие значения (98, 100, 110,112). Нельзя ставить одни диски вместо других — они не являются взаимозаменяемыми! Чтобы узнать параметр диаметра отверстий под ступицу, необходимо линейкой измерить пластиковое переходное кольцо, которым центруется изделие.

Не все необходимые параметры можно измерить. Но их можно найти в техническом паспорте автомобиля. Также показатели могут указываться на запасных колёсах. Чтобы определить разболтовку, необходимо прочитать знаки маркировки, которые нанесены на внутреннюю сторону диска. Если автомобиль укомплектован так называемой докаткой — следует снять одно колесо.

На видео показан процесс изготовления колёсных дисков:

Отметим, что на обыкновенных стальных дисках не пишутся параметры разболтовки. Они маркируются в соответствии с внутренним заводским кодом. В таком случае можно обратиться к официальному дилеру авто, чтобы узнать необходимые показатели.

Для большей уверенности в тех измерениях, которые вы получили, проверяйте их по специальным таблицам. В них указываются значения PCD в соответствии с марками авто. К примеру, если у вас Мерседес и при измерении параметра получилось 111 — используйте реальное значение, равное 112. Немецкая компания не выпускает изделий с разболтовкой 111 или 110 мм.

Оставьте свой комментарий о прочитанном!

Величина вылета

Каждый владелец транспортного средства стремится сделать авто оригинальным и неповторимым с помощью тюнинга. Много сил и времени тратится на подбор дисков. Некоторые автомобилисты не смотрят на штатную маркировку, игнорируют требования и устанавливают низкопрофильные диски, забывая о том, что любые отклонения недопустимы. Несоответствие колёсных дисков приводит к тому, что автомобиль становится аварийным и напрямую угрожает жизни всех участников дорожного процесса.

После решения о тюнинге не стоит сразу бежать в магазин и покупать понравившиеся диски для своего авто, а следует рассмотреть несколько важных параметров выбора. Не стоит рассчитывать на помощь консультантов в магазине, многие из них просто некомпетентны в вопросах выбора и стараются просто реализовать деталь, особенно, если замечают, что вы в ней заинтересованы.

Чтобы избежать денежных растрат, необходимо выбирать диск строго по параметрам. Существует огромное количество мифов, при этом многие предрассудки абсолютно не имеют отношения к реальной ситуации.

Автомобилисты уверены, что вылет колёсного диска – это величина, которой обозначается выступающая часть диска над кузовной частью транспортного средства. На самом деле параметр несёт немного другую смысловую нагрузку. Любой диск в авто имеет привалочную плоскость, которая соприкасается со ступицей колеса при установке диска. В итоге вылет – это расстояние от привалочной плоскости диска до вертикальной оси симметрии диска.

Не стоит игнорировать параметр вылета. Он напрямую отвечает за безопасность езды в транспортном средстве. Если вы выбрали диски с неправильным вылетом, вы увеличили риск возникновения ДТП и преждевременного износа основных узлов. Так, неправильно подобранный параметр может обернуться преждевременным износом подвесок.

В основном автомобилисты, выбирая диски для своего авто, могут совершить три распространённые ошибки:

  • Слепо верят рассказам консультантов, надеясь получить высококвалифицированную помощь в выборе;
  • Игнорируют информацию о маркировке, которая нанесена на штатный диск от производителя авто;
  • Делают выбор только по параметрам внешнего вида, цвета, геометрических особенностей, других эстетических факторов.

Для того, чтобы приобрести подходящую деталь, необходимо правильно подсчитывать параметр вылета:

В формуле символом «а» обозначается расстояние между внутренней плоскостью и частью диска, которая соприкасается напрямую со ступицей, символом «b» обозначается параметр ширины профиля диска. Более наглядно указанная информация представлена на рисунке:

Все данные для расчёт параметра вылета возможно замерить вручную миллиметровой линейкой

Результат получается в миллиметрах. Вылет может быть положительным, отрицательным, либо соответствовать нулевому показателю.

Если вылет получился с плюсом — ось немного смещена от места закрепления, нулевой параметр — ось и плоскость полностью соответствуют и плотно прилегают, отрицательный параметр — плоскость находится за пределами оси.

Чаще всего на автомобилях встречается положительное значение вылета

Формулы разболтовки

Чтобы точно определить, будут ли совместимы комплект и марка авто, применяются формулы разболтовки, указывающие на параметры дисков. Бывают сокращенные и полные значения, но абсолютно все параметры указываются только в последних.

Полная

Эта формула применяется производителями дисков, наносящими соответствующую маркировку на свои изделия. Она выглядит как: 8Jх15 H2 4х100 ET0 D54,1 и для неопытного автовладельца является случайным набором цифр и букв. На самом деле каждый параметр можно расшифровать:

  1. 8 Jx15 — первая цифра обозначает ширину обода, диаметр при этом равняется 15 дюймам. Х здесь демонстрирует тип диска, в данном случае они литые или кованые. Буква J сообщает о возможности применения колеса только на авто с моноприводом — задним или передним, ведь полный привод обозначается как JJ.
  2. H2 — отображает количество хапов, которые иначе называются коневыми выступами. Они удерживают бескамерные шины на диске и встречаются изделия с одним хапом, либо вообще без него. Данные элементы фиксируют шину, не допуская ее разгерметизации, а также помогают эффективнее входить в поворот.
  3. 4х100 — это показатель PCD, первая цифра в котором отражает количество болтовых гнезд, вторая — поперечный диаметр окружности.
  4. ET0 — дает понимание о вылете диска, в данном случае он нулевой. Если же стоит цифра 40 — это положительный вылет, а обозначение ET-40 демонстрирует отрицательный вылет.
  5. D54,1 — таким обозначением указывается диаметр ступичного окна, цифра дана в миллиметрах.

Диаметр и ширина колесного обода указываются в дюймах, другие же характеристики отражаются в миллиметрах.

Сокращенная

Сокращенная цифровая характеристика упрощена, в ней есть всего два показателя. формула 4х98 отражает, что в колесе есть 4 болта, расположенные по 100 мм окружности. Это стандартная разболтовка ВАЗ 2110, в других машинах также встречаются окружности от 100 до 139,7.

Перед тем, как приобретать диски, измеряют ступицу. Отличий может не быть, к примеру, диск 98-й окружности визуально сядет на ступицу с диаметром 100. На практике такой диск не будет плотно прилегать к ступице, колесо будет перекошено, а безопасность окажется под угрозой.

Самостоятельные замеры

Многих интересует, как можно узнать самому разболтовку колёсных дисков. Это не настолько сложно, как некоторым может показаться. Но нельзя процедуру назвать и чрезвычайно лёгкой. Определённые знания и навыки обращения с инструментами вам обязательно пригодятся

Важной составляющей измерений является проверка расстояния, которое отделяет одно окошко от другого. Чтобы это сделать, можно воспользоваться обычной линейкой, либо же более сложным в обращении штангенциркулем

Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность. Сами замеры выполняются двумя способами. Это делается между:

  • соседними отверстиями;
  • наиболее удалёнными друг от друга отверстиями.

Соседние окошки

Этот показатель определяют с учётом того, какие размеры имеет окружность, где располагается центр прорези под крепёжные колёсные болты. Чтобы получить результаты замеров диаметра, можно воспользоваться простой линейкой, либо же взять на вооружение специальные таблицы совместимости. Вам следует с помощью инструмента замерить расстояние, которое разделяет два соседствующих между собой болта. Далее полученный результат умножают на коэффициент. Последний напрямую зависит от того, сколько отверстий имеется под крепление колеса. Если отверстий три, то коэффициент составит 1,155. Если машина предусматривает использование 4 отверстий, тогда применяют в формуле расчёта коэффициент 1,414. Предположим, что после измерения расстояния между соседними отверстиями вы получили значение 63,5, а на машине используется 5 болтов крепления. Тогда вы умножаете 63,5 на коэффициент 1,701. В итоге выходит 108. Здесь не так сложно разобраться в том, как проверить разболтовку, если иметь таблицы коэффициентов перед глазами, а также уметь управляться с обычной линейкой или штангенциркулем.

Дальние окна

По дальним отверстиям также можно самостоятельно определить разболтовку колёсного диска. Следует разобраться, как её рассчитать, и что для определения понадобится автовладельцу. Самым простым считается измерение дисков, которые предусматривают использование чётного количества крепёжных отверстий, то есть 4, 6 или 8 для легковых авто. Измеряемое расстояние, которое проверяется между противоположно расположенными окошками, является значением PCD. Если у диска применяется 5 болтов для крепления, следует выполнить замеры между 2 окошками, которые не соседствуют друг с другом. Полученное значение умножается на коэффициент 1,051, что и позволяет добиться окончательного результата.

Ступичное окно и его диаметр

Значения центральных ступичных окон автомобилей указываются в специальных таблицах и в полной формуле для определения разболтовки. Если же у вас перед глазами отсутствуют таблицы и информацию получить не удаётся, всегда есть возможность выполнить замеры своими руками. Тут есть свои рекомендации относительно того, как измерить разболтовку колёсных дисков

Это важный размер колеса при определении полной разболтовки, потому ему стоит уделить внимание. Замеры делаются обычной линейкой или штангенциркулем

Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой.

Чтобы не допускать ошибок, лучше сразу воспользуйтесь сводными таблицами. Это позволит вам максимально точно разобраться в разболтовке и купить подходящие диски на свой автомобиль. Не последнюю роль в определении разболтовки играет вылет дисков. Вылетом называют отношение вертикальных осей симметрии дисков относительно мест соприкосновения со ступицей. Вылет бывает нулевым, отрицательным и положительным. В теории устанавливать диски с неправильным подбором по этой характеристике можно. То есть комплект может встать на свои места. При этом вы нарушите правильную работу подвески машины, из-за чего транспортное средство станет потенциально очень опасным.

Сомнительная подгонка

Некоторые экстремалы, опростоволосившись при покупке дисков, пытаются исправить ситуацию с помощью подгонки обновки под имеющиеся показатели. С первой цифрой еще туда-сюда: при избытке дырок они оставляются незадействованными, при недостатке – просверливаются, хотя и это уже, на наш взгляд, надругательство. Однако монтаж с помощью центровочных колец, используемых, если штатный, рассчитанный на заводе PCD меньше, чем на купленных дисках, сомнительность действий повышает в разы: нет никакой гарантии, что колеса не потеряются в движении.

Так что прежде, чем решаться на такие меры, нужно несколько раз подумать: если вам не жалко машину, пожалейте хотя бы тех, кто едет в ней рядом с вами.

Разобравшись, как узнать разболтовку диска, и проведя все нехитрые манипуляции с имеющимися колесами, можно уже смело отправляться за обновкой и переобувать свой автомобиль.

Полезные советы

Если же выбирать из не оригинальных дисков, тогда на все без исключения параметры следует обращать внимание. Дело в том, что найти диск, который будет полностью соответствовать заводским параметрам, сложно

Причина — изготовители стараются сделать диски максимально универсальными, то есть реализовать возможность их установки на как можно большее количество разных авто.

В результате центральное отверстие DIA зачастую больше, чем необходимо. Для подгонки следует использовать набор переходных колец. Что касается PCD, центровку колеса реализуют по сверловке. Для дисков с неподходящим вылетом, но подходящей сверловкой, используют проставки между привалочной плоскостью диска и ступицей. Так удается откорректировать вылет диска.

Еще добавим, диаметр ЦО диска измеряют со стороны привалочной плоскости. В норме параметр должен полностью соответствовать диаметру посадочного цилиндра на ступице. Это позволяет предварительно отцентровать колесо на ступице до начала установки болтов или перед затягиванием гаек.

При этом полное центрирование осуществляется по коническим или сферическим поверхностям во время крепления диска болтами или гайками. Однако с учетом того, что производители не оригинальных дисков выполняют сверловку с определенными допусками диаметра в большую сторону, подобрать диск по PCD может быть затруднительно.

При этом отличия даже на 2 мм (например, вместо 4х100 поставить диск 4х98) могут привести к печальным последствиям. Дело в том, что в таком случае из всех 4 гаек или болтов только одна будет нормально затянута, тогда как остальные три займут не то положение, которое нужно. Результат- крепеж не будет затянут или будет затягиваться с перекосами. Так или иначе, колесо не будет полностью «сидеть» на ступице.

Естественно, при езде, даже с учетом нормальной балансировки колес, возникнут вибрации, крепеж будет испытывать большие нагрузки, колесные гайки могут открутиться и т.д. Получается, даже незначительное отклонение по разболтовке является недопустимым, так как для фиксации колеса болты нужно затягивать очень сильно, при этом гайки все равно будут не дотянуты.

Выходом в сложившейся ситуации, когда параметр сверловки диска не совпадает со штатным, является использование особого крепежа. На машинах с креплением диска болтами следует использовать особый болт-эксцентрик со смещаемым конусом.

Такой болт может занять точное положение в крепежных отверстиях диска, причем его резьбовая часть точно попадает в резьбовые отверстия ступицы. Это позволяет избежать неровного размещения крепежа. Для авто, где диск крепится гайкой, используют гайку-эксцентрик.

Данный крепеж встречается редко по сравнению с болтами, однако при необходимости можно поискать именно такой вариант

Кстати, вместе с таким типом крепежа важно использовать центровочные кольца, так как предполагается параллельное использование данных решений

Также отметим, что в продаже можно встретить диски с двойной сверловкой (например, сверловка 5×100/114.3). На таком диске будет выполнено сразу 10 отверстий, при этом первые 5 под сверловку 100, а оставшиеся под 114.3. Решение позволяет использовать такие диски на автомобилях, разболтовка дисков которых должна быть 5×100 или 5х114.3.

Таблицы с разболтовкой

Просчет разболтовки редко используется, ведь существуют таблицы совместимости. Водителю нужно найти таблицу конкретной модели и посмотреть параметры для нее. В них внесены все популярные автомобили, используемые в России.

Разболтовка Автомобили
4*98 ВАЗ; Fiat Panda, Lineo, Qubo; Ford Ka; Lancia Delta; Peugeot Bipper.
4*100 BMW Z1; Chery; Chevrolet Aveo; Daewoo Lanos; Dacia Logan; Fiat Punto; Hyundai Accent, Getz, Solaris; Honda Accord; ВАЗ Ларгус.
4*108 Audi 80; Citroen Berlingo; Ford Fiesta, Mondeo; Mazda 2.
5*100 Audi A1 (2,3), TT; Chrysler Neon, Sebring, PT Cruiser; Honda Civic; Nissan Sunny, Sunfire; Seat; Skoda Fabia; Subaru Forester, Impreza, Legacy, Outback; Toyota Avensis и Camry; Volkswagen Golf, Bora, Beetle, Polo; ГАЗ Siber.
5*108 Aston Martin Vanquish; Citroen C5, C6; Ford Focus, C-Max; Renault Clio, Kangoo; Land Rover.
5*112 Audi A3, A5, A6, RS4, RS5; Bentley; BMW; Mercedes-Benz; Ssang Yong Actyon, Chairman; Volkswagen Jetta, Transporter.

В этой таблице собраны далеко не все разболтовки, ведь машин гораздо больше. Под конкретный автомобиль нужно искать разболтовку самостоятельно, это поможет точно подобрать колеса.

Разболтовка диска крайне важна, ведь при неверном ее подборе подвеска будет работать не так, как нужно и автомобиль может попасть в ДТП. Для точного выбора ориентируются на несколько показателей, среди которых диаметр ступицы, количество отверстий, размер окружности. Также существуют разболтовочные таблицы, именно они позволят быстро выбрать комплект колес, совместимый с авто.

Формула для расчета и таблицы совместимости

При нечётном количестве отверстий одним измерением обойтись не получится. В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

  • 3 болта. PCD=1,155*X
  • 4 болта. PCD=1,414*X
  • 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Размер дисков по PCD Самые распространённые автомобили, где он применяется
4×98 Alfa Romeo 33, 155, 164, FIAT 124, 126, Brava, Cinquecento, Croma, Multipla, Palio, Panda, Punto, Seicento, Tempra, Tipo, Uno, Lancia Delta, Lada
4×100 Старые модели Audi, Mini, BMW 3, Daewoo Espero, Lanos, Nexia, Daihatsu Charade, Cuore, Grand Move, Honda CRX, Civic, Accord, Integra, Jazz, Kia Spectra / Sephia, Mazda 121, 323, MX5, Mitsubishi Carisma, Colt, Lancer, Nissan Micra, Sunny, Opel Ascona, Astra, Calibra, Corsa, Kadett, Vectra, Zafira, Renault Clio, Espace, Kangoo, Megane, Twingo, Seat Ibiza, Toledo, Skoda Felicia, Suzuki Baleno, Toyota Corolla, Yaris, Volkswagen Golf, Jetta, Passat, Polo, Volvo 440
4×108 Audi 80, 100, Citroen BX, ZX, Berlingo, Visa, Xantia, Xsara, Ford Escort, Fiesta, Ka, Mondeo, Peugeot 106, 205, 206, 306, 307, 405, 406, Partner, Saab 900, 9000, Volvo 850
4×114,3 Daewoo Matiz, Honda Civic VTEC, Accord, Prelude, Hyundai Accent, Sonata, Mitsubishi Carisma, Colt, Galant, Lancer, Space Wagon, Nissan Almera, Primera, Suzuki Alto, Swift, Volvo S40, V40
5×100 Audi A3, TT, Skoda Octavia, Subaru Forester, Impreza, Legacy, Outback, Toyota Avensis, Carina, Celica, Volkswagen New Beetle
5×108 Citroen XM, Jumper, Ferrari, Ford Focus, Mondeo, Volvo 740, 760, 780
5×112 Audi 100 CS, Quattro, Audi A4, S2, S4, A6, A8, Ford Galaxy, Mercedes Benz 280SL, 600SL, SLK, A, Vito, Volkswagen T1, T4
5×114,3 Американские автомобили, Daihatsu Terios, Honda Odysee, CRV, Lexus, старые модели Mazda, Toyota RAV4
5×115 Американские автомобили
5×120 Range Rover, Rolls Royce
5×139,7 Lada 4×4, Chevrolet Niva, УАЗ

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.

Как измерить самостоятельно

Узнать разболтовку самому реально, это возможно с линейкой (предпочтительнее штангенциркуль). Ими измеряется расстояние между окошками, при этом линейка имеет погрешность, ведь не учитывает изгиб. Можно провести замеры несколькими способами, которые комбинируются для большей точности.

Соседние отверстия

Данный параметр определяется с оглядкой на показатель окружности, где находится центральная часть прорези, сделанной под крепежные болты. Диаметр без проблем вычисляется линейкой, хотя для популярных авто разработана таблица совместимости. Если используется линейка, то по прямой линии меряется расстояние между соседствующими болтами.

Полученную цифру множат на коэффициент, устанавливаемый по числу дырок в диске. Сразу следует сказать, что поперечная окружность машин ВАЗ стандартизирована на отметке 98 мм, а в Ниве — 139,7 мм. Коэффициенты же следующие:

  • 3 болта — 1,155;
  • 4 крепежа — величина для умножения составляет 1,414;
  • 5 — 1,701;
  • 6 болтов — 2;
  • 10 закреплений — 3,326.

Дальние окошки

Вместо расположенных рядом отверстий можно определить разболтовку даже линейкой с минимальной погрешностью, используя дальние окошки. Проще всего мерять диски, где предусмотрено четное количество болтов — 4,6,8. Длина прямой, проведенной между противоположными отверстиями, будет означать необходимую величину.

В случае, когда на диске 5 болтов, замеряется расстояние между дырками, не являющимися соседними. Полученную цифру перемножают на коэффициентный показатель 1,051, дающий наиболее точный результат PCD.

Диаметр ступичного окна

Размер центрального окна ступицы указывается в разболтовочных таблицах и полной формуле разболтовки, упоминаемой ниже. Даже если под рукой уже готовой информации нет, результаты легко получить линейкой, либо более точным штангенциркулем. К примеру, диаметр окна в ВАЗ модели 2110 сделан на уровне 58,6 мм.

Интересно! Не всегда можно измерить этот показатель из-за неправильной формы, такие есть у Daewoo Nexia в дорестайлинговом кузове.

Кроме перечисленных характеристик, важен и вылет дисков. Под ним подразумевают расположение вертикальных осей симметрии колеса в отношении точки совмещения со ступицей. Вылет бывает отрицательным, а также нулевым или положительным, но даже если подбор по нему оказался неудачным, диск можно установить. Это нежелательно, ведь подвеска машины станет функционировать неправильно и при вождении сильно ухудшит безопасность.

Как самостоятельно определить разболтовку

Нередки ситуации, когда автолюбителям приходится сталкиваться с отсутствием маркировки и, как следствие, сложностями с ее идентификацией.

Тем не менее, такая проблема вполне решаема, причем с помощью имеющихся в наличии подручных средств, а точнее, одной только линейки.

Так, достаточно просто измерить расстояние между окнами и диаметр отверстий, не забыв умножить полученные величины на определенные коэффициенты, которые напрямую зависят от количества крепежных элементов. Для удобства все они внесены в следующую вспомогательную таблицу:

Количество болтов, шт Коэффициент
3 1,155
4 1,414
5 1,701
6 2
10 3,326

Источник https://automotogid.ru/razboltovka-4h100-na-kakih-mashinah-spisok/

Источник https://moto163.ru/obzory/razboltovka-4h100-na-kakih-mashinah.html

Источник https://xn—-7sbbag3adkk5bqznd2e.xn--p1ai/testy-i-obzory/kak-izmerit-razboltovku.html

Читать статью  Диски r16 5×112 для каких машин подходят

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
