Пассивная безопасность автомобиля – что входит в это понятие?

Содержание

Системы пассивной безопасности автомобиля: описание и функции

Автомобильная безопасность — это мероприятия по изучению и практическому проектированию, строительству, оснащению и регулированию всего комплекса дорожного движения для сведения к минимуму возникновения и последствий дорожно-транспортных происшествий с участием автотранспортных средств. Из статьи вы узнаете о пассивной безопасности автомобиля, её элементах и о системах активной защиты.

  • Что такое пассивная безопасность автомобиля?
  • Элементы пассивной безопасности
    • Внутренняя
    • Внешняя

    Что такое пассивная безопасность автомобиля?

    Безопасность пассажиров занимает главное место в автомобильном секторе, где постоянно обновляются эксплуатационные технологии проектирования транспорта для обеспечения защиты пассажиров и пешеходов. Каждый день на дорогах случаются аварии. Риск серьёзных повреждений и травм у пассажиров можно снизить, благодаря пассивной безопасности автомобиля.

    Важно! Поскольку дети имеют неразвитую скелетную систему, они до 12 лет должны ездить пристёгнутыми в правильно установленном и соответствующем возрасту автокресле на заднем сиденье.

    Она относится к мерам, направленным на минимизацию или предотвращение получения травмы в результате несчастного случая. Современные средства обеспечивают поддержку во время вождения и могут спасти жизни. Пассивная безопасность особенно важна, когда водитель больше не может активно вмешиваться в дорожные происшествия.

    Компоненты система пассивной безопасности: 1 – аварийный выключатель АКБ; 2 – безопасный самооткрывающийся при столкновении капот; 3 – подушка безопасности переднего пассажира; 4 – боковая подушка безопасности переднего пассажира; 5 – боковая подушка безопасности переднего пассажира; 6 – активные подголовники; 7 – задняя правая подушка безопасности; 8 – левая головная подушка безопасности; 9 – левая задняя подушка безопасности; 10 – датчик удара задней подушки безопасности со стороны водителя; 11 – натяжитель ремня безопасности; 12 – боковая подушка безопасности водителя; 13 – датчик удара боковой подушки безопасности водителя; 14 – подушка безопасности водителя; 15 – коленная подушка безопасности; 16 – блок управления подушек безопасности; 17 – датчик удара фронтальной подушки безопасности водителя; 18 – датчик срабатывания пиропатрона капота; 19 – датчик удара фронтальной подушки безопасности переднего пассажира

    Элементы пассивной безопасности

    Пассивные элементы безопасности — это те, которые помогают защитить пассажиров транспортного средства (ТС) от дальнейших травм, когда авария уже произошла. В отличие от активных функций безопасности, которые нацелены на предотвращение или смягчение аварий и возможных последствий, основная функция пассивных элементов заключается в защите водителя и пассажиров внутри ТС от различных по силе столкновений. Современные ТС содержат то, что инженеры иногда называют жизненным пространством.

    Жизненное пространство — созданная зона вокруг пассажиров ТС, в которой шансы избежать аварии с минимальными травмами более вероятны. Функции пассивной безопасности обеспечивают максимально возможную сохранность этого жизненного пространства и то, что пассажиры ТС остаются в этом пространстве на протяжении всей аварии. Область за пределами жизненного пространства — место, где более серьёзные травмы могут быть неизбежны.

    Знаете ли вы? Различные типы подушек безопасности испытаны на мотоциклах. В 2006 г. Хонда (Honda) представила первую серийную систему подушек для туристических мотоциклов Gold Wing.

    Например, если водитель, участвующий в ДТП, не пристёгнут ремнём безопасности, он может выйти за пределы жизненного пространства ТС, ударившись о лобовое стекло или другие части жёсткого салона ТС. В случае более сильного столкновения водитель без ремня часто полностью выбрасывается из автомобиля. Несмотря на классификацию этих признаков как «пассивных», они чрезвычайно важны, когда речь идёт о снижении тяжести травм в результате ДТП.

    Эти функции также постоянно развиваются и совершенствуются. Например, во многих новых автомобилях подушки безопасности не только надуваются из рулевой колонки, но также появляются вдоль боковых панелей и даже вокруг коленей. Также доступны усовершенствованные ремни безопасности, которые могут снизить уровень натяжения на теле человека, чтобы уменьшить количество травм, связанных с ремнями. Даже подголовники могут включать в себя технологию пассивной сохранности, чтобы снизить риск ударов.

    Примеры элементов пассивной безопасности автомобиля:

  • Зона выживания — обеспечена жёсткостью кабины, благодаря, например, боковому усилению.
  • Зоны деформации — являются структурным элементом защиты в ТС и расположены в передней, задней и правой части. Они управляют кинетической энергией столкновения, поглощая и распределяя её внутри внешних частей автомобиля, и не передают её на места пассажиров и водителя. Это предотвращает деформацию пассажирского салона и защищает от травм. Автомобильный салон превращается в «зону сохранности» за счёт контролируемого ослабления наружных частей автомобиля при одновременном усилении и увеличении жёсткости внутренней части кузова автомобиля, за счёт использования большего количества усиливающих балок и повышенной прочности стали. Ударная энергия, которая достигает «зоны сохранности», распространяется по максимально широкой области салона, чтобы уменьшить его деформацию.
  • Ремни безопасности — предназначены для поглощения инерционной энергии и предотвращения поступательного движения пассажиров ТС во время столкновения или внезапной остановки. Ремень безопасности снижает вероятность смерти или серьёзных травм в результате дорожно-транспортного происшествия, уменьшая силу ударов, обеспечивая правильное расположение пассажиров для максимальной эффективности подушки безопасности (если она установлена) и удерживая пассажиров от вылета через ветровое стекло.

  • Натяжители — во многих современных автомобилях ремни снабжены преднатяжителями (зажимами полотна), которые практически мгновенно фиксируют его в случае аварии для уменьшения инерционного движения вперёд пассажира при сильном столкновении. Кроме того, преднатяжители не позволяют пассажирам «проскальзывать» под свободно или слабо пристёгнутым ремнём. Существует три типа преднатяжителей ремней: механический, электрический и пиротехнический.
  • Подушки безопасности — служат удерживающей системой и поглощают энергию инерции между пассажирами и внутренней конструкцией салона — рулём, приборной консолью, стойками, обшивкой кузова и лобовым стеклом, обеспечивая мягкую амортизацию при столкновении и минимизируя риск травм. Современные автомобили имеют различные конфигурации подушек: фронтальная, боковая, коленная, головные «шторки» (предназначена для защиты головы и шеи), подушка сидения (предназначена для защиты от погружения тазовой части ниже поясного ремня), подушки безопасности пешеходов.
  • Многослойное стекло — это вид неопасного стекла, которое при разрушении удерживается внутренним слоем из поливинилбутираля или этиленвинилацетата, и уменьшает вероятность ранения пассажиров острыми осколками. При его повреждении появляется характерная картина растрескивания — «паутина», когда силы удара недостаточно для полного раскола стекла. Ламинированное ветровое стекло, установленное таким образом, чтобы его можно было легко вытолкнуть из автомобиля после аварии.
  • Правильно расположенные топливные баки — из соображений безопасности в современных автомобилях топливный бак обычно располагается перед задней осью вне зоны деформации автомобиля. Он изготовлен из прочного пластика и оснащён системой, предотвращающей утечку топлива при опрокидывании ТС.
  • Переключатели выключения топливного насоса — в случае аварии выключатель подачи топлива размыкается из-за силы удара и деактивирует электрическую цепь топливного насоса. Поток топлива будет остановлен, что предотвратит его утечку из любой части повреждённого топливопровода. Кроме этого, существует клапан опрокидывания, который отключает насос при перекидывании ТС.
  • Расположение аккумуляторной батареи вне зоны деформации.
  • Барьерные сетки для грузового пространства — устанавливаются между пассажирскими и грузовыми отсеками в фургонах и внедорожниках во избежание травмирования пассажиров незакреплённым грузом и обрушением крыши при опрокидывании автомобиля.
  • Разделённая рулевая колонка, поглощающая часть энергии при лобовом столкновении и предотвращающая попадание рулевого колеса в кабину.
  • Интерьер салона выполнен из мягких материалов и в соответствии с действующими требованиями (воспламеняемость и горючесть материалов, отсутствие острых краёв, мягкие приборные панели).
  • Использование замков в дверях ТС, которые препятствуют автоматическому открытию, но позволяют легко открывать дверь после столкновения.
  • Применение эргономичных сидений с боковыми спинками и возможностью смены положения передних сидений.
  • Защита ТС от запуска детьми.
  • Для защиты пассажиров при опрокидывании в ТС с открытыми кузовами (кабриолеты, внедорожники) служит рама ветрового стекла и жёсткий борт над автомобилем за задними сиденьями.

    Пассивную безопасность ещё можно разделить на внутреннюю и внешнюю.

    Рекомендуем для прочтения:

    • Какие самые безопасные автомобили
    • Как работает система автоматического торможения
    • Можно ли самому заменить подушку безопасности в автомобиле
    • Что делать, если горит лампа подушек безопасности

    Внутренняя

    Внутренняя пассивная система безопасности направлена на повышение сохранности транспортных грузов и снижение вероятности повреждений, ранений или смерти человека (водителя и пассажира) в ТС.

    Это обеспечивают конструктивный кузов (жёсткость центральной части и отсутствие деформации при опрокидывании) и элементы салона (отсутствие острых и опасных краёв, самопроизвольное открывание дверей, ремни, подушки, рулевая колонка и бамперы с энергопоглощающими элементами). К этой системе можно причислить запасные выходы, средства их открывания и инструкции.

    Внешняя

    Пассивная внешняя система безопасности касается внешних участников дорожного движения и состоит из средств уменьшения вероятности травм от прямого или непрямого контакта с элементами автомобильного транспорта.

    Минимизировать это опасный контакт можно такими средствами:

    • использование брызговиков,
    • соответствующая заметность автомобиля (отражатели и противотуманные фары, окраска кузова в контрастные цвета);
    • уменьшение опасного воздействия от столкновения (обтекаемая конструкция кузова, удаление острых углов, выступающих решёток, бамперов и ручек, кронштейнов антенн снаружи автомобиля, пешеходные подушки безопасности);
    • оптимизация работы светофоров;
    • профессиональное вождение;
    • хороший обзор сзади, спереди и по бокам автомобиля с помощью системы зеркал.

    Важно! Около 90% автомобильных аварий прямо или косвенно связаны с человеческим фактором.

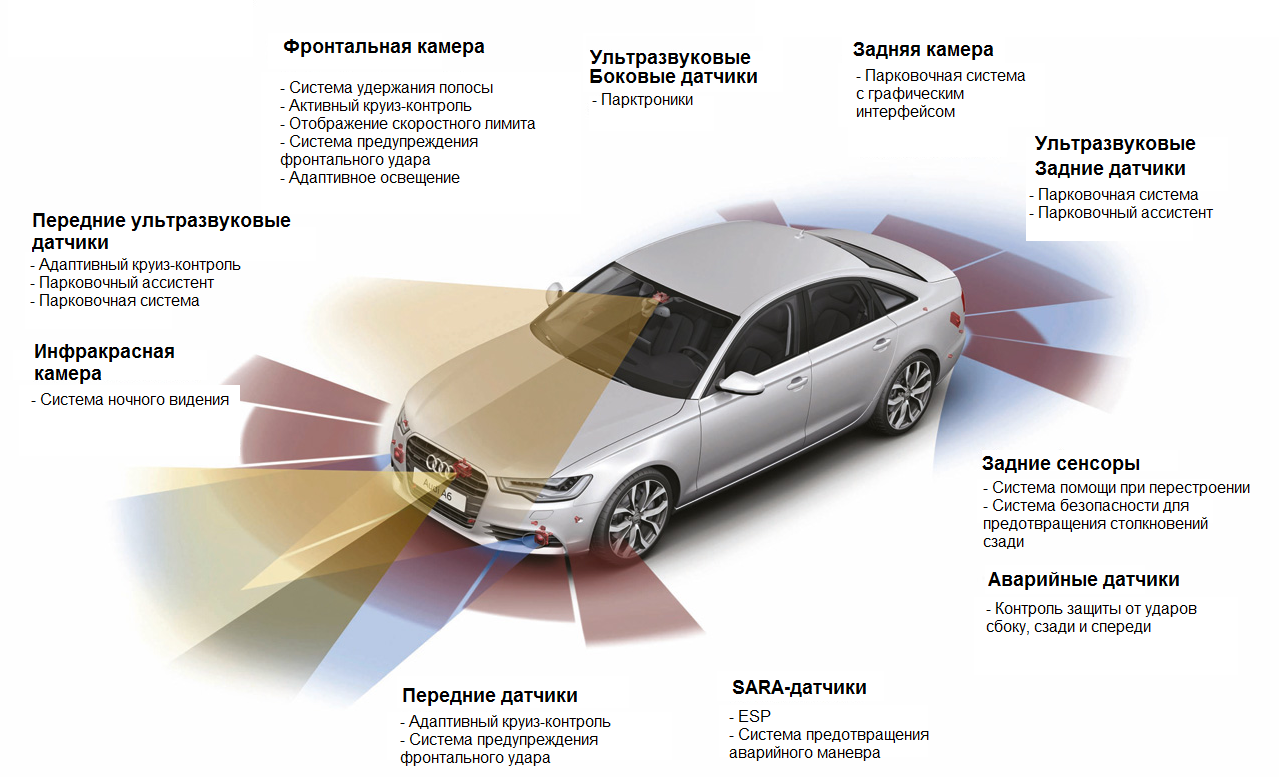

    Системы активной и пассивной безопасности автомобиля

    Безопасность автомобиля обеспечивается совместной работой систем активной и пассивной безопасности. Если система пассивной безопасности, элементы которой рассмотрены выше, не выполняет никаких действий до аварийной ситуации, то активная система работает, чтобы предотвратить аварию, — она всегда остаётся активной во время вождения и постоянно работает на предотвращение столкновений.

    Наиболее активные функции являются электронными и контролируются компьютером. Системы будут подавать водителю как визуальные, так и звуковые сигналы предупреждения при неизбежном столкновении и предпримут корректирующие действия, если водитель этого не делает.

    Системы активной безопасности:

    Улучшения в конструкции проезжей части, дорожного полотна и ТС неуклонно снижают уровень травматизма и смертности во всех странах. Производители автомобилей вкладывают значительные средства в разработку новых систем, которые направлены на предотвращение аварий на дорогах и устранение последствий несчастного случая. Внедрение таких технологий в качестве стандарта на новые ТС принесут значительные выгоды для безопасности дорожного движения.

    Пассивная безопасность автомобиля – что входит в это понятие?

    Дмитрий Сапко

    Условно все системы безопасности в современном автомобиле можно поделить на две категории: активные и пассивные решения. Активная безопасность – это комплексы и устройства, которые влияют на движение автомобиля, они направлены на предотвращение аварийных ситуаций. К примеру, ABS и ESP – это классические примеры активной безопасности. Они выполняют определенную работу, которая позволяет удержать автомобиль на нужном курсе или быстрее затормозить.

    Что же входит в пассивную безопасность автомобиля? Это довольно обширное понятие, но по классике сюда включают все системы, которые призваны уменьшить последствия любого ДТП.

    Основные системы пассивной безопасности:

    • конструкция кузова с прочной клеткой салона;
    • ремни безопасности, а также преднатяжители ремней;
    • подушки безопасности, которые срабатывают при ДТП;
    • элементы с запланированной деформацией в передней и задней части авто;
    • рулевая колонка с запланированной деформацией;
    • отделяемый от кузова педальный узел;
    • сминаемые элементы автомобильного интерьера;
    • активные подголовники;
    • разрушаемые на мелкие части автомобильные стекла;
    • элементы усиления конструкции автомобильного кузова;
    • элементы усиления моторного щита;
    • системы GPS-трекинга, автоматической фиксации аварий.

    Как видите, современный транспорт может удивить количеством различных систем безопасности пассивного типа. Давайте поговорим о каждом типе более подробно.

    Специальная конструкция кузова с усилениями клетки салона

    Если взять, например, старые автомобили из 1980-х годов, они производились по принципу стандартного металлического каркаса, обшитого кузовными элементами. Это не слишком безопасно, так как тонкие стойки крыши и дверей легко проминаются при авариях и становятся самыми опасными врагами для жизни людей в салоне. Современные авто оснащаются усиленной конструкцией клетки салона. Прогнуть дверные стойки и вообще каким-либо образом деформировать эту клетку довольно сложно.

    За счет этого удар может ощущаться более жестким, но система подушек безопасности позволит выжить водителю даже в авариях на высокой скорости. Конечно, это не работает в 100% случаев, но это действительно снижает риски для каждого водителя и пассажира современного автомобиля.

    Ремни с преднатяжителями

    На всех автомобилях сегодня установлены ремни безопасности для всех пассажиров. Пристегиваться во время поездки на авто – очень хорошая привычка. Она не только избавит вас от необходимости платить штрафы, но и сильно улучшит безопасность в автомобиле. Во время аварии ремень удержит человека в одном положении. Да, он надавит на определенные места на теле, вы получите синяк, но с гораздо большей долей вероятности останетесь живы.

    Преднатяжители ремней – это система, которая удерживает водителя или пассажира четко в определенной позиции до тех пор, пока натяжение не станет опасным для здоровья человека. Затем преднатяжитель постепенно ослабляет хватку. Это особенно хорошо работает в сочетании с эффективной системой подушек безопасности.

    Надуваемые подушки безопасности

    Современное авто оснащено минимум 6-8 подушками безопасности. Зачастую это подушка в рулевом колесе, в правой части торпедо, в сидениях водителя и переднего пассажира, а также боковые шторки. Все эти элементы сильно снижают риски для здоровья и жизни человека во время аварии.

    В момент столкновения датчики срабатывают, и подушки моментально надуваются, значительно увеличивая шансы людей на выживание. Подушки безопасности – наиболее эффективный и важный элемент пассивной безопасности современного автомобиля. Их конструкция постоянно дорабатывается и меняется, улучшая в целом эффективность работы.

    Кузовные детали с запланированной деформацией

    Современные авто часто оснащены элементами кузова, которые запрограммированы на деформацию определенным образом. Это позволяет значительно уменьшить влияние ДТП на клетку салона, смягчив удар. К примеру, силовая конструкция передней части автомобиля может быть устроена так, что она сгибается наружу, а металлические элементы конструкции служат дополнительным демпфером для смягчения удара.

    Такая же система может применяться в задней части, где обычно нет людей, а находится багаж. К сожалению, это довольно сложная и дорогая технология, поэтому в большинстве бюджетных автомобилей она представлена исключительно на бумаге. Для тестирования запрограммированной деформации производителю приходится разбивать сотни силовых конструкций кузовов.

    Складывающаяся рулевая колонка

    Рулевая колонка, которая складывается и деформируется определенным образом – важный элемент пассивной безопасности в серьезных авариях. Когда при ДТП передняя часть авто проминается полностью, обычная рулевая колонка нередко вылетает в салон и становится снарядом, который не щадит водителя автомобиля. Колонка также может сломаться в непредсказуемом месте и повредить ноги человека, который находится за рулем.

    Если реализовано запрограммированное складывание, колонка сложится так, чтобы нанести минимальный ущерб здоровью человека. Это также позволяет избежать блокирования водителей при сильных авариях. Такой подход очень важен для сохранения жизни и здоровья человека.

    Безопасный педальный узел

    Снова речь идет о сильных авариях, в которых педальный узел очень часто становится причиной повреждения ног водителя. Он выскакивает в салон и может сломать ногу или нанести другие травмы человеку за рулем. Если же он реализован в виде отделяемого от кузова элемента, педали просто выпадут наружу при аварии и не создадут дополнительной проблемы.

    Несмотря на довольно банальное пояснение, важность этого элемента пассивной безопасности доказана тестами. Владельцы машин, на которых такое средство безопасности реализовано, действительно гораздо меньше страдают при серьезных автомобильных авариях.

    Мягкие элементы интерьера в авто

    Мягкий и эластичный пластик, различные варианты обивки с наполнителями – все это не только улучшает водительский опыт, но и делает машину более безопасной. В частности, вы можете увидеть, что в дорогих иномарках водители и пассажиры получают гораздо меньше повреждений в ДТП. Это поясняет, почему мягкие детали интерьера так важны не только для комфорта поездки.

    Мягкий элемент не станет причиной сильного повреждения, даже если оторвется в процессе аварии и ударит человека по голове. А вот деталь из грубого пластика может не только сильно ударить человека в автомобиле, но и прорезать кожу, если элемент разломается на несколько частей.

    Активные подголовники

    Наиболее часто при ударах в заднюю часть автомобиля страдают водитель и пассажиры из-за быстрого непроизвольного движения головы назад. Подголовник может стать причиной сильного повреждения, вплоть до сотрясения головы, гематом и прочих неприятностей.

    Активные подголовники могут быть с механическими или электрическими приводами. В момент сильного удара головой о подголовник происходит смягчение, специальная система пружин отрабатывает и позволяет человеку избежать серьезных повреждений. Активные подголовники устроены достаточно сложно, так что в дешевых машинах вы зачастую их не найдете.

    Специальные закаленные автомобильные стекла

    Стекла в автомобиле обустроены таким образом, чтобы разрушаться на мелкие части при очень большом воздействии. Также пленка с обеих сторон стекла призвана удержать осколки вместе и не дать им рассыпаться. Раньше от осколков автомобильного стекла погибали многие водители и пассажиры автомобилей. Сегодня же даже при самых серьезных авариях стекло остается безопасным и не может навредить человеку сильно.

    Впрочем, дешевые китайские стекла произведены по другим технологиям. Если вам нужно заменить стекло на автомобиле, лучше использовать для этого оригинальные решения или продукцию известных производителей. Низкосортные бренды предлагают небезопасные детали, которые могут травмировать человека при аварии.

    Усилители автомобильного кузова и моторного щита

    Усиление автомобильного кузова позволяет определенным деталям сохранять свою форму даже при сильных, сложных и неприятных ударах. Такие детали обеспечивают максимальное сохранение ровности несущих элементов кузова, что способствует сохранению жизни людей в салоне. Внешне автомобиль может казаться полностью уничтоженным после аварии, но клетка салона остается невредимой в большинстве случаев.

    Усилители моторного щита нужны для предотвращения проскакивания двигателя в салон. Также раньше это было большой проблемой. Раскаленный и вращающийся по инерции силовой агрегат попадал в салон, обливал все вокруг кипящим антифризом и горячим маслом, оставляя мало шансов для людей, застывших от шока и боли после случившегося. На современных авто двигатель срывается с подушек и уходит вниз под машину при сильной аварии.

    Системы автоматической фиксации ДТП

    В разных странах действуют различные комплексы, которые позволяют фиксировать аварии, вызывать аварийные службы для спасения людей. К примеру, в России все новые автомобили оснащаются системой ГЛОНАСС. Это позволяет при сильных авариях автоматически оповещать службы и вовремя отправлять помощь. Также человек с помощью нажатия кнопки может сам вызвать службы спасения.

    Такие комплексы обычно подключены к системе датчиков. Как только датчики фиксируют ДТП, GPS-комплекс начинает отправлять сигнал бедствия в специально оборудованный колл-центр. Оттуда специалисты вызывают на место спасателей, если это необходимо. Такая система работает практически во всех цивилизованных странах.

    Часто задаваемые вопросы

    Насколько важна пассивная безопасность автомобиля?

    Это центральный фактор при выборе и покупке автомобиля в автосалоне. Поэтому изучению комплекса пассивной безопасности стоит уделить максимум времени перед окончательным принятием решения о покупке авто.

    Как восстановить пассивную безопасность после ДТП?

    Элементы пассивной безопасности не восстанавливаются в полной мере. Некоторые из них можно заменить, но после срабатывания других систем автомобиль должен быть отправлен на утилизацию.

    Какие системы пассивной безопасности самые эффективные?

    Каждая из описанных выше систем создана не просто так. Они создавались постепенно в истории автомобилестроения, когда инженеры получали статистику по смертям за рулем. Поэтому все эти системы спроектированы кровью погибших в автокатастрофах людей и чрезвычайно важны.

    Можно ли ездить на автомобиле с выстрелившей подушкой?

    Если подушка безопасности выстрелила, ее следует заменить и прописать в блоке безопасности. Если этого не сделать, вся система подушек не будет работать эффективно. При аварии вы можете получить серьезные повреждения.

    Что делать, если система безопасности не сработала?

    Если пассивная безопасность в автомобиле не сработала, и это привело к травмам, вы можете обратиться в суд и стребовать компенсацию с производителя автомобиля. В России таких прецедентов мало, но в практике США и Европы подобные дела выигрываются владельцами машин легко.

    Системы пассивной безопасности: спасут ли нас при аварии

    Про автодвижок

    Пассивная безопасность машины – система составляющих ТС, минимизирующая последствия аварии для людей. Важно следить за ее качеством и работоспособностью, понимать, что поможет избежать тяжелых травм и гибели. Многие «чудесные» спасения после ДТП объясняются именно результатом её правильной работы. О том, из чего складывается пассивная безопасность автомобиля, как сохранить ее, чем дополнить, читайте в этой статье.

    Важные элементы системы пассивной безопасности

    При резком торможении автомобиля или столкновении с препятствием неизбежен контакт находящихся в салоне людей с имеющимися внутри составляющими техники. Они и есть система пассивной безопасности. Понятие включает в себя:

    Читайте также: Отзывы о Рено Флюенс 1.6 автомат и механика

    Эти компоненты конструируют так, чтобы они не наносили дополнительных травм человеку, смягчали удар.

    Ремни безопасности и натяжные устройства ремней безопасности

    Функция ремней безопасности

    Ремни безопасности служат для ограничения перемещений водителя или пассажира, когда автомобиль наезжает на препятствие. Таким образом, пассажиры уже на ранней стадии вовлекаются в замедление автомобиля при ударе (рис. «Замедление автомобиля до полной остановки и смещение вперед водителя при столкновении с препятствием на скорости 50 км/ч»). Стандартное оборудование представляет собой трехточечный ремень безопасности с инерционной катушкой, ко­торая все чаще используется и на среднем си­денье заднего ряда. У регулируемых систем пряжка ремня прикреплена прямо к сиденью, а инерционная катушка — к средней или зад­ней стойке (рис.»Системы безопасности пассажиров»).
    Неплотно натянутый ремень (например, когда надет толстый пуховик) при ударе не позволит пассажиру быть вовлеченным в замедление ав­томобиля на ранней стадии. Сначала пассажир продолжает движение без удержания, что умень­шает защитный эффект ремня. Кроме того, осла­блению натяжения ремня способствует эффект замедления инерционной катушки (эффект «ленточно-катушечный») и растяжение ремня.

    Из-за ослабления натяжения трехточечные ремни безопасности обеспечивают ограни­ченную защиту в случае лобового столкно­вения на скорости более 40 км/ч с твердыми препятствиями, так как не могут безопасно предотвратить удар головы и туловища о рулевое колесо и панель приборов. В случае возникновения лобового столкновения на­тяжное устройство более плотно прижимает ремень безопасности к телу водителя (пасса­жира) и таким образом удерживает верхнюю часть туловища в положении, располагаемом как можно ближе к спинке сиденья. Это пре­дотвращает чрезмерное смещение водителя (пассажира) вперед, вызываемое инерцией масс. Натяжные устройства ремней безопас­ности улучшают ограничивающие характе­ристики трехточечного инерционного ремня безопасности и увеличивают степень защиты от возможного ранения.

    Предварительное условие оптимальной за­щиты состоит в том, чтобы первое движение водителя (пассажира) оставалось минималь­ным, поскольку они замедляют свое движе­ние одновременно с автомобилем. Активация натяжных устройств ремней безопасности решает эту проблему практически с момента удара и обеспечивает удержание пассажиров на максимально ранней стадии. Максималь­ное движение вперед с предварительно на­тянутыми ремнями безопасности составляет около 2 см; механическое преднатяжение длится 5-10 мс.

    Натяжные устройства ремней безопасно­сти активируются, в частности, при лобовых ударах, но это все чаще происходит и при боковых ударах. Это нужно для того, чтобы в случае ДТП с боковым ударом пассажиры были лучше защищены более плотно натяну­тыми ремнями.



    Что входит во внутреннюю и внешнюю безопасность транспортного средства

    Набор деталей, уменьшающих негативные последствия ДТП для человека, находится как внутри авто, так и на наружной его части. Первые созданы для спасения водителя и пассажиров. Вторые призваны уменьшить вред здоровью других участников движения. Внешняя пассивная безопасность включает в себя:

    • Особую конструкцию бампера, который должен иметь энергопоглощающие компоненты. Они могут быть на передней и задней частях. Поглощение энергии происходит за счет сминания деталей бампера. За счет этого пешеход получает удар меньшей силы. И салон машины повреждается не так сильно.
    • Внешние выступы авто. Разрушаясь при контакте с препятствием, они гасят силу удара.
    • Специальные приспособления, призванные предохранить контакт человеческого тела с более прочными или острыми компонентами машины. Они выступают в качестве щита, который снижает степень травматизации.

    Ещё на AutoLex.Net:

    Ситуации, во время которых можно и нельзя ездить без ПТС

    Иначе выглядит внутренняя пассивная безопасность. В эту совокупность входят составляющие, снижающие степень травматизации находящихся в салоне машины:

    • Кузов. Его качество, конструкция, материал – основа безопасности.
    • Элементы, предохраняющие салон от проникновения агрегатов машины внутрь. Иначе водителю и пассажирам не избежать дополнительных травм.
    • Ремни. Приспособления снизят силу удара о конструктивные составляющие салона и не дадут человеку вылететь наружу.
    • Подушки. В сочетании с ремнями воздушный мешок погасит энергию, с которой человек по инерции устремится вперед или в сторону.
    • Подголовники. При ударе приспособление спасет от сильного запрокидывания головы и травм позвоночника.
    • Дополнительные системы деструкции. Это отдельные компоненты из достаточно хрупких материалов, которые принимают основную силу удара на себя, легко разрушаясь. И когда волна доходит до человека, она уже значительно слабее.

    Конструкция и принцип действия ремней безопасности

    Натяжитель диагональной ветви трехточеч­ного ремня

    Виды и основные характеристики транспортных средств

    Во время столкновения натяжитель диа­гональной ветви трехточечного ремня компенсирует ослабление ремня и замедленное действие натяжного устройства путем втяги­вания и натяжения ленты ремня. Это иниции­рует защитный эффект ремня на ранней ста­дии. При скорости наезда 50 км/ч эта система достигает максимального эффекта в течение первых 20 мс столкновения и таким образом поддерживает защитный эффект подушки безопасности, для которой требуется около 40 мс до ее полного надувания.

    При активации система электрически за­жигает пиропатрон (рис. «Натяжитель диагональной ветви трехточечного ремня»). Давление взры­вающегося газа воздействует на поршень, соединенный со стальным тросом, который вращает катушку ремня, так чтобы он плотно прилегал к телу водителя (пассажира). Поэтому, ремень натягивается уже до того, как водитель (пассажир) начнет смещаться впе­ред. Эти натяжители позволяют втянуть ремень за 10 мс на 12 см.

    Активация натяжителя запускается датчи­ками ускорения, встроенными в ЭБУ. Кроме того, в передней части автомобиля устанав­ливаются датчики, обеспечивающие быстрое и безопасное обнаружение экстренных ситуа­ций. В основном используются микромеханические датчики ускорения. Аналитические алгоритмы в ЭБУ непрерывно считывают данные датчиков и определяют, имеет ли место ДТП.

    Поскольку воспламенение пиропатрона — процесс необратимый, решение о воспла­менении должно приниматься взвешенно; должно делаться различие с такими ситуа­циями, как, например, наезд на бордюр, когда срабатывания быть не должно. Сигналы должны обрабатываться как можно быстрее, чтобы натяжитель ремня срабатывал вовремя после наезда на препятствие.

    Натяжитель пряжечного типа

    При срабатывании от воспламенения пиропа­трона или пружинных систем этот натяжитель оттягивает пряжку ремня и одновременно под­тягивает диагональный и поясной ремни. На­тяжитель пряжечного типа повышает защиту от выскальзывания из-под поясного ремня безопасности («эффект подныривания»).

    Читайте также: Российское топливо: в чем отличия от европейского

    Натяжение происходит за то же время, что и у натяжителей диагональных ремней.

    Сочетание двух натяжителей

    Сочетание двух натяжителей — диагонального ремня и пряжечного типа-для одного ремня обе­спечивает большую длину натяжения, позволяя добиться большего удерживающего эффекта. На­тяжитель пряжечного типа активируется либо при достижении определенного уровня серьезности ДТП, либо в ответ на определенную задержку после срабатывания натяжителя диагонального ремня.

    Ограничитель усилия ремня

    В этом случае натяжные устройства ремней сначала натягивают их полностью (напри­мер, с максимальным усилием около 4 кН) и удерживают пассажиров. При превышении определенного натяжения ремня он осла­бляется и позволяет пассажиру сместиться вперед в большей степени. Кинетическая энергия пассажира преобразуется деформа­ционными элементами в энергию деформации. Примеры деформационных элементов, используемых в этой ситуации являются торсион в валу инерционной катушки и шов в ремне для управления срабатыванием.

    Другим вариантом является электронно­управляемый одноступенчатый ограничитель усилия, уменьшающий натяжение ремня до 1-2 кН путем зажигания детонатора, напри­мер, благодаря специальным швам в ремне, через определенное время после выпуска вто­рой ступени передних подушек безопасности (т.е. при полностью надутых подушках) и по­сле определенного смещения вперед.

    Ограничитель усилия натяжения ремня предотвращает возникновение пиков ускоре­ния и, соответственно, предотвращает риск перелома ключиц и ребер при получении внутренних травм.

    Общие требования

    Средства пассивной безопасности должны соответствовать условиям:

    • не иметь острых углов и краев, способных привести к дополнительным травмам;
    • быть изготовлены по ГОСТам в части размеров, особенностей конструкции;
    • исключать возможность неверного использования;
    • сохранять свои качества во время всего периода эксплуатации;
    • срабатывать определенным образом только в ходе аварии, а не во время обычного движения.

    Требования к пассивной безопасности автомобиля формируются на основе испытаний (краш-тестов). В России они содержатся в ГОСТах 18837-73 (ремни безопасности), 21936-76 (кузов), 24309-80 (подголовники) и многих других. Для всех выпускаемых транспортных средств обязательно соответствие Правилам ЕЭК ООН. Люди, находящиеся в авто, должны остаться в живых при:

    • наезде на стоящее на месте препятствие со скоростью 14 м/с;
    • столкновении со скоростью 19 м/с;
    • ударе сзади предметом массой менее 1250 кг со скоростью 22,2 м/с;
    • боковом столкновении под прямым углом со скоростью 9 м/с;
    • двукратном или трехкратном переворачивании при начальной скорости 14 м/с.

    Ещё на AutoLex.Net:

    Возникла трещина на стекле авто: когда можно исправить и как самому, а когда заменить стекло

    Последствия ДТП для автомобилей

    Самые тяжелые последствия наблюдаются в результате ударов «лов в лоб». Поэтому основная часть заводских испытаний пассивной безопасности имитирует именно этот вид аварий. При этом новый автомобиль врезают в деформируемые и жесткие препятствия:

    1. под разными углами,
    2. с разными скоростями,
    3. разными величинами перекрытия.

    Однако и такие тесты на пассивную безопасность не дают всей полноты картины. Производители стали сталкивать автомобили между собой, причем не только «одноклассников», но и машины разных «весовых категорий» и даже легковые с грузовиками, когда для «легковушек» остаются минимальные шансы.

    Благодаря результатам таких тестов на всех «фурах» с 2003 года стали обязательными противоподкатные балки.

    С выдумкой специалисты по пассивной безопасности подходят и к испытаниям боковыми ударами, используя:

    • разные углы,
    • скорости,
    • места ударов,
    • равновеликие,
    • разновеликие участники,

    — все, как с фронтальными тестами.

    Читайте также: Хендай солярис 2021 объем бака – Объем бензобака Хендай Солярис (Hyundai Solaris) 2011-2019 г.в. [ТАБЛИЦА]

    Кабриолеты и крупные внедорожники испытывают еще и на переворот, ведь по статистике число погибших в таких авариях достигает 40%.

    Часто производители испытывают свои автомобили ударом сзади на небольших скоростях (15-45 км/ч) и перекрытии до 40%.

    Это позволяет оценить, насколько защищены пассажиры от хлыстовых травм (повреждения шейных позвонков) и насколько защищен бензобак.

    Фронтальные и боковые удары при скоростях до 15 км/ч помогают определить степень ущерба (т.е. материальные затраты на ремонт автомобиля) при мелких ДТП.

    Отдельным испытаниям подвергаются сиденья и ремни безопасности в самой машине.

    Особенности пассивной безопасности кузова

    Степень защищенности водителя и пассажиров автомобиля в ДПТ во многом зависит от кузова машины. Он первым принимает удар при наезде или столкновении. Пассивная безопасность кузова зависит от материала, из которого он изготовлен, особенностей конструкции, дополнительных элементов.

    Каркас детали должен быть достаточно жестким, чтобы не рухнуть на людей сразу, и одновременно податливым для гашения силы удара. Используют прочные «ребра» в зонах крыши и дверных проемов, окон, а также легко разрушающиеся элементы, чтобы они обезопасили человека за счет принятия удара на себя. В современных авто устанавливают решетку, которая предохраняет от повреждения салон.

    Усиливающие элементы кузова

    Пассивную безопасность проверяют на куклах

    Все знают, что для проведения краш-тестов, т.е. испытаниях автомобиля на пассивную безопасность, используются манекены. Но далеко не всем известно, что к такому, казалось бы простому и логичному решению пришли не сразу.

    В начале для испытаний использовались человеческие трупы, животные, а в менее опасных тестах участвовали живые люди — добровольцы.

    Пионерами в борьбе за безопасность человека в автомобиле выступили американцы. Именно в США еще в 1949 году был изготовлен первый манекен. По своей «кинематике» он больше походил на большую куклу: его конечности двигались совсем не так, как у человека, а тело было цельным. Только в 1971 году GM создали более-менее «человекоподобный» манекен. А современные «куклы» отличаются от своего предка, примерно как человек от обезьяны.

    Сейчас манекены изготавливаются целыми семействами:

    • два варианта «отца» разного роста и веса,
    • более легкая и миниатюрная «супруга»,
    • целый набор «детей» — от полуторагодовалого до десятилетнего возраста.

    Вес и пропорции тела полностью имитируют человеческое состояние. Металлические «хрящи» и «позвонки» работают как человеческий позвоночник. Гибкие пластины заменяют ребра, а шарниры — суставы, даже ступни ног подвижны. Сверху этот «скелет» обтянут виниловым покрытием, упругость которого соответствует упругости человеческой кожи.

    Внутри манекен с ног до головы напичкан датчиками, которые во время испытаний передают данные в блок памяти, расположенный в «грудной клетке».

    В итоге стоимость манекена составляет — держитесь за стул — свыше 200 тысяч долларов. То есть, в несколько раз дороже подавляющего большинства испытуемых автомобилей!

    Зато такие «куклы» универсальны. В отличие от предшественников, они годятся для проведения тестов пассивной безопасности:

    1. фронтальных,
    2. боковых,
    3. наезда сзади.

    Подготовка манекена к проведению испытания требует точной настройки электроники и может занимать несколько недель. Кроме того, непосредственно перед тестом, на различные участки «тела» наносят метки краской, чтобы определить, с какими частями салона происходит контакт во время аварии.

    Мы живем в компьютерном мире, а потому специалисты по пассивной безопасности активно используют в своей работе виртуальное моделирование. Это позволяет собрать гораздо больше данных и, кроме того, такие манекены практически вечны.

    Программисты Toyota, например, разработали более десятка моделей, имитирующих людей всех возрастов и антропометрических данных. А на Volvo даже создали цифровую беременную женщину.

    Всемирный день памяти жертв ДТП

    Каждый год во всем мире в ДТП погибают около 1,2 миллиона человек, а полмиллиона получают травмы и увечья.

    Стремясь привлечь внимание к этим трагическим цифрам, ООН в 2005 году объявило каждое третье воскресенье ноября Всемирным днем памяти жертв дорожных аварий.

    Проведение краш—тестов позволяет повысить безопасность автомобилей и снизить тем самым вышеприведенную печальную статистику.

    Не следует забывать, что на дорогах большое количество подержанных автомобилей, не всегда соответствующих требованиям пассивной безопасности.

    Читайте также: Как можно слить бензин из машины?

    Публикации по темам: как взять автокредит, какую машину выбрать в кредит, условия автокредитования в банках на новые и подержанные автомобили, как досрочно погасить автокредит на машину, страхование КАСКО и ОСАГО для кредитного авто. Редакция сайта «Автомобиль в кредит» помогает разобраться в вопросах получения, погашения и обслуживания кредита на автомобиль

    Данная публикация была вам полезна?

    Сохраните закладку в социальных сетях!

    Общий бал: 0Проголосовало: 0

    Как взять Ниссан в кредит — выбор Nissan X-Trail по программе Nissan Finance

    Гарантия на автомобиль – ремонт авто по гарантии, обслуживание гарантийного авто

    Рекомендуем другие полезные записи данной тематики:

    Женский автомобиль — какие женские машины бюджетные и престижные
    9 советов покупателям подержанного автомобиля — осмотр бу авто

    Кредитный автомобиль: как не угодить в руки мошенников

    Как выбрать подержанный автомобиль: вся правда из под капота автомобиля б у

    Налог на доходы при продаже автомобиля меньше 3 лет владения

    Кредит на ремонт автомобиля — как отремонтировать машину в кредит

    Неисправная система

    Дефекты защитных составляющих автомобиля могут привести к серьезным травмам. Машины старше 3-летнего возраста регулярно проходят техосмотр. Но чтобы исключить неисправности пассивной системы безопасности, автовладелец и сам должен следить за ней. Самые проблемные части:

    • удерживающие ремни;
    • подушки;
    • неверно отрегулированные или вовсе снятые подголовники.

    Испорченными могут оказаться и другие составляющие. Но если хотя бы одна из них не функционирует, авто не соответствует условиям использования, изложенным в «Основных положениях по допуску ТС к эксплуатации…».

    Иногда дефектная пассивная безопасность транспортных средств обнаруживается у новой машины. Об этом может свидетельствовать, например, не выключающаяся контрольная лампочка. В подобных случаях, если ТС не подлежит ремонту, его можно вернуть в салон.

    Что такое активная безопасность

    Помимо пассивной системы предохранения человека в ДТП существует активная. Это набор технических и эксплуатационных возможностей машины, которые помогают предотвратить аварию и снизить ее риск. То есть активная и пассивная безопасность автомобиля – не одно и то же. Первая придумана для того, чтобы не пришлось действовать второй. Компоненты активной системы:

    • система противодействия блокировке тормозов;
    • совокупность антипробуксовочных составляющих;
    • набор элементов, обеспечивающих устойчивость авто;
    • особенности тормозной системы, дающие возможность останавливаться экстренно и распределять усилия на все движущиеся части ТС;
    • блокировка дифференциала, заставляющая вращаться все колеса вне зависимости от ситуации на дороге.

    Ещё на AutoLex.Net:

    Вычисляем правильно, какое давление должно быть в шинах для машины, мотоцикла, как правильно изменять давление

    Дополнять ее могут парктроник, круиз-контроль, вспомогательные системы спуска и подъема, ручной тормоз.

    Элементы пассивной безопасности ТС дали возможность не бояться высоких скоростей и плохих дорог. Но это удастся только при надлежащем состоянии системы. Поэтому автовладельцам важно следить за ее исправностью и не забывать о правилах.

    Общие положения

    Совокупность конструктивных элементов, применяемых для защиты пассажиров от травм при аварии, составляет систему пассивной безопасности ТС, действие которой направлено на снижение тяжести дорожно-транспортного происшествия.. Большинство систем пассивной безопасности срабатывают во время столкновения, если активные системы безопасности не смогли помочь водителю предотвратить столкновение или избежать его. Система должна обеспечивать защиту не только пассажиров и конкретного автомобиля, но и других участников дорожного движения.
    Важнейшими компонентами системы пассивной безопасности (SRS — Supplementary Restrait System) современных ТС (рис. 1) являются:

    • устойчивый к деформации кузов с крышей соответствующей прочности и зонами деформации в передней, задней и боковой частях автомобиля (они защищают пассажиров путем целенаправленного поглощения энергии столкновения);
    • система ремней безопасности с натяжителями, включая систему безопасности детей (ISOFIX);
    • система подушек безопасности (передних, боковых, коленных и головных (занавесок));
    • активные подголовники;
    • травмобезопасная рулевая колонка;
    • травмобезопасный узел педалей;
    • безопасные стекла;
    • аварийный выключатель аккумуляторной батареи (АКБ);
    • система защиты пешеходов и велосипедистов;
    • подушка безопасности для пешеходов;
    • система защиты при съезде с дороги;
    • система защиты при опрокидывании на кабриолете;
    • системы экстренного и аварийного вызовов и др.

    Рис. 1. Компоненты системы пассивной безопасности: 1 — аварийный выключатель АКБ; 2 — безопасный самооткрывающийся при столкновении капот; 3 — подушка безопасности переднего пассажира; 4, 5 — боковая подушка безопасности переднего пассажира; 6 — активные подголовники; 7 — задняя правая подушка безопасности; 8 — левая головная подушка безопасности; 9 — левая задняя подушка безопасности; 10 — датчик удара задней подушки безопасности со стороны водителя; 11 — натяжитель ремня безопасности; 12 — боковая подушка безопасности водителя; 13 — датчик удара боковой подушки безопасности водителя; 14 — подушка безопасности водителя; 15 — коленная подушка безопасности; 16 — блок управления подушек безопасности; 17 — датчик удара фронтальной подушки безопасности водителя; 18 — датчик срабатывания пиропатрона капота; 19 — датчик удара фронтальной подушки безопасности переднего пассажира

    Современной разработкой является система защиты пешеходов. Особое место в пассивной безопасности автомобиля занимает система экстренного вызова.

    Системы пассивной безопасности автомобиля имеют электронное управление, обеспечивающее эффективное взаимодействие большинства компонентов. Конструктивно система управления включает датчики, блок управления и исполнительные устройства.

    Датчики фиксируют параметры, при которых возникает аварийная ситуация, и преобразуют их в электрические сигналы. К ним относятся датчики удара, выключатели замка ремня безопасности, датчик занятости сиденья переднего пассажира, а также датчик положения сиденья водителя и переднего пассажира. На каждую из сторон автомобиля устанавливается, как правило, по два датчика удара. Они обеспечивают работу соответствующих подушек безопасности. При оборудовании автомобиля активными подголовниками с электрическим приводом датчики удара применяются в задней части. Выключатель замка ремня безопасности фиксирует использование ремня безопасности. Датчик занятости сиденья переднего пассажира позволяет в случае аварийной ситуации и отсутствии на переднем сиденьи пассажира сохранить соответствующую подушку безопасности. В зависимости от положений сидений водителя и переднего пассажира, которые фиксируются соответствующими датчиками, изменяется порядок и интенсивность применения компонентов системы.

    Сравнивая сигналы датчиков с контрольными параметрами, блок управления распознает наступление аварийной ситуации и активизирует необходимые исполнительные устройства элементов системы.

    К исполнительным устройствам системы пассивной безопасности относятся пиропатроны подушек безопасности, натяжителей ремней безопасности, аварийного размыкателя аккумуляторной батареи, механизма привода активных подголовников (при использовании подголовников с электрическим приводом), а также контрольная лампа, сигнализирующая о непристегнутых ремнях безопасности. Активизация исполнительных устройств производится в соответствии с заложенным программным обеспечением.

    В зависимости от типа и класса ТС применяются различные сочетания компонентов системы пассивной безопасности.

    Источник https://brutals.ru/hobbi/transport/sistemy-passivnoi-bezopasnosti-avtomobilya-opisanie-i-fynkcii/

    Источник https://avto-flot.ru/blog/passivnaa-bezopasnost-avtomobila—cto-vhodit-v-eto-ponatie.html

    Источник https://toyota-chr2.ru/ino-avto/passivnaya-bezopasnost-transportnyh-sredstv.html

    Читать статью  Системы активной и пассивной безопасности автомобиля

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
