Особенности и преимущества магнитной подвески

В процессе постоянного усовершенствования ходовой части автомобиля ученые и инженеры разработали уникальную магнитную подвеску. Некоторые ее варианты уже устанавливаются на автомобилях премиум-класса, остальные пока нашли применение лишь на опытных образцах. Из статьи узнаем, что такое магнитная подвеска: ее виды, характеристики, преимущества и недостатки, отличия от других типов подвесок.

Все, что нужно знать о магнитной подвеске

Электромагнитная подвеска – это довольно сложное устройство в виде стойки на каждое колесо, заменяющее пружину и амортизатор. Управляется она электронным блоком и предназначена для обеспечения более высокой плавности хода автомобиля.

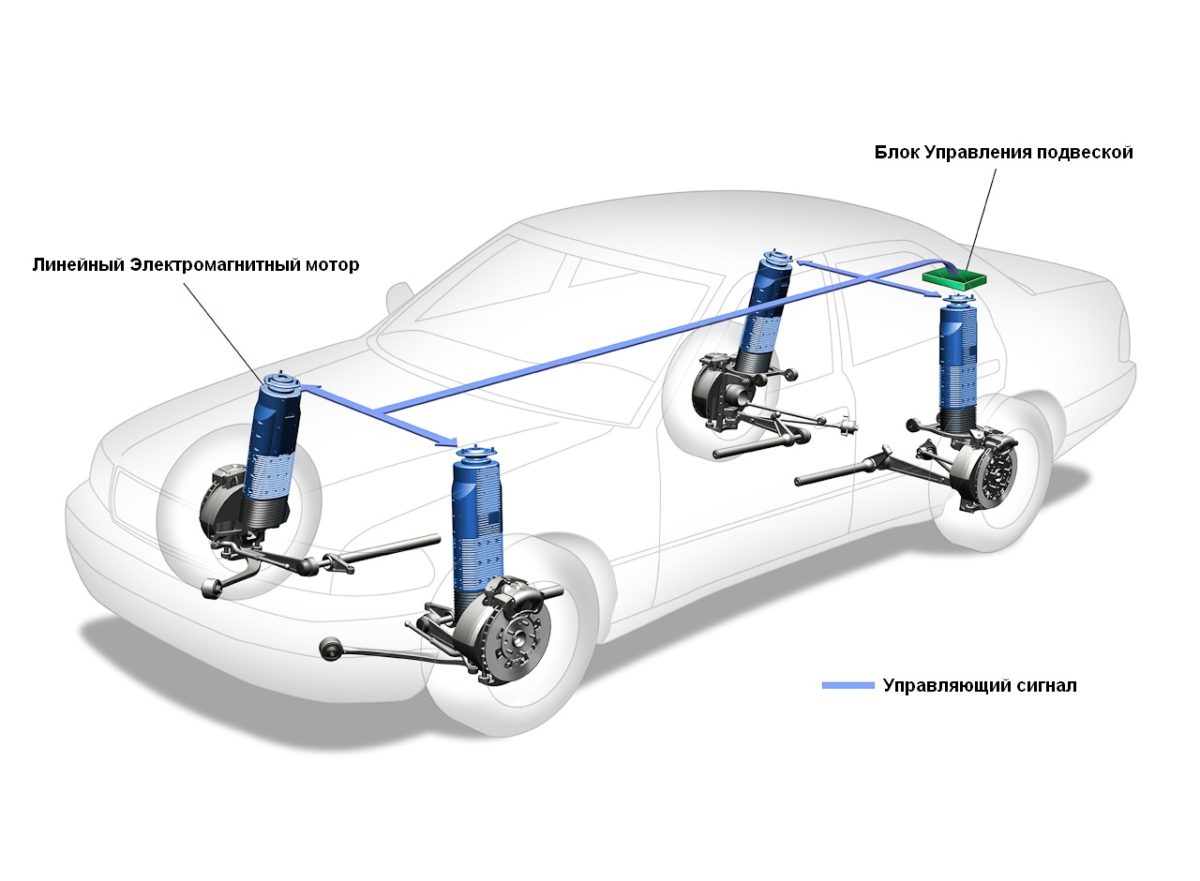

Общий вид электромагнитной подвески

Отличие магнитной подвески от классических ее предшественниц заключается в возможности работы при полном отсутствии пружин, торсионов, стабилизаторов, амортизаторов и других вспомогательных элементов. Здесь функции этих компонентов выполняют электромагнитные клапаны или магнитно-реологическая жидкость. Хотя некоторые подвески оснащены пружинами и амортизаторами на случай, если выйдет из строя автоматическая система управления.

Если в гидравлических подвесках функциональным элементом служит специальная жидкость, в механических – упругие элементы (пружины), в пневматических – воздух, то в случае магнитного аналога эта роль отводится электромагнитам. Фактически это позволяет автолюбителю отслеживать все показатели положения кузова и колес в режиме реального времени.

Преимущества и недостатки магнитной подвески

Достоинства магнитной подвески исходят из самого ее предназначения. К ним относятся:

  1. высокая плавность хода автомобиля;
  2. устойчивость автомобиля при движении на больших скоростях;
  3. высокий уровень комфорта и безопасности при движении по различным поверхностям;
  4. рациональное использование энергетических ресурсов машины.

На сегодняшний день главным недостатком такого вида подвески является лишь ее высокая стоимость.

Виды магнитных подвесок

В настоящее время известны три крупных мировых бренда, выпускающие магнитные подвески:

Остановимся на каждом из них более подробно.

Магнитная подвеска SKF

Электромагнитная подвеска, созданная шведской компанией, представлена в виде капсулы. Капсула состоит из двух электромагнитов. На основе данных со всех датчиков, собранных бортовым компьютером, корректируется жесткость демпфирующего элемента. Это позволяет выбрать оптимальный режим движения автомобиля.

Электромагнитная стойка SKF

Ключевой задачей, которая была поставлена перед шведскими специалистами при разработке своего варианта магнитной подвески, являлось достижение простоты и надежности конструкции.

В случае неисправности системы управления подвеска продолжает функционирование за счет пружины. Возможность перехода из автоматического режима в механический является главным преимуществом подвески SKF. Кроме того, устройство подвески позволяет избежать эффекта проседания при длительной стоянке машины.

Подвеска Delphi

Передняя и задняя стойки Delphi

В варианте от Delphi подвеска представлена в виде однотрубного амортизатора, заполненного магнитно-реологической жидкостью. Размер магнитных частиц в составе не превышает десяти микрон. Особое покрытие, добавленное в раствор в пропорции “один к трем”, препятствует слипанию частиц между собой.

Поршень амортизатора, управляемый электронным блоком, содержит в себе электромагнит. При подаче управляющего сигнала образуется магнитное поле и частицы принимают упорядоченную структуру. Вязкость жидкости увеличивается. Режим работы амортизатора меняется – он становится более жестким.

Главным преимуществом подвески является скорость реакции, не превышающая 1 м/с. Помимо этого при неисправности системы управления подвеска будет функционировать за счет гидравлического амортизатора. Это обеспечивает безопасность при управлении транспортным средством.

Электромагнитная подвеска Bose

Магнитная подвеска, разработанная ученым Арамом Боузом (да-да, именно тем, кто также производит премиальное музыкальное оборудование), является одной из самых популярных и обсуждаемых. В его трактовке устройство представлено линейным электродвигателем, который, в зависимости от режима движения, работает как упругий или демпфирующий элемент.

Отличительная особенность этой подвески – быстрота действия за счет работы магнитного штока. Амортизационный шток с установленными на нем постоянными магнитами совершает возвратно-поступательные движения по длине обмотки статора, расположенного в корпусе. Устройство сглаживает колебания при движении на неровных участках дороги. Это обеспечивает повышение эффективности управления транспортным средством.

Стойки от Bose

Подвеска Bose предусматривает большой диапазон различных настроек:

  • в процессе прохождения виража водитель может подобрать схему сигналов бортового компьютера таким образом, что опорным выступит заднее внешнее колесо;
  • в повороте подвеска перенесет нагрузку на переднее внешнее колесо.

Это обеспечивает повышенный контроль над управлением транспортным средством независимо от типа покрытия дороги.

Еще одной особенностью подвески Bose является режим «электрогенератор». При движении автомобиля по прямой колебания, вызванные неровностью дороги, превращаются в электрическую энергию. При этом электроэнергия не рассеивается в пространстве, а концентрируется в аккумуляторных батареях для дальнейшего применения.

К сожалению, не весь потенциал подвески Bose реализован до конца. Процесс тормозит разработка программного обеспечения.

Заключение

Магнитная подвеска, безусловно, позволяет добиться нового качества управления автомобилем. Она обеспечивает комфорт, хорошую управляемость и безопасность на дороге. В промышленных масштабах только очень крупные компании устанавливают на свои автомобили адаптивную электромагнитную подвеску. Например, магнитно-реологическая жидкость (как в подвеске Delphi) применяется в следующих адаптивных подвесках:

  • MagneRide от General Motors (Cadillac, Chevrolet).
  • Magnetic Ride от Audi.

Но прогресс движется очень стремительно. Технологии развиваются так быстро, что совсем скоро можно будет увидеть данное ноу-хау и на доступных бюджетных моделях, распространенных по всему миру.
