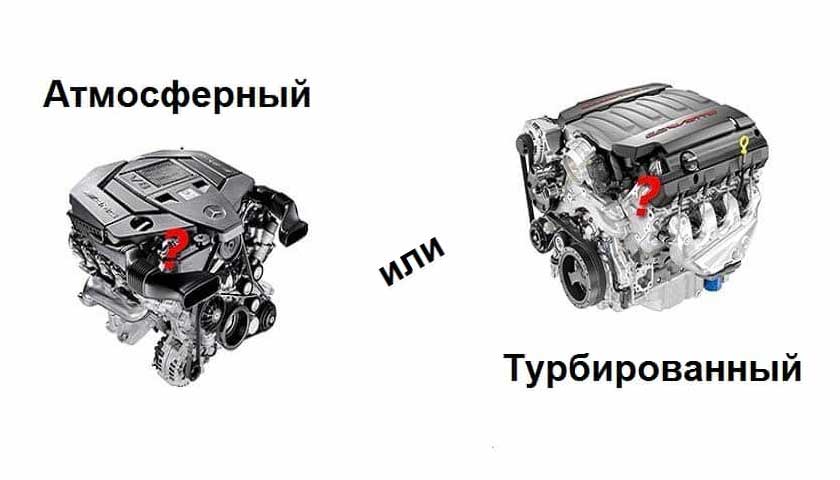

Что такое турбированный двигатель и чем он отличается от атмосферного

Мощность двигателя — одна из основных его характеристик. Чем выше данный показатель, тем бодрее машина будет реагировать на нажатие педали газа. Соотношение количества лошадиных сил и рабочего объема варьируется в зависимости от конструкции ДВС и наличия в нем турбины. В данной статье мы рассмотрим турбированные двигатели и расскажем о том, что это такое и чем они отличаются от классических атмосферных движков.

Что значит турбированный двигатель

По своему внутреннему устройству турбированный двигатель практически ничем не отличается от классического атмосферного мотора. А свое название он получил из-за специальной системы турбонадува, которая обеспечивает нагнетания давления в цилиндрах. В ее состав входит турбокомпрессор, охладитель или, как его еще называют интеркулер, а также сама турбина. Данная незамысловатая система использует энергию отработанных газов для нагнетания сжатого воздуха в камеру сгорания. Для этого приемный патрубок турбины соединен с выпускным коллектором, откуда и поступают газы, раскручивающие турбину и компрессор, который, находится на одном валу с турбиной и нагнетает давление в цилиндрах.

принцип работы турбированного двигателя

Принцип работы турбированного двигателя.

Таким образом в камеру сгорания попадает больший объем воздушной смеси, давая возможность топливу сгорать в полном объеме и выделять при этом больше энергии. Для того, чтобы сделать этот процесс еще более эффективным, турбина оснащается интеркулером, который охлаждает атмосферный воздух, тем самым уменьшая занимаемый им объем и позволяя закачать в двигатель еще больше кислорода за один такт.

Стоит отметить, что турбированный двигатели бывают как бензиновыми, так и дизельными. Турбины в бензиновых ДВС испытывают значительно более высокие нагрузки, чем турбины на дизеле. Поскольку температура отработанных газов в бензиновом агрегате составляет почти 1000 градусов, соответственно, воздействие на стенки турбины больше. Несмотря на то, что корпус турбины изготовливается из высокопрочных сплавов, ресурс работы изделия весьма ограничен. Чтобы хоть как-то продлить его, инженеры применяют для турбины бензинового ДВС ряд конструктивных особенностей, например, измененный угол входа отработанных газов, что снижает уровень разрушающего воздействия на ее стенки.

Плюсы и минусы турбированного двигателя

Турбированный двигатель имеет как немало сторонников, так и тех, кто считает, подобная система отличается крайней ненадежностью. Попробуем разобраться, какие доводы в пользу каждой из точек зрения существуют.

В первую очередь турбина привлекает внимание любителей быстрой езды, даже при сравнительно небольшом объеме ДВС она позволяет добиться впечатляющей разгонной динамики. К примеру, турбированный двигатель с объемом 1,8 литра может выдавать около 200 л.с., что уже обеспечивает хороший набор скорости.

Другое преимущество, которое получает владельцы турбированных моторов — снижение расхода топлива в расчете на общее количество лошадиных сил. Поскольку камера сгорания наполняется большим объемом воздуха, то и эффективность сгорания топливной смеси при этом возрастает. Очень важно учитывать, что если сравнивать показатели по потреблению горючего, исходя исключительно из объема силового агрегата, то турбированный двигатель будет наоборот потреблять больше топлива в сравнении с классическим атмосферным агрегатом.

принцип работы турбокомпрессора и турбины

Принцип работы турбокомпрессора и турбины.

А что же говорят те, кто выступает против турбированных двигателей? У них также достаточно аргументов:

  • Повышенные требования к качеству топлива и смазочных материалов. Заправляться придется только на проверенных станциях, а замена недешевого синтетического масла обязательно должна производиться вовремя (как правило, один раз в 10 000 км) и в строгом соответствии с предписаниями производителя.
  • Долгий прогрев автомобиля в холодное время года, а, следовательно, увеличенный расход топлива зимой.
  • Ресурс как турбины, так и самого двигателя в этом случае не превышает 120-150 тысяч километров. После этого, мотор обычно требует капитального ремонта, а турбина и вовсе меняется на новую. В обоих случаях для владельца это приведет к дополнительным расходам.

Таким образом, эксплуатация турбированного двигателя, хотя и дает его обладателю преимущества в динамике над схожими по объему атмосферными моторами, но требует гораздо более бережного и внимательного отношения. Плюс обслуживание машины с турбинной обойдется дороже, вследствие использования более дорого масла и более частом интервале его замены.

Читайте также: Чем отличается турбина от компрессора и что лучше?.

Чем отличается турбированный двигатель от атмосферного и что лучше

По своей сути конструкция турбированного двигателя полностью идентична конструкции атмосферного, как собственно и алгоритм функционирования обоих моторов. Отличия между ними заключаются в способе подачи воздуха в камеру сгорания. У турбированного этим занимается специальная система, использующая энергию отработанных газов. В классическом атмосферном моторе воздух попадает в камеру сгорания под действием обычного атмосферного давления, вследствие чего этот ДВС и получил свое название.

Читать статью  Почему более быстрый разгон автомобиля иногда приводит к уменьшению расхода топлива

Однозначно сказать, какой тип двигателя — турбированный или атмосферный лучше нельзя. Каждый решает самостоятельно, что для него важнее — динамические характеристики или простота в обслуживании и более длительный ресурс эксплуатации. Конечно, для спокойной и равномерной езды обычный атмосферник выглядит предпочтительнее, но вот, когда нужно совершить резкий маневр на дороге, например, быстро обогнать впереди идущую машину, дефицит лошадиных сил может сразу дать о себе знать.

Выбирая автомобиль лучше сразу определиться, чего вы хотите от него и на какие жертвы готовы при этом пойти. Дороговизна в обслуживании и необходимость переборки мотора уже на 150 тысячах могут отпугнуть начинающего автолюбителя, с другой стороны возможность получить под капотом 200 л.с. при объеме всего в 1,8 литра также выглядят очень привлекательно. Поэтому, выбирая турбированный двигатель, будьте готовы, что вложить в него придется значительно больше чем в атмосферный, особенно если машина не новая и предыдущий владелец халатно относился к ее обслуживанию.

Читайте также: Что такое компрессор в автомобиле и как он работает.

Что такое турбодвигатели, и надежны ли они [Пост для новичков]

Простыми словами: почему турбомоторы все чаще встречаются на автомобилях?

По мере того, как правительства самых автомобилизированных стран мира продолжают бороться за экономию топлива и регулирование выбросов, двигатели с турбонаддувом среднего и малого объема становятся все более распространенными.

Считается, что компактные двигатели с турбонаддувом могут сочетать в себе превосходную топливную экономичность при аккуратном использовании в городском потоке (по крайней мере, на бумаге) и при этом иметь высокую пиковую мощность (как минимум на бумаге) на максимальных оборотах. По этой причине автопроизводители повсеместно начали использовать этот тип моторов для того, чтобы их продукция могла соответствовать все более строгим стандартам по экологичности выбросов и, как прежде, давать клиентам тот же уровень мощности, каким он был раньше, а иногда предлагать даже более высокий.

В этой статье мы кратко опишем, как работает двигатель с турбонаддувом (иногда их также называют «двигатели с принудительной индукцией»), и ответим на распространенные вопросы потребителей, которые рассматривают как вариант покупку турбированных среднеобъемников, но ни разу с ними не сталкивались.

Но прежде сделаем небольшое отступление: в наши дни турбированные двигатели можно обнаружить на всех типах транспортных средств, включая спорткары, кроссоверы, внедорожники и даже пикапы, поэтому мы надеемся, что этот пост вооружит вас полезными базовыми знаниями, которые вам понадобятся при выборе нового или подержанного современного автомобиля.

Что такое турбодвигатель, и как работает турбированный мотор?

Если говорить простыми словами, работа турбины заключается в следующем: турбокомпрессор втягивает воздух, сжимает его, а затем подает сжатый воздух во впускной коллектор вашего двигателя. Этот плотный, насыщенный кислородом воздух под давлением затем резко поступает в камеру сгорания в тот момент, когда поршень совершает движение вниз. С большим количеством кислорода, поступающего в двигатель на более высокой скорости, можно сжечь больше топлива за один и тот же временной промежуток. А сжигая больше топлива, вы получаете больше энергии. Мощность растет, автомобиль становится более восприимчивым к нажатию на педаль газа.

Однако это только одна часть процесса наддува. Второй, не менее важный этап инициируется после завершения цикла сгорания. Раскаленные отработавшие газы на большой скорости устремляются по выпускному коллектору, выходят из камеры сгорания через выпускное отверстие. По мере продвижения на определенном отрезке выпускного канала (у разных автомобилей это расстояние разное, но по общему правилу чем оно меньше, тем больше мощности отдается турбине) газы встречаются с лопастями турбонагнетателя и начинают вращать колесо турбины за счет очень большого давления и, конечно же, скорости потока.

Вращающееся колесо компрессора втягивает новую прохладную часть атмосферного воздуха с противоположной стороны турбины при помощи аналогичных лопастей, начиная процесс сначала.

Это не сложный процесс, но новичку его, может быть, будет трудно представить, поэтому взгляните на эту диаграмму:

Все работает на первый взгляд, как часы, но с процессом доставки есть одна небольшая проблема: прохладный атмосферный воздух во время сжатия нагревается, тепло отнимает мощность вашего двигателя.

Инженеры давно решили и эту нестыковку. Сжатый воздух перед подачей во впускной коллектор должен быть охлажден. Для того чтобы сделать это, воздух под давлением на своем пути к впускному коллектору пройдет через теплообменный аппарат, иногда вызываемый «intercooler».

Принцип работы аппарата идентичен тому, что происходит в жидкостном радиаторе, с тем лишь отличием, что воздух охлаждает воздух (самая распространенная схема «воздухо-воздушная»), поскольку, чтобы охладить разогретый сжатый воздух, используется внешний воздушный поток, набегающий на автомобиль по мере того, как вы движетесь вниз по дороге. Также существуют промежуточные охладители наддувочного воздуха, работающие на воде, в таком радиаторе используется холодная вода для охлаждения воздушной массы до нужной температуры.

Плюсы и минусы турбированного двигателя

Теперь, когда новички познакомились с основами работы турбины (ее также называют «улиткой» за визуальное сходство входной части турбины с панцирем моллюска), можно приступать к рассмотрению двух основных преимуществ турбированного двигателя – большая выходная мощность и повышенная топливная эффективность.

Поскольку турбонагнетатель позволяет небольшому двигателю производить больше мощности, разработчики могут использовать силовые агрегаты меньшего объема.

Читать статью  Можно ли поставить двигатель большей мощности и/или объёма и как?

Меньший по объему двигатель, как правило, потребляет меньше топлива, чем более объемный мотор (данный постулат сейчас активно подвергается сомнениям, особенно ввиду множественных скандалов, связанных с занижением экономичности и экологичности), что способствует некоторой экономии топлива на определенных режимах работы агрегата (обычно это неспешная работа мотора на низких оборотах в городских условиях).

Двигатели с турбинами, нагнетая больше обогащенного кислородом воздуха внутрь цилиндров, улучшают сгораемость горючей смеси, уменьшая объем количества выбрасываемых вредных отходов. По этим причинам двигатель с турбонаддувом может быть более эффективным, чем атмосферный двигатель (без установленной турбины) при аккуратном движении.

Однако эффективность и экологичность турбированного двигателя может быстро упасть, если вы начнете агрессивно ездить. Почему это неминуемо произойдет? И здесь все достаточно банально. Для того чтобы двигатель работал правильно и не выходил из строя, он должен достичь надлежащего соотношения топливовоздушной смеси, миксующейся в камере сгорания (как правило, это происходит в камере сгорания). Турбина же будет доставлять больше кислорода в двигатель, особенно при условии полного нажатия на педаль газа: «тапок в пол», поэтому, во-первых, двигатель начнет сжигать больше топлива при таком сценарии.

Работа турбонагнетателей также увеличивает давление в двигателе вашего автомобиля. При работе мотора с высоким давлением вы рискуете столкнуться с «предварительным зажиганием» – так называется несанкционированное воспламенение топлива до того момента, как свечи зажигания должны дать искру и воспламенить его. Для проявления этого явления достаточно мощно ускориться на турбированном автомобиле. Давление внутри цилиндров подскочит, что увеличит шансы на преждевременное зажигание топливовоздушной смеси.

Современные двигатели оснащены датчиком детонации и программным обеспечением, которые помогают предотвратить предварительное воспламенение, обнаруживая его и распыляя дополнительное топливо в камеру, способствуя дальнейшему увеличению расхода топлива.

По этой причине многие современные турбированные двигатели также будут рассчитаны на работу на премиальном бензине. Топливо с более высоким октановым числом имеет меньше шансов к детонации, что делает его идеальным для небольших турбомоторов с высокой степенью сжатия.

Вы можете выяснить, какой бензин подходит для вашего автомобиля, в руководстве пользователя. Но если это современный турбированный двигатель, есть хороший шанс, что он использует 95 или 98 бензины.

В то время как многие современные двигатели довольно надежны, турбированные двигатели поставляются с рядом дополнительных компонентов на пути к самому турбокомпрессору: интеркулера и всех трубопроводов, необходимых для доставки сжатого охлажденного воздуха в двигатель. Это может сделать ремонт двигателя или его обслуживание дороже по сравнению с традиционным атмосферным мотором.

В плане надежности все зависит от транспортного средства. Надежнее всего изучить рейтинги надежности и затраты на ремонт приглянувшегося турбированного автомобиля, поскольку эти цифры варьируются от модели к модели. В целом вам больше не нужно беспокоиться о том, что автомобиль с турбонаддувом ненадежен – технология прошла долгий путь с 1980-х годов.

Напомним плюсы и минусы турбированного двигателя:

За:

Больше мощности и крутящего момента от двигателя меньшего объема;

Больше крутящего момента на низких оборотах;

Может обеспечить лучшую топливную экономичность при движении в спокойном режиме

Против:

Экономия топлива «испарится», если ездить агрессивно;

Может потребоваться дорогое топливо премиум-класса (скорее всего, так и будет);

Увеличится стоимость ремонта и обслуживания

Надежны ли турбированные двигатели?

Как мы кратко коснулись выше, двигатели с турбонаддувом сложнее и имеют больше деталей, чем моторы без турбонаддува. В то время как большинство современных двигателей с турбонаддувом довольно надежны, более сложная конструкция может повысить затраты на ремонт, если у вас возникнут проблемы или произойдет столкновение на дороге. Турбина может также увеличить износ некоторых компонентов из-за повышенной нагрузки, что может сократить жизнь двигателя с течением времени. Плюс не стоит забывать, под какими нагрузками трудится сама турбина. Скорости вращения лопаток гигантские, нагрев большой – выйти из строя на 100-150 тыс. км может легко! Плюс многое зависит от смазочных материалов, качества самой турбины, качества топлива и т. д. А стоимость турбокомпрессоров может «кусаться».

По общепринятому правилу чем проще мотор, тем он надежнее. Атмосферный двигатель без турбины проще, значит, и надежнее.

Как я могу определить отказ турбины?

Ниже приведем подробную табличку наиболее распространенных отказов турбин. Чтобы узнать больше, переходите по ссылке выше.

При увеличении скорости слышен свист турбины. Возможно, поврежден вал турбины. Свист вызван из-за металлического трения.

Утечка масла в турбокомпрессоре. Возможно на валу есть сколы (износ). Масло попадает в выхлопную систему.

Возможно, турбине не хватает воздуха для подачи в двигатель. В результате в камере сгорания неправильная смесь топлива и кислорода. В итоге в процессе сгорания топлива образовывается черный дым. Скорее всего, в автомобиле есть утечка, поступаемого в двигатель, воздуха.

Что такое наддув?

Турбонагнетатель и нагнетатель предназначены для достижения одной и той же цели: увеличить мощность двигателя, нагнетая воздух в двигатель вашего автомобиля.

Турбокомпрессор использует отработанные выхлопные газы для вращения колеса компрессора и подачи сжатого воздуха в двигатель. Нагнетатель, однако, прикреплен к коленчатому валу вашего двигателя ремнем. Ремень вращает два «винтовых ротора» внутри нагнетателя, которые сжимают воздух и подают его в двигатель. Воздух подается в цилиндры через отверстие внизу короба нагнетателя. Вы можете увидеть, как это работает, в gif ниже:

Читать статью  Как устроен автомобиль: схема, принцип работы и особенности

Мы надеемся, что эта статья ответила вам на все основные вопросы, которые у вас могли возникнуть относительно двигателей с турбонаддувом. Приятной езды на хороших автомобилях!

Так ли страшна турбина? Как правильно ездить с турбомотором и сколько может стоить ремонт

В России панически боятся турбированных моторов, предпочитая менее мощные и эффективные «атмосферники». Разбираемся, как не «убить» турбину раньше срока и во сколько встанет ее обслуживание или замена.

В нашей прошлой публикации мы уже сравнивали турбированный и атмосферный моторы, пытаясь понять, в чем их отличие и какой из них лучше выбрать. Допустим, что вы уже приобрели машину с наддувным двигателем или вот-вот собираетесь ее купить.

Как устроена турбина?

В общем-то, турбокомпрессор устроен просто. Главная деталь — это картридж. Внутри него размещается вал, а с двух противоположных концов к этому валу прикреплены турбинные колеса. Для того чтобы вал нормально вращался и не грелся, к нему под давлением подается моторное масло. Также к картриджу идет и трубка с антифризом для дополнительного охлаждения.


По бокам к корпусу картриджа прикреплены две «улитки» — горячая и холодная, внутри которых вращаются турбинные колеса. В горячую поступают выхлопные газы, раскручивают колесо, а затем «улетают» в выхлопную трубу через боковое отверстие улитки. Турбоколесо в холодной улитке всасывает чистый атмосферный воздух из впускного тракта и гонит его под сильным давлением дальше во впускной тракт к цилиндрам мотора.

Такова общая схема турбины, и мы не будем сейчас вдаваться в тонкости конструкции и различные варианты компоновки. Впрочем, стоит упомянуть новое поколение турбин, где масло подается под более низким давлением, а вал вращается в очень дорогих и сверхпрочных шариковых подшипниках.


Будет ли турбина «есть» масло?

Как мы уже говорили, без масла турбина работать не может. Обычно для герметизации вращающихся валов используют резиновые сальники (как в двигателе и коробке передач), но никакие сальники не смогут выдержать режимы работы турбины. Рабочая температура в ней достигает тысячи градусов, а частота вращения валов — сотен тысяч оборотов в минуту. Это намного более суровые условия, чем в моторе.

Валы и втулки в турбине подогнаны друг к другу с очень высокой точностью, и за счет этого масло не должно сочиться сквозь них, если турбина исправна. Но как только зазоры увеличиваются, масло через «холодную» часть турбины засасывает во впускной коллектор двигателя вместе с нагнетаемым воздухом. В таких случаях говорят, что «турбина гонит масло».


Из-за чего это происходит?

  • Естественный износ рабочих поверхностей валов и втулок.
  • Пониженное давление масла в двигателе: турбине не хватает смазки, и она сильнее изнашивается.
  • Повышенное давление масла в двигателе: масло попросту выдавливает через щели между втулками и валами.
  • Повышенное разрежение во впускном коллекторе — масло из турбины туда засасывает. В результате двигатели, где зазоры в цилиндрах близки к идеальным, угар масла из-за неисправной турбины может достигать нескольких литров на сотню километров. Вот этого-то и боятся сторонники безнаддувных моторов.

Каков ресурс турбины?

Здесь все очень индивидуально и зависит от стиля езды. В среднем на бензиновых двигателях ресурс турбины составляет 150 тысяч километров. На дизельных двигателях — 250 тысяч километров. Однако если ездить быстро, перекручивая двигатель и турбину, то ресурс может сократиться и до 100, и до 60 тысяч.


Как понять, что турбина просится в ремонт?

Главный признак скорой кончины турбины — синеватый дым из выхлопной трубы. Его появление означает, что в цилиндрах вместе с топливовоздушной смесью сгорает масло. Весьма вероятно, что во впуск это масло попало именно через турбину. Чтобы провести диагностику, не нужно обладать дипломом автослесаря. Достаточно иметь книжку по устройству автомобиля, где нарисовано расположение узлов под капотом, и немного свободного времени.

  • Найдите впускной патрубок, по которому воздух попадает в турбину и открутите его. Засуньте руку в «улитку» турбины и нащупайте вал, на котором закреплена крыльчатка. Покачайте его, и если есть люфт, то через щели наверняка сочится масло.
  • Найдите интеркулер и загляните внутрь. Если внутри есть масло, то турбина его «гонит». Чем больше масла, тем выше износ.

Еще иногда на приборной доске турбированных автомобилей есть указатели температуры и давления турбины. Соответственно температура не должна быть повышенной, а давление — пониженным.

Все эти советы обязательно нужно учесть, если вы покупаете турбированную машину с пробегом. Турбина — вещь дорогостоящая, и ее дефект может обернуться для вас, как для будущего владельца, крупными затратами.


Сколько стоит ремонт турбины и что в ней ремонтируется?

Когда турбина выходит из строя, можно пойти тремя путями.

Поменять турбину целиком. Чаще всего это совершенно лишняя затея, потому как масло гонит картридж, а корпуса-«улитки» остаются целыми и менять их не нужно. Замену турбины в сборе любят предлагать официальные дилеры и мультибрендовые сервисы, мастера на которых плохо разбираются в турбинах и ставят задачу получить с клиента максимум денег.

Почем? Cнятие, отсоединение трубок подачи масла и антифриза и установка турбины обратно стоит около 4 000 – 5 000 рублей.

Поменять картридж турбины. Под замену идет исключительно сам рабочий элемент турбокомпрессора — корпус с валом и крыльчатками. Поменять готовый картридж может даже мастер, который не специализируется на турбинах. Задача состоит в том, чтобы открутить несколько гаек крепежа, а потом закрутить их обратно.

Почем? Стоимость картриджа с заменой — около 15 000 – 20 000 рублей.

Отремонтировать картридж. Такая работа под силу исключительно мастерам специализированных автосервисов. Турбину разбирают полностью, моют ультразвуком, выявляют изношенные элементы и меняют их. Корпус картриджа растачивают на токарном станке, а затем всю конструкцию балансируют в два этапа, чтобы на скорости до 150 – 200 тысяч оборотов в минуту не было вибрации. Затем еще в картридж закачивают под давлением масло, чтобы проверить на герметичность.

Почем? Цена ремонта турбины зависит от массы факторов и колеблется от 7 000 до 25 000 рублей. Важно понимать, что если мастера называют серьезную сумму, то зачастую проще купить новую турбину.
