Как переделать легкий мотоцикл в электробайк с минимальной доработкой

Содержание

Как переделать легкий мотоцикл в электробайк с минимальной доработкой

Электромотоциклы очень выгодны в плане эксплуатации, но поскольку являются новинкой, то пока стоят недешево. Если для вас внешний вид техники не критичен, то можно с небольшими затратами переоборудовать в электробайк почти любой легкий мотоцикл или мопед, избавившись тем самым от необходимости покупать бензин.

Как переделать легкий мотоцикл в электробайк

Материалы:

  • электромотор 750 Вт 48 В — http://ali.pub/4cyknr;
  • литий ионный аккумулятор 48 В 35 А/ч — http://ali.pub/4cykr9;
  • универсальный контроллер 48 В 1000 Вт — http://ali.pub/4cykt0;
  • стальная плита.

Установка электромотора

Как переделать легкий мотоцикл в электробайк

Предлагаемый вариант переоборудования мотоцикла в электробайк подразумевает сохранение коробки передач и внесение в него минимальных конструктивных изменений. Перед установкой электромотора нужно снять из мотоциклетного двигателя все лишнее, освободив место для модернизации.

Как переделать легкий мотоцикл в электробайк

На выброс уйдет карбюратор, головка цилиндра, цилиндр, воздушный фильтр.

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Выступающий шатун можно просто перепилить пополам, чтобы не усложнять разборку.

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Нужно подготовить место под подключение вала электромотора к цепи ГРМ, используя для этого штатную звездочку.

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Далее вырезается толстая стальная или алюминиевая плита, чтобы установить ее в качестве проставки под электромотор. К остаткам бензинового мотора она прикрепляется через штатные отверстия для прикручивания цилиндра.

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Стандартный мотор марки «BM1418ZXF» имеет встроенный редуктор, который нужно демонтировать.

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

На вал электромотора устанавливается ранее снятая звездочка. Сверху нее накидывается цепь и дается натяжка, чтобы сделать разметку крепления электродвигателя к плите. По разметке сверлятся отверстия, и через них он закрепляется болтами с гайками.

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Для питания электромотора на раму мотоцикла устанавливается аккумуляторная батарея. Благодаря удалению лишних деталей для этого появится место. Батарея оснащается универсальным контроллером. К ней подключаются фара, стопы и поворотники. Естественно бортовая сеть мотоцикла модернизируется, поскольку старая несовместима с новым аккумулятором на 48В.

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Благодаря сохранению коробки передач мотоцикл может ездить с разной скоростью, несмотря на то, что электродвигатель всегда выдает одинаковые обороты. Поначалу будет непривычно на новом управлении, но ко всему можно привыкнуть. Главное ездить аккуратно и плавно, поскольку цепь ГРМ все же не столь крепкая как приводная. Предложенное решение переоборудования мотоцикла подойдет почти для любого байка. Главное понять саму идею, чтобы доработать данную конструкцию под особенности строения своего бензинового мотора.

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

Как переделать легкий мотоцикл в электробайк

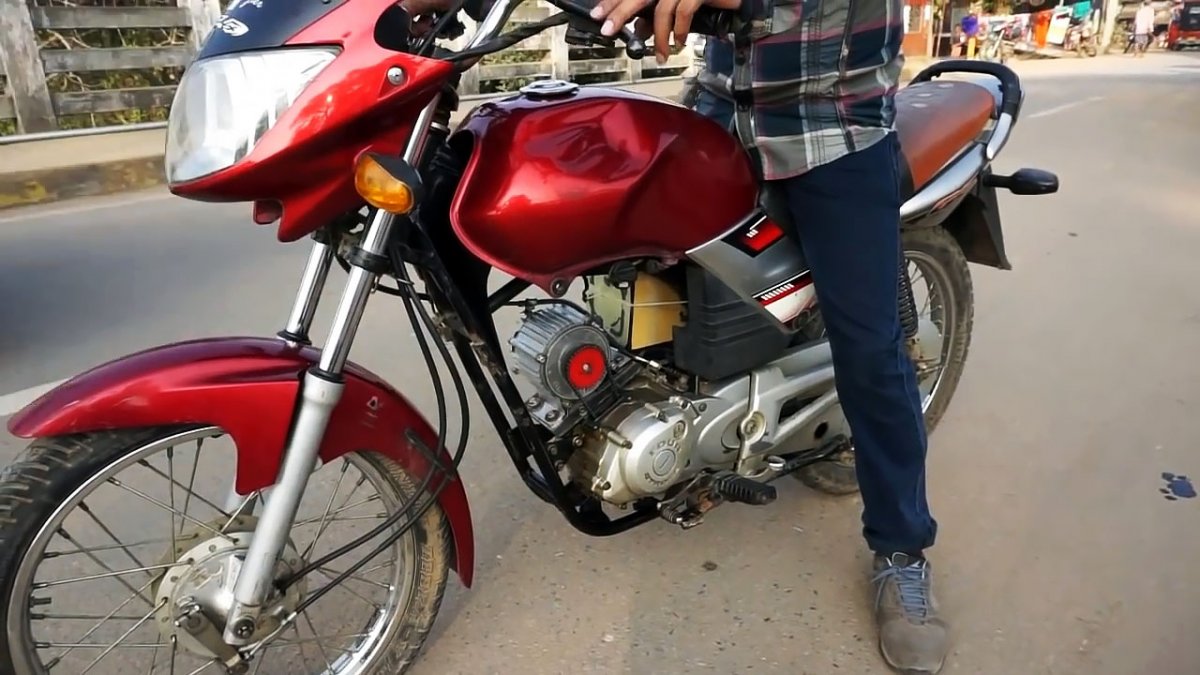

Данный электробайк отлично разгоняется до 50 километров в час.

Как переделать легкий мотоцикл в электробайк

Смотрите видео

Своими руками авто мото электроника

Занимаясь электроникой, мы часто настолько глубоко погружаемся в процесс, что забываем о своём здоровье. А ведь выходить на свежий воздух жизненно важно каждому без исключения! Так почему бы не совместить приятное с полезным? Вот только включить любимый паяльник или же другие приборы на улице отнюдь некуда, поэтому и вытекает необходимость в создании простого преобразователя напряжения из 12 в 220 вольт. В который можно будет подключить телевизор,или же другую технику. Схема такого преобразователя показана ниже.

Зарядка автомобильного АКБ на ардуино нано

Когда ваш АКБ сел,а покупать зарядное устройство дорого,так как цены на них от 2к,можно сделать такое зарядное устроствойство для АКБ на плате ардуино нано своими руками.

Bluetooth в магнитолу

Частая проблема старых магнитол,а так же и другой техники,это отсутствие такой функции,как Bluetooth.

В этой статье,я расскажу как своими руками добавить Bluetooth(блютуз) в магнитолу если там есть хотя бы функция AUX.

Данная переделка обойдется не дорого,а не достающий компонент,можно будет заказать с известного сайта Aliexpress.

Так же Bluetooth по такому же принципу можно добавить в музыкальный центр,или магнитофон.Или просто к усилителю звука.

Усилитель для сабвуфера на TDA7377

Если у вас где то завалялся низкочастотный динамик,то не плохо для него будет собрать не сложный усилитель для сабвуфера на tda7377

Автомагнитола из модуля с алиэкспресс

Сейчас хочу поделиться интересным на мой взгляд продуктом — как готовый модуль воспроизведения звука с Aliexpress, для которого нужно только добавить питание от бортовой сети,добавить усилитель и можно пользоваться,тут мы узнаем как его подключить.

Литиевый АКБ своими руками 12 Вольт

Многие используют в составе некоторых устройств популярный свинцово-кислотный аккумулятор 12 В 7,2 Ач. Эту батарею можно найти во многих устройствах, от детских электромобилей до ИБП, или системах поддержки напряжения важных устройств, в случае сбоя питания. Почему он так популярен? Цена — это его главное преимущество и, наверное, единственное.

подключение вольтметра с алиэкспресс

Пришел мне по почте из Китая вольтметр с REM. Первым делом я проверил его работу дома при помощи компьютерного блока питания. И кстати скажу еще о кое чем. некоторые люди мне писали что REM на них не работает, и что вольтметр работает постоянно, даже при выключенном ГУ. Поначалу я тоже так подумал.

Кстати ссылку на этот чудо вольтметр выложу ниже

Бустер для запуска автомобиля своими руками

При приближении зимы, частая проблема водителей, в том что АКБ может не всегда завести автомобиль, он или подсажен,да и сам акб в мороз работает не очень.

Хорошим решением, будет так же создать бустер своими руками.

Если простым языком, это такой же внешний аккумулятор(power bank) как для телефона,только в этот раз для нашего автомобиля.

Зарядка для автомобильного аккумулятора из модулей с Ali

С наступлением холодного времени года,все чаще приходится столкнуться автолюбителю, чем же зарядить аккумулятор для автомобиля.

В данной статье,нам понадобится не много, т.к соберем зарядное устройство своими руками из модулей с известного всем сайта-Aliexpress.

Как подключить потребитель с напряжение питания 12в в сеть 24в

как подключить потребитель с напряжение питания 12в в сеть 24в

(преобразователь напряжения 24в-12в)

Известно,что в некоторых автомобилях, бортовая сеть составляет не 12 Вольт,что больше всего распространено,а 24 Вольта.

И тут возникает некоторые сложности,а как же подключить тот же антирадар,или видеорегистратор или другой потребитель работающий от 12 Вольт.

Для этого хорошо будет собрать преобразователь для автомобиля, который будет наши 24 Вольта,преобразовывать 12 Вольт.И можно на эти 12 Вольт установить прикуриватель,и туда уже включать наши потребители.

Наполнитель для короба в сабвуфер

Какой выбрать наполнитель для корпуса в сабвуфер.

При создании сабвуфера своими руками,стоит так же учесть, какой выбрать наполнитель для короба,и так же учесть такие правила как.

1) Материал ящика должен быть максимально глухим.(постучите по фанере 8ке и потом по 20ке и вы поймете о чем я)

2) Коробок должен быть максимально прочным. (стыки и соединения должны быть прочнее чем сам материал)

3) Коробок должен быть по возможности максимально герметичным. (100% герметичности обеспечить практически не удается но стремиться к этому желательно).

Радиолюбительские схемы и самоделки, собранные своими руками

Радиолюбительские самоделки

Кто занимается радиоэлектроникой дома, обычно очень любознателен. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют уже готовые устройства, соединяя их различным образом. Для других нужно самому полностью создавать схему и производить необходимые регулировки.

Читать статью Работа электриком на личном легковом автомобиле в СПб и ЛО

Электронная игрушка

Одна из самых простых самоделок. Больше подходит тем, кто только начинает мастерить. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, из него можно сделать, например, дверной звонок в свою комнату. Преимущества такого звонка:

Электронная игрушка

  • можно менять мелодию;
  • регулировать громкость звонка вплоть до отключения (и такое может понадобиться);
  • звонок будет работать и при отсутствии электричества в сети;
  • собрать такой звонок может каждый, кто хоть немного может пользоваться паяльником и отвертками.

Для начала нужно убедиться, что выбранный телефон способен выдавать достаточно громкую мелодию, после чего его необходимо полностью разобрать. В основном детали крепятся винтами или скобами, которые осторожно отгибаются. При разборке нужно будет запомнить, что за чем идет, чтобы потом можно было все собрать.

На плате отпаивается кнопка включения плеера, а вместо нее припаиваются два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать пайку. Телефон собирается. Осталось соединить телефон с кнопкой звонка через двужильный провод.

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

Зарядка для аккумулятора

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Читать статью  Ремонт автоэлектрики

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

  • асбестовая труба;
  • нихромовая проволока;
  • вентилятор;
  • выключатель.

Тепловая пушка

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

От выбора вентилятора будет зависеть, какое напряжение нужно подать на обогреватель. При использовании электровентилятора на 220 В не нужно будет использовать дополнительный источник питания.

Ка подключить обогреватель

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

  • вредность для организма от асбестовой трубы;
  • шум от работающего вентилятора;
  • запах от пыли, попадающей на нагретую спираль;
  • пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

Реле времени для дома

Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно экономить электроэнергию, например, отключая электроприборы, которые забыли отключить. Для этой цели можно использовать реле времени.

Самый простой способ создать задающий время элемент — это использовать время заряда или разряда конденсатора через резистор. Такая цепочка включается в базу транзистора. Для схемы потребуются следующие детали:

  • электролитический конденсатор большой емкости;
  • транзистор типа p-n-p;
  • электромагнитное реле;
  • диод;
  • переменный резистор;
  • постоянные резисторы;
  • источник постоянного тока.

Читать статью Пропала «масса» на автомобиле: что это значит, и как это устранить?

Реле времени для дома

Для начала необходимо определить, какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку пускателя можно подключать через реле. Важно, чтобы контакты реле могли работать свободно не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением он может работать. Ориентироваться можно на КТ973А.

База транзистора соединяется через ограничительный резистор с конденсатором, который, в свою очередь, подключается через двухполярный выключатель. Свободный контакт выключателя соединяется через резистор с минусом питания. Это необходимо для разряда конденсатора. Резистор исполняет роль ограничителя тока.

Сам конденсатор подключается к положительной шине источника питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно менять интервал времени задержки. Катушка реле шунтируется диодом, который включается в обратном направлении. В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.

Самодельное реле времени

Работает схема следующим образом. В исходном состоянии база транзистора отключена от конденсатора, и транзистор закрыт. При включении выключателя база соединяется с разряженным конденсатором, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.

Конденсатор начинает заряжаться через резистор, подключенный к положительной клемме источника питания. По мере того как конденсатор заряжается, напряжение на базе начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключают выключатель.

Самодельный электромобиль — всё не так, как думаешь

Всем привет. Учась в университете я собрал маленький электромобильчик, ну или карт. Его фишкой было то, что всё управление электроприводом, включая тормоза было отдано самодельному контроллеру. И именно о том, как я делал этот маленький автомобильчик, и с какими подводными камнями столкнулся при постройке — хотелось бы рассказать в данном материале. Материал не претендует на уникальность, но для меня это был большой и интересный опыт.


Тема рассказа стоит на стыке аппаратного и программного аспектов. И в прошивке для контроллера я имел дело не с какими-то абстрактными понятиями или данными, а со вполне реальными «физическими» устройствами: реле, электродвигателем, транзисторами итп. Так что приведу кратенькую характеристику технической части, тот состав который был на момент всех танцев с бубном.

Основные узлы

Тяговый двигатель — коллекторный универсальный. Может работать как от постоянного, так и от переменного тока. Рабочее напряжение 220 вольт.


:)

Аккумуляторная батарея — 25 свинцово-кислотных ячеек по 6 вольт фирмы Casil, соединённых последовательно, по итогу получаем батарею 150-160 вольт. Она установлена сзади и перемотана синей изолентой, всё как положено


Двигатель приводил колёса в движение через червячный редуктор с передаточным числом i=10. На фото видно, что двигатель сочленен с редуктором с помощью небольшого валика, он был выточен специально.


Системы торможения, то есть тормозного диска с суппортом не было в принципе. Поставить физический тормоз на тот момент не получалось. Поэтому торможение двигателем оставалось единственным реальным вариантом, так что управление торможением машины тоже пришлось брать на себя контроллеру.

Контроллер для блока управления

В принципе простой контроллер для электромобиля можно собрать и на «рассыпухе». Но хотелось бы, чтоб была возможность всё красиво настраивать с помощью программы, 21 век всё-таки. Путём долгих высоконаучных рассуждений за ужином я решил, что за основу контроллера стоит взять чип фирмы Microchip — pic16f877a, вот его краткие характеристики:


На тот момент я не очень шарил в электронике, и изначально хотел делать схему до безобразия тупой — двигатель включён или двигатель отключен, но вместо реле поставить транзисторный ключ, дабы ничего не щёлкало и не горело. Но решил, что риск оправдан, я ничего не терял да и просто хотелось сделать что-то стоящее. Так что остановился на связке микроконтроллер + силовой полевой транзистор в качестве ключа. Ручку газа и кнопку реверса вывел на руль.

Особенности схемы

При выборе транзистора я не скупился и выбрал IRFP4227PBF — N-канальный полевой транзистор (открывается положительным импульсом) на напряжение 200 вольт и максимальный ток 130 ампер. Корпус TO-247AC. Но, забегая вперед скажу — я смог сжечь и его.


PWM — что это такое и с чем её едят

Раз я использовал микроконтроллер в связке с полевым транзистором, то грех было не попробовать использование pwm/шим в схеме. Что такое шим? Широтно-импульсная модуляция (ШИМ, англ. pulse-width modulation (PWM)) — процесс управления мощностью методом пульсирующего включения и выключения прибора. — спасибо Википедии.

Достоинство такого способа управления транзистором: он во время работы находится в двух состояниях — либо полностью закрыт, тока нет и ничего не греется, либо он полностью открыт и сопротивление его составляет несколько милиом, соответственно в тепло на самом транзисторе рассеиваются какие-то доли ватта тепла, ну или единицы ватт, схема едва тёплая при таком режиме работы. И такой процесс — отрыть/закрыть происходит тысячи раз в секунду. Это называется частотой шим. Так же есть такая вещь, которая называется «скважность». Переводя на человеческий язык — эта цифра показывает какую долю времени открыт транзистор. Если чуть углубиться — допустим у нас частота ШИМ-синала 1000 герц. Значит транзистор открывается и закрывается 1000 раз за секунду, и процесс переключения между включено и выключено 1/1000 доля секунды. Величина 1/1000 — это период частоты. А с помощью скважности мы показываем какую часть времени от периода транзистор открыт и через него течет ток. Для примера: в программе скважность 255 — это максимальная мощность, 127 — 50%, 0 — транзистор закрыт.

Читать статью Электроника для авто на алиэкспресс

Для генерации такой частоты применялся встроенный в чип «физический» контроллер, хотя есть возможность программной реализации, но в этом случае контроллер только и будет делать, что генерировать на выводе частоту с заданным периодом и скважностью. А с использованием контрллера из переферии МК можно было и генерировать сигнал, и чтоб программа делала что-то ещё.

Чем дальше в лес, тем злее волки — от частоты ШИМ зависит и то, насколько будет эффективно работать электропривод. Я пробовал разные частоты, от 2 до 15 килогерц, каждый раз это менялось программно. Честно говоря особой разницы не успел заметить, но уверен что она есть. К сожалению данных по этому вопросу не удалось получить в достаточном количестве. Единственное, что заметил — с разной частотой пищала машина во время работы. Кстати, если кто-то замечал в метро, электробусах и поездах, что во время старта слышно гул, писк, завывание — это как-раз таки пищат обмотки двигателя из-за работы на частотах контроллера. Очень это заметно на поезде «Ласточка», который по МЦК ходит, во время старта.

Подводные камни в алгоритме работы

Следующая проблема была с реверсом двигателя. Двигатель коллекторный, у него две обмотки — неподвижная — статор, на корпусе, и вращающаяся — ротор. Для изменения направления вращения необходимо развернуть направление тока в одной из обмоток, не меня направления в другой. Для этого использовались два реле, срабатывали они одновременно, «перекидывая» схему на реверс при подаче на них питания. Но в первом варианте прошивки была ошибка — реле переключились под нагрузкой. Как итог теста под нагрузкой — два сгоревших реле, так как двигатель — индуктивная нагрузка и на контактах реле была нехилая такая дуга, контакты просто расплавились и сгорели во время переключения.

Выход из ситуации — вводим в программу условие, что перед переключением снимаем нагрузку выкручивая скважность PWM-сигнала на 0, перекидываем реле, и опять включаем мощность на заданный уровень. Именно так и работали тормоза на машине — реверсом. Только хардкор — никаких датчиков и энкодеров, ничего. А вот и фото релюшки, это вроде как реле стартера от жигулей. Если переключать их не под нагрузкой, то вполне работают и с высокими напряжениями, 160 вольт при 15 амперах держали, но допускаю, что контакты грелись ввиду малого сечения.

Читать статью  Работа «электрик», более 25501 свежая вакансия



После я допилил прошивку и мощность поднималась плавно до заданного уровня. А это уже исключает удары в трансмиссии и нагрузку на узлы. Вот так одна строчка в программе может увеличить срок службы агрегата.

Соединяем контроллер с транзистором правильно

Оставалось только правильно сочленить транзистор с контроллером. Сделал я это несколько не правильно, через оптическую пару, напрямую. Но эта схема прокатывает при работе с низкими напряжениями, при высоких рабочих напряжениях постоянно сгорал затвор транзистора, да и для управления нужен двухтактный драйвер. Нормальная схема приведена ниже. Но тем не менее на один раз схемы с оптической парой хватило, каким-то чудом на тест драйве она работала, а выгорать начала сразу после него. Вот схема «правильного» драйвера, только в моём варианте ещё была развязка оптикой от контроллера. Картинка взята с Drive2:


Несколько интересных моментов

  • При старте электродвигатель потребляет в разы больше электричества даже без нагрузки. А при заторможенном во время старта роторе графитовые щётки начинали дымиться.
  • В тот момент, когда на машине сгорает транзистор — она начинает ехать сама, ибо батарею от двигателя отделяет только транзистор. Так что введение схем защиты оправдано, если не хочешь бежать за машиной и молиться, чтоб она никого не сбила.
  • Двигатель, который я использовал, взят из стиральной машинки. Обороты без нагрузки у него заявлены 14000 — верится слабо, но на шильдике была именно эта цифра. Хотя он прекрасно тянет «с низов».
  • Напряжение на батарее проседает, без нагрузки у меня оно было около 150 вольт, под нагрузкой спокойно может быть 140. А если батарея подсевшая то и 130, из-за этого на свежих батареях первые несколько минут машина могла ехать очень хорошо, потом когда батареи тратили где-то 20-30% энергии, то начинался более менее рабочий режим, машина ехала медленнее, медленнее разгонялась, но это было не так заметно. Когда батареи съедали примерно 70% заряда, то езда превращалась в черепаший ход.
  • У меня получилось сжечь даже довольно мощный транзистор из-за перенапряжения на его затворе. Для защиты от этого нужно зашунтировать затвор транзистора диодом на + источника питания драйвера транзистора.
  • Реле подключались к МК с помощью маломощных транзисторных ключей на небольших полевичках.

В конце концов получилось то, что на видео

Вообще мои опыты с электроприводом начались ещё в школе и я испробовал много разных конструкций, но это самая удачная схема на тот момент. Если материал понравится, то напишу отдельный пост про всю эпопею.

Похожие записи:

  1. Дополнительное оборудование, электроника
  2. Электрооборудование автомобиля. Устройство и работа. Особенности
  3. Зу для акб автомобиля автоэлектрика
  4. Курс профессиональной переподготовки по специальности «Автоэлектрик-диагност»

Электроника для авто своими руками

Каждый владелец легкового автомобиля по мере своих возможностей старается улучшить свой автомобиль. Причем, чем машина старше, тем желание сделать из нее суперкар, оснащенный самыми последними достижениями науки и техники, сильнее.

Все хорошо, но в меру. Это понимаешь, когда видишь копейку не первой свежести, обвешанную мигалками, отбойниками и навороченными охранными системами. Мы не станем предлагать оснащать Таврию бортовым компьютером или лепить автоматическую систему контроля устойчивости на девятку.

Самодельная электроника в авто

Мы представим, что можно сделать полезного для своего автомобиля, если мы хоть немного разбираемся в электронике и умеем держать паяльник. Полезная электроника для авто своими руками установленная и на себе испытанная может пригодиться не только нам, поэтому предлагаем небольшой дайджест простых устройств, которые упрощают жизнь автомобилиста.

Полезная электроника

Долой катализатор

При удалении катализатора своими руками можно столкнуться с некоторыми трудностями. На некоторых моделях автомобилей нет возможности удалить первичный катализатор, или же вы не хотите делать перепрошивку ЭБУ. В таком случае, есть простое устройство, которое введет в заблуждение хитрый ЭБУ так, что при удаленном катализаторе контрольная лампа сбоя в системе управления двигателем гореть не будет.

Катализатор

Это простейшее устройство подогнано под номинальные показатели катализаторов на всех Мицубиси, Шевроле Лацетти, Ниссан Премьера. Для других автомобилей нужно просто подобрать нужный номинал радиодеталей по осциллограмме. В этом нет ничего сложного – есть куча справочников.
Вот принципиальная схема устройства и его внешний вид.

  • резистор на 150 кОм;
  • конденсатор на 1 мкФ.

После пропайки всей конструкции, обрабатываем ее изолирующим лаком и заключаем в термокембрик. Больше контрольная лампа о себе напоминать не будет.

Проверка свечи зажигания

Очень полезное и простое устройство. Для его изготовления нам понадобится только старая пьезо-зажигалка. При пробитой на корпус свече искра на контактах появляется периодически, а проявляется это в нестабильной работе мотора. Для проверки свечи зажигания есть специальные приборы, но их нет в арсенале, то всегда найдется замена.

Проверка свечи зажигания

Достаем из зажигалки пьезоэлемент, удлиняем провода и изолируем, чтобы не щекотало током. Установим прибор на свечу так, как показано на рисунке, нажмем на кнопку и внимательно посмотрим на контакты. Если искра проскочила – значит, свеча 100% рабочая.

Простейшее зарядное устройство

Наверняка каждый автомобилист с опытом сталкивался с ситуацией, когда нужно подзарядить АКБ, а зарядного устройства под руками не оказалось. Такое зарядное устройство, схему которого мы предлагаем, можно вполне возить с собой в багажнике. Оно может пригодиться в далеких поездках, там, где нет доступа к полноценному зарядному устройству. Главное – чтобы была розетка.

Схема его чрезвычайно проста. Она выполнена на бестрансформаторной основе, поэтому прибор получился компактный и легкий. Устройство не греется и может работать как угодно долго. Есть у него один недостаток – он не имеет гальванической развязки. То есть ток от сети поступает напрямую на аккумулятор через конденсаторный блок.

Для преобразования переменного тока в постоянный служит выпрямитель – диодный мост. Его вполне возможно отыскать готовым, а можно и собрать самому. Мост должен быть рассчитан на напряжение не менее 400 В при силе тока не менее 3 А. Конденсаторный блок в сумме должен показывать суммарную емкость 8 мкФ.

Для того, чтобы схема разряжалась после выключения, на выходе установлен резистор 220-810 кОм. Вместо набора конденсаторов можно использовать один, но емкий – 10 мкФ. На выходные провода можно поставить аккумуляторные зажимы для удобства использования. Схема очень компактна и поместится в любой корпус. Это не идеальное зарядное устройство, но как спасительная крайность может пригодиться не раз.

Схема очень компактна

Для умелого паяльника всегда найдется работа в создании приятных мелочей для комфорта, для безопасности, для создания дополнительного освещения. Главное – знать, что это необходимость. И тогда любой прибор или устройство будет полезным и приятным дополнением к конструкции автомобиля.

«На 100 процентах мощности колеса буксуют». Как своими руками сделать практичный электромобиль

Subaru Libero сам по себе интересный автомобильчик: 7-местный салон, высокий дорожный просвет и полный привод, панорамная крыша, оппозитный двигатель под полом багажника… Но минчанин Алексей пошел дальше, установив вместо «оппозитника» электрическую силовую установку.

Партнер материала — WestMotors. Этот Subaru Libero мы увидели на выставке электромобилей, которую организовала компания. Если нет времени и возможности сконструировать электромобиль своими руками, множество вариантов можно заказать из США с помощью WestMotors usa-avto.by.

«Стоимость проекта получилась около 4500 долларов»

«Идея зарождалась давно, — начинает рассказ создатель этого электро-Subaru. — Лазал по форумам, вникал, что к чему. Решил сделать собственный электромобиль. Стало интересно, как он едет, как эксплуатируется. Покупать готовый получалось дорого и не так интересно, поэтому решил делать свой. На «субариках» я давно езжу, у меня были все модели. В итоге решился убрать оппозитный двигатель и полный привод и сделать Libero переднеприводным электромобилем.

Вам будет интересно Вот это выворот: старенький Mercedes-Benz 190E переделали для дрифта

Сам Subaru Libero был куплен за 600 долларов, причем с пробегом что-то около миллиона километров. Повезло с электромотором 6,3 киловатта от погрузчика Balkancar, который удалось найти новым всего за 250 долларов. Самодельный контроллер из Украины обошелся в 500 долларов, а батарея на 24 киловатта от электрокара Nissan Leaf из Хабаровска — в 2500. Общая стоимость проекта получилась около 4500 долларов».

Алексей живет не в частном доме, а в обычной квартире. Работает, как ни странно, электриком. Во дворе никакой «зарядки» у него нет. Как же он заряжается?

«Заряжаюсь в основном в гараже, когда там ковыряюсь. Медленно, но для езды хватает. Есть зарядные станции «Белоруснефти», они пока бесплатные. Ими можно за три часа полностью зарядить мой электромобиль. Летом на полном заряде можно проехать 150 километров, зимой — 100. Почему выбрал Libero? Потому что это очень практичный автомобиль. При небольших внешних размерах он очень просторный и удобный внутри».

Subaru Libero выпускался в 1986-1998 годах. Вмещает машина, однако, аж семь человек вместе с водителем. Здесь три ряда сидений, прозрачная крыша с огромным люком или даже несколькими люками, широчайшие возможности трансформации салона.

Подключаемый из салона полный привод (постоянно ведущая задняя ось), полноценная рама, две боковые сдвижные двери, поворотные передние кресла. Средний ряд раскладывается и образует столик. То есть вчетвером можно очень комфортно остановиться на пикник. Есть возможность раскладывания среднего и заднего рядов в ровную двуспальную кровать.

В общем, в идеале можно заехать куда-нибудь в дебри, разложить салон в ровное спальное место, лежать и смотреть на звезды. Есть такое исполнение люка, есть с двумя люками и прозрачными стеклами, где передний люк поднимается, а задний сдвигается.

Единственный нюанс — не самый мощный и надежный 1,2-литровый моторчик. Но теперь стоит надежный и тяговитый электромотор, причем он работает на 60% своей мощности. На 100% он просто беспомощно буксует. Пока что скорость авто ограничена на 70 км/ч. На месте бензинового мотора теперь располагается батарея.

А как на ходу?

Проехали и мы на этом чуде технике. Не сказать, что ураган, но одну светофорную гонку мы выиграли. Правда, остальные участники вряд ли были в курсе, что это была гонка.

Мотор выдает максимальную тягу с 0 оборотов, его не нужно раскручивать, поэтому нажал — сразу поехал. В любом случае явно резвее, чем с 1,2-литровым мотором.

Управлять им просто. Есть ручка переключения направления движения вперед-назад, «ручник», педаль тормоза и «газа». И все. Тормоза неплохие, выворот хорош, сидеть удобно. Вроде самоделка, но ездить можно вполне нормально.

В поворотах, если проходить их быстро, страшновато. Мотор расположен под днищем по центру, батарея тоже низко, но все равно кренится автомобиль прилично. Тихим его не назовешь — очень много звуков создает сама электрическая установка. Плюс возраст авто все же сказывается… В любом случае по своим возможностям, учитывая размеры, это просто монстр, а не кей-кар.

Читать статью  Как определить плюс и минус по цвету провода в машине?

Дорожный просвет большой, свесы короткие, веса мало, поэтому и в переднеприводном варианте он остается достаточно проходимым автомобилем.

«Когда был Хавьер, у меня был бензиновый Libero. Мы по полю ехали, машина остановилась только тогда, когда лобовое стекло уперлось в снег. Причем обратно она выехала. Это очень проходимый автомобильчик. Да, привод теперь передний, но все равно проходимость остается на уровне».

По подсчетам Алексея автомобиль за 2,5-3 года отобьется, «потому что обслуживать не надо, «зарядки» на «Белоруснефти» бесплатные, ездишь бесплатно. Да, я старый «субарист», но пересел на электромобиль и теперь пересаживаться обратно на ДВС мне не хочется».

Заметки на полях

Бачок омывающей жидкости расположен прямо в салоне возле пассажирского кресла. Заправлять удобно, зимой не замерзает.

Для обогрева используется бензиновый отопитель Webasto.

Обзорность у авто «аквариумная», видно все очень хорошо. Посадка высокая, но удобная. Гидроусилителя руля нет, но рулевое колесо крутится легко.

Бачок тормозной жидкости находится прямо в салоне. Капота как такового у автомобиля нет.

Практичные, для работы или для души — предложения под разные нужды в нашей базе автообъявлений

Автомобильная электроника: взяться за ПО или откатиться в прошлое


Все идет к тому, что автомобильная электроника будет определяться программным обеспечением.

С момента внедрения различных электромеханических и электронных компонентов, автомобили стали самыми сложным продуктами в серийном производстве за последние 50 лет. За это время электронные систем дополнили (и заменили) различные узлы и системы, и еще многое только предстоит сделать.

Все это значит, что рано или поздно автомобильные системы станут самыми сложными продуктами в производстве на рынке электроники (возможно, они уже значительно отличаются от всех прочих продуктов). Да, возможно компоненты для самолетов более сложны в плане деталей, а у суперкомпьютеров более сложная электроника, но их и не производят десятками миллионов каждый год.

Вам будет интересно Тест-драйв Kia Cadenza (2014)

Благодаря электронным системам, в автомобилях используется намого больше ПО – объем использования зависит от автомобиля. Существует множество статей, в которых утверждается, что в современных автомобилях используется более 100 миллионов строк кода. Я не видел подробного разбора, в котором объяснялось бы что входит в эти 100 миллионов – если такой существует, его данные могут быть очень полезны. Конечно, чем дальше будут развиваться системы ADAS, интернет автомобилей, технологии сетевого взаимодействия, кибербезопасность и системы беспилотной езды, тем больше в автомобилях будет использоваться программных компонентов.

Я не видел обсуждений автомобильного ПО в контексте стратегических решений, сегментов рынка ПО, ключевых технологий и других важных проблем. В этом тексте мы рассмотрим все эти вопросы, а также изучим перспективы рынка автомобильного ПО. Существуют значительные отличия между аппаратным и программным обеспечением в автомобилях, и именно эти отличия влияют на успех рынка автомобильного ПО.

За последние два десятилетия автомобильное ПО прошло большой путь. В 1990-х ПО в автомобилях использовалось только для управления встроенной электроникой в системах вождения и простых развлекательных устройствах. Со временем сложность этих систем значительно увеличивалась, но лишь в немногих (если такие вообще были) встроенных системах использовалось порядка миллиона строк кода. Автопроизводители и их поставщики справлялись с разработкой встроенных систем своими силами.

Все изменилось в 1990-х, когда информационно-развлекательные и навигационные системы получили множество функций и возможностей, требовавшие наличие полноценной ОС, которая позволяла бы справляться с сложностью ПО. Операционные системы вывели компании из области высоких технологий на автомобильный рынок (в список таких компаний входят QNX, Green Hills, Wind River, Microsoft и многие другие). За последнее время в автомобильной промышленности значительно выросла важность открытого ПО (такого, как Linux).

Концепция «Разработка-сборка-маркетинг-использование»

На приведенном ниже изображении представлены все различия между аппаратным и программным обеспечением в автомобилях. Впрочем, структура данного сравнения требует некоторых пояснений. На картинке представлены 4 фазы, через которые проходят все продукты и индустрии. Фаза разработки представляет собой процесс исследований и работы над созданием продукта. Фаза сборки подразумевает производство продукта – включая стоимость всех запчастей, затраты на производственные мощности и цепочку поставок. Третья фаза – это маркетинг. В эту фазу входят такие аспекты как реклама, продажи и работа с каналами распространения – все операции, необходимые для поставки продукта непосредственному покупателю. Четвертая фаза – использование – в автомобильной промышленности является достаточно длительной.

Я ознакомился с концепцией «разработка-сборка-маркетинг» в Texas Instruments, она была очень популярна в 70-х и 80-х годах. Когда я работал в IHS Markit, я добавил фазу использования. Я использовал различные идеи из этих фаз в отчетах и презентациях в качестве инструмента для анализа различных сегментов автомобильного рынка (включая ПО, батареи в электромобилях, 3D печать и многих других).

В приведенной ниже схеме сделан акцент на индивидуальной значимости каждого из четырех этапов для аппаратного и программного обеспечения. Также в ней приведены комментарии о том, как эти компоненты влияют на рыночные успех автомобиля на каждом из этапов.

Фазы работы над аппаратным обеспечением

В верхней части схемы представлены ключевые характеристики каждой из четырех фаз создания аппаратной части автомобиля. Фаза разработки определяет набор характеристик и свойств электронных систем, ее важность продолжает расти и по сей день. Большая часть аппаратных компонентов поставляется компаниями из индустрии производства чипов, и эта отрасль будет только развиваться. Экосистема аппаратных платформ, используемых в автомобильной электронике, также приобретает все большее значение. Стоимость первой фазы разработки аппаратуры оценивается в миллионах (или десятках миллионов) долларов, но поскольку объем производства составляет сотни тысяч единиц, стоимость в пересчете на один автомобиль невысока.

Фаза сборки – самая дорогая в этой цепочке. Причиной тому является стоимость всех компонентов аппаратуры (или ведомость материалов). Также необходимо учитывать стоимость управления цепочками поставок, стоимость человеческого труда и многие другие аспекты. В целом, затраты на аппаратуру составляют малую долю от общей стоимости автомобиля, но эта сумма растет даже с учетом снижения стоимости отдельных компонентов. Средняя стоимость всех компонентов электронных систем составляет от 3 до 8 тысяч долларов (верхняя граница относится к люксовым автомобилям).

Фаза маркетинга для аппаратного обеспечения варьируется в зависимости от компонентов и типа системы. В большинстве случаев, этой фазой занимается Tier-1 поставщик, в результате чего продукт становится полноценной системой с автомобильной электроникой.

Характеристики и возможности аппаратных компонентов также оказывают очень большое влияние на продажи автомобилей (и это влияние продолжает расти). Это влияние возникает за счет функциональности, которую и обеспечивают компоненты электронных систем. Возможности, над которыми сейчас ведется работа (равно как и возможности, которые появятся в будущем), относятся к системам ADAS, аппаратным средствам кибербезопасности, улучшаемым платформам и технологиям беспилотной езды.

Фаза использования продуктов автомобильного рынка, в среднем, длится от 10 до 15 лет, иногда немного дольше. Такой длительный срок службы требует высокой надежности оборудования, чтобы сократить расходы производителей на гарантийное обслуживание и отзывные кампании. В рамках фазы использования наибольшие возможности появляются у представителей рынка послепродажного обслуживания – особенно после того, как у компонентов заканчивается заводская гарантия. Значительное количество ДТП также создает для таких компаний бизнес-возможности, поскольку пострадавшим автомобилям необходимы новые аппаратные компоненты.

Вам будет интересно Новый седан Nio ET5: более 1000 км на одной зарядке

Фазы работы над программным обеспечением

В нижней части схемы представлены ключевые характеристики четырех фаз работы над автомобильным ПО. Программное обеспечение существует исключительно в цифровом виде, а потому его характеристики отличаются от характеристик аппаратной части. Впрочем, ПО, конечно, полностью зависит от связанных с ним аппаратных компонентов.

Фаза разработки – самая долгая и, как правило, самая дорогая стадия создания программного продукта. Крупные программные проекты требуют длительного времени разработки, которое, в том числе, уходит на сложные процедуры тестирования для исправления как можно большего количества ошибок (что абсолютно оправданно с экономической точки зрения). Ни одна крупная программная платформа никогда не обходится без ошибок, а новые ошибки обнаруживаются на протяжении всего срока службы программного обеспечения. Требования к кибербезопасности создали новый класс программных ошибок – уязвимости, которые могут эксплуатироваться злоумышленниками с различными целями. Поскольку большинство программистов в автомобильной промышленности не являются экспертами в области кибербезопасности, они не всегда знают как писать код так, чтобы он был полностью неуязвимым к атакам хакеров.

Фаза сборки автомобильного ПО выдвигает значительные требования к экосистеме – речь о необходимости написания новых программ и тестировании получившихся программных продуктов. Автомобильная индустрия добивается в этой сфере хороших успехов (некоторые ее представители также используют инструменты для разработки с открытым исходным кодом).

Фаза сборки также обычно является самой дешевой – это просто запуск готового ПО на имеющейся аппаратной платформе. Иногда производители сталкиваются с необходимостью выплачивать роялти, но обычно это лишь небольшая часть стоимости аппаратных компонентов. Фаза сборки, по сути, представляет собой загрузку программ в электронные системы автомобиля. Также существует некоторая гибкость в плане того, когда и как именно ПО загружается в электронные системы.

Фаза маркетинга в случае с ПО варьируется от сегмента использования и типа программного продукта. В большинстве случаев фазой маркетинга занимается Tier-1 поставщик, представляя программный продукт как часть электронных систем автомобиля.

Функциональные возможности ПО оказывают значительное влияние на продажи автомобилей. Во многом это влияние основано на удобстве использования или том, как ПО реализует человеко-машинный интерфейс (HMI). Удобство использования влияет на все области функциональности – функции интернета автомобилей, обновления по воздуху, функциональные обновления, системы ADAS и функции беспилотной езды, которые появятся в будущем. Низкий уровень удобства использования ПО приведет к негативным отзывам, что отрицательно скажется на потенциале конкретной модели. Подобные негативные тенденции являются проблемой для современных информационно-развлекательных систем и одной из причин недавних успехов Apple и Google в области интеграции информационно-развлекательных систем со смартфонами.

Фаза использования продуктов автопромышленности длится от 10 до 15 лет, в некоторых странах дольше. Столь длительный жизненный цикл приводит к тому, что автомобилям требуются многочисленные исправления ошибок в ПО. Снижение затрат на исправление ошибок, возникающее за счет возможности обновления по воздуху, необходимо для экономии на гарантийном обслуживании и отзывных кампаниях.

Фаза использования – этап, в котором рынок ПО может значительно развиваться и имеет большие перспективы для роста в сегментах SaaS (Software as a Service, ПО как услуга) и облачного ПО. Кибербезопасность на основе SaaS – это очень многообещающая возможность. Исправления ошибок, устанавливаемые по воздуху, и функциональные обновления уже сейчас представляются как основные возможности этапа использования продукта. Стоит отметить, что рынок информационно-развлекательного контента с использованием SaaS сейчас на подъеме. Также новые возможности могут возникать за счет случающихся ДТП, поскольку новые аппаратные системы будут нуждаться в установке нового ПО.

Заключение

Четыре этапа создания ПО показывают, что этап разработки является самым дорогостоящим. Эта концепция предполагает, что решение заключается в использовании программных платформ для снижения затрат на разработку и уменьшения количества ошибок в больших программных продуктах. Автомобильная промышленность начинает внедрять стратегию использования программных платформ, и представители рынка высоких технологий ей в этом помогают, но этого недостаточно.
