Геометрия кузова: как правильно замерить и исправить

Среднестатистический владелец автомобиля может длительное время пользоваться своим авто, совершенно не интересуясь таким понятием как геометрия кузова. Тем не менее, эта характеристика влияет не только на внешний вид машины, но и на безопасность ее эксплуатации. В этой статье мы расскажем, что такое геометрия кузова, как проверить этот параметр, в каких единицах он измеряется и на что может повлиять его нарушение. Кроме того, мы рассмотрим основные варианты проверки и измерения этой характеристики в гаражных условиях и на специализированных автосервисах, которые выполняют кузовной ремонт с применением современного технологичного оборудования.

  • Какое значение при измерении геометрии кузова имеют контрольные точки
  • Что, кроме ДТП, может изменить геометрию кузова
  • Почему полезно проводить диагностику геометрии кузова не только после ДТП или перед покупкой
  • Можно ли качественно провести диагностику геометрии кузова в гараже
  • Нужно ли выравнивать колеса перед измерением геометрии кузова

Что значат контрольные точки геометрии кузова

Контрольные точки геометрии кузова

Чтобы получить представление о рассматриваемой характеристике, следует, прежде всего, разобраться с таким понятием как контрольные точки, которые необходимы для правильного проведения измерений.

Большая часть контрольных точек автомобиля являются технологическими отверстиями в элементах его кузова. В принципе, контрольными точками могут выступать все стационарные элементы на структурных кузовных деталях. Например, можно проводить замеры расстояний между симметричными углами кузова.

Сравнение цен актуально на 17.05.2023
Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!
Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену

205/55R16 91V Arivo PREMIO ARZERO Автошина

Быстрый просмотр
Нешипованные
Средняя цена по рынку
Ваша выгода

235/50R18 97V Roadx RXQUEST SU01 Автошина

Быстрый просмотр
Нешипованные
Средняя цена по рынку
Ваша выгода
Быстрый просмотр
Нешипованные
Средняя цена по рынку
Ваша выгода
Выбирайте свой комплект шин и экономьте уже сегодня!

Необходимо, чтобы контрольные точки находились в горизонтальной или вертикальной плоскостях. Место их нахождения у разных моделей машин может отличаться (обычно, это указывается в руководстве по ремонту авто, где также приведено расстояние между конкретными контрольными точками). При проверке геометрии кузова размеры учитываются между центрами или краями контрольных отверстий. Как правило, это расстояние между центрами стационарных отверстий, которые находятся на противоположных участках кузова машины. В случае, когда такие отверстия имеют достаточно большой диаметр, нужно измерять расстояние между их краями.

Читайте также!

При необходимости могут проводиться измерения расстояния между определенными точками крепления деталей ходовой части, влияющими на показатели развал-схождения. Кроме того, могут также измеряться углы положения колес.

После ДТП, в результате которого был деформирован кузов машины, по контрольным точкам определяется центральная плоскость кузова машины (для этого используются точки, расположенные на неповрежденной части авто). Отталкиваясь от такой плоскости, можно определить наличие отклонений на поврежденной стороне и правильно провести работы по восстановлению кузова.

Для проверки геометрии кузова с помощью измерительной линейки, следует найти данные по заводским параметрам удаленности контрольных точек. При выполнении измерений очень важно учитывать, какие размеры указываются в инструкции – между центрами или между краями отверстий. Если возможность получения заводских данных по геометрии кузова конкретной модели машины отсутствует, то в качестве эталонных размеров используются параметры аналогичного неповрежденного авто. Кроме того, можно провести сравнение расстояний между контрольными точками, расположенными на неповрежденной стороне кузова.

Что такое геометрия кузова автомобиля

Геометрия кузова автомобиля

Что входит в понятие геометрии кузова машины? Как и с помощью каких приспособлений проводятся измерения этой геометрии? Рассматриваемое в нашей статье понятие можно охарактеризовать как установленную производителем систему расположения контрольных точек кузова друг относительно друга. Другими словами, геометрия кузова определяет точное расположение кузовных деталей, обеспечивающее слаженную работу узлов и агрегатов, закрепленных на кузове. Расположение таких деталей может определяться по размерам диагоналей проемов дверей, подкапотной части и багажника.
Наиболее важные контрольные размеры геометрии кузова показывают удаленность элементов, выполняющих несущую функцию по отношению к узлам подвески (расстояние между лонжеронами, стаканами и другими кузовными деталями, к которым крепится подвеска). Таким образом, можно сделать вывод, что геометрия кузова влияет на колесную базу машины, размер колес и другие характеристики, являющиеся важной составляющей комфортной и безопасной езды. В связи с этим необходимо внимательно относиться к этому параметру. Какие факторы приводят к нарушению геометрии кузова?

  • дефекты дорожного покрытия;
  • препятствия на дорогах;
  • ДТП и последствия стихийных бедствий.

Факторы, которые приводят к нарушению геометрии кузова, могут оказывать различное по силе воздействие, что влияет на степень изменения расстояний между контрольными точками.

К примеру, все неровности дорожного покрытия и нагрузку, возникающую при случайном наезде на препятствия, в основном принимает на себя ходовая часть машины, но при этом и кузов может получать незаметные, на первый взгляд, деформации, которые накапливаются со временем.

Зачем проводить проверку геометрии кузова автомобиля

Диагностика геометрии кузова входит в число основных проверок, которые эксперты рекомендуют проводить перед тем, как купить машину с пробегом. Это позволит потенциальному покупателю выяснить, попадал ли автомобиль в ДТП, в каких условиях он эксплуатировался и насколько качественно выполнялся его ремонт.

Зачем проводить проверку геометрии кузова автомобиля

В некоторых случаях измерение расстояний между контрольными точками осуществляется для проверки качества рихтовки и ремонта кузова. Не всегда владелец авто, которое было отремонтировано после ДТП, уделяет должное внимание проверке качества выполненных работ. На первый взгляд, все может выглядеть достаточно хорошо, но не всегда можно восстановить кузов после аварии методом простой рихтовки и вытягивания вмятин. В некоторых случаях необходимо проводить замену отдельных кузовных элементов, осуществлять «холодное» или «горячее» вытягивание деталей. Некачественное восстановление геометрии кузова может в будущем привести к серьезным неприятностям.

Автовладельцы, которые ответственно относятся к состоянию своего авто, стараются регулярно проверять правильность геометрии кузова. Можно встретить рекомендации специалистов относительно ежегодного проведения измерения расстояний между контрольными точками. Более того, некоторые автосервисы предлагают своим клиентам проверять геометрию кузова каждые полгода. Если учитывать состояние отечественных автомагистралей, то такие рекомендации можно считать вполне резонными.

Некоторые автовладельцы, даже не уточняя, сколько стоит геометрия кузова, утверждают, что это бессмысленные расходы. Таким водителям следует знать о существовании ряда признаков, при которых следует поскорее провести такую диагностику. Чем скорее они обратятся в автосервис, тем меньше нужно будет заплатить за устранение дефектов.

  1. Первым признаком нарушения геометрии кузова авто является плохое закрывание капота, багажника или дверей. Если причиной затрудненного закрывания дверок не являются просевшие петли, значит, имеет место деформация стоек или других кузовных элементов.
  2. Второй признак значительной деформации кузова будет куда более опасным. Он связан с нестабильным поведением машины на высоких скоростях. Она может «рыскать» в разные стороны, вибрировать в движении или автомобиль будет сильно тянуть в одну сторону. Если причина такого поведения авто не заключается в неисправной подвеске, значит, присутствует серьезная проблема с лонжеронами, стаканами или другими несущими элементами.
Читать статью  Пошаговая инструкция покраски авто своими руками: руководство по частичной или полной покраске кузова и деталей автомобиля

Правила измерения геометрии кузова авто

Правила измерения геометрии кузова авто

  1. Для правильного проведения замеров расстояний между контрольными точками нужно установить машину на ровной поверхности и проверить давление в колесах (оно должно быть одинаковым). Некоторые измерительные линейки имеют встроенный уровень, позволяющий осуществлять измерения параллельно плоскости авто (параллельное положение линей часто является необходимым условием, чтобы точно сравнить полученные данные с точными данными относительно расстояния между контрольными точками). Следует отметить, что некоторые руководства по ремонту могут содержать сведения по расстояниям, выраженные в значениях шкалы измерительной линейки, а в другой документации могут приводиться фактические расстояния между контрольными точками (это, как правило, совершенно разные данные). Чтобы провести измерение расстояний в шкале линейки, измерительный прибор нужно в обязательном порядке располагать параллельно кузову. В противном случае показания будут некорректными. Чтобы удовлетворить требование параллельности, указатели измерительной линейки нужно выдвинуть на разную длину. В таком случае показания по шкале линейки будут отличаться от тех, которые можно получить с помощью рулетки (фактические показатели расстояния между контрольными точками). Если же указатели линейки при проведении измерений выдвинуты на одинаковое расстояние, то значение на ее шкале будет таким же, как и фактическое расстояние от одной точки до другой.
  2. Замеры следует проводить между фиксированным точкам кузова (технологические отверстия, крепежные разъемы, болты и т.д.).
  3. Каждый замер нужно проверить с использованием 2-х вспомогательных контрольных точек. Предпочтительнее проводить измерение расстояний между наиболее удаленными контрольными точками. При таких замерах картина смещения конструкционных элементов кузова будет более достоверной.
  4. Иногда проведение замеров между аналогичными контрольными точками, которые расположены с противоположных сторон кузова, позволяет получить более объективную информацию относительно наличия деформаций, чем замеры по диагонали. Диагональные измерения необходимо дополнять замерами по длине кузова.
  5. Проверка расстояний между контрольными точками приемлет суммарный допуск, не превышающий 3 мм (именно такая погрешность длительное время была допустимой для автопроизводителей). Современные технологии дают возможность выпускать кузова автомобилей с нулевой погрешностью.
Читайте также!

Как проверяют геометрию кузова автомобиля

Мнение о том, что отсутствие отклонений в показателях развала схождения колес машины может служить подтверждением правильной геометрии кузова, является ошибочным. Диагностика кузова – это отдельная процедура, для которой необходимы специальные стенды и стапели.

Как проверяют геометрию кузова автомобиля

С помощью таких устройств по контрольным точкам можно проверить соответствие размеров и диагоналей подкапотной части, багажника, дверных проемов, а также расстояние между лонжеронами, усилителями, несущими деталями кузова и т.д.

Существуют три варианта проверки геометрии кузова:

  • Проведение замеров расстояний между контрольными точками. Этот вид диагностики позволяет быстро проверить правильность геометрии как перед началом ремонтных работ, так и в процессе их выполнения. Выполняют такие замеры с помощью обычной рулетки или специальной линейки.
  • В ходе сравнительных измерений проводится анализ соответствия расстояний между симметричными точками, расположенными на противоположных сторонах кузова. Это вид проверки отличается универсальностью и простотой проведения диагностики кузовных повреждений. Как правило, специалисты сравнивают длину диагоналей между симметричными точками кузова. В этом случае можно сравнить данные замеров на поврежденной и целой стороне автомобиля.
  • При трехмерном измерении производится определение пространственное расположения контрольных точек по отношению к базовым плоскостям кузова. Для такой диагностики необходимо иметь специальное оборудование.

В ходе проведения замеров специалист может установить степень основных повреждений, определить наличие второстепенных дефектов и наметить план восстановительных работ.

Для измерения геометрии кузова применяют мерные линейки или используют стационарное оборудование, стапель, который позволяет выполнить проверку расстояний между контрольными точками по специальным меткам или по электронным маячкам.

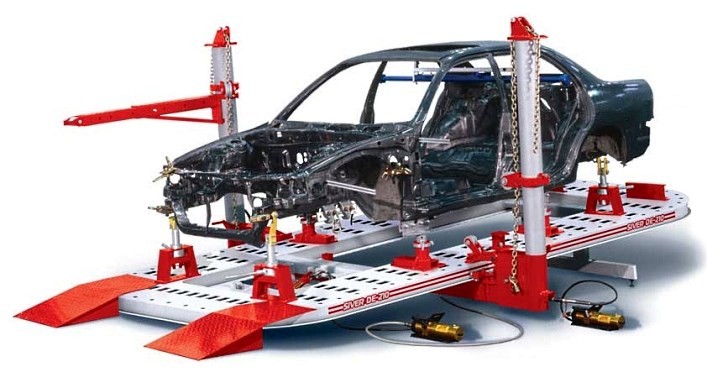

Для этого машину с помощью цепей фиксируют на платформе и на определенные точки кузова навешивают измерительные датчики. Достаточно часто мастера сталкиваются с ситуацией, когда контрольные точки спрятаны под обшивкой панелей кузова, под бамперами, под защитными элементами, поэтому приходится проводить частичную разборку кузова, чтобы обеспечить доступ к скрытым местам.

Как проверяют геометрию кузова автомобиля

Чтобы провести в отношении геометрии кузова восстановление исходных параметров, в автосервисе проводят рихтовочные работы. Это достаточно сложная и многоэтапная работа, которая должна выполняться квалифицированными мастера, которые имеют соответствующее образование, опыт и хорошо чувствуют металл.

Гаражные специалисты могут рассказывать, что без проблем восстановят ваш автомобиль после аварии с помощью специальной сертифицированной линейки. Но доверять таким заверениям не стоит. Без такого оборудования, как стапель, геометрию кузова после серьезной аварии в полной мере восстановить не получится. Машины, отремонтированные в кустарных условиях, как правило, имеют отклонения в геометрии кузова.

Читайте также!

Ранее мы уже отмечали, что диагностику кузова по контрольным точкам следует проводить не реже, чем раз в год или каждые 30 тыс. км. пробега.

Если автосервис не оборудован специальными стендами, то мастер по кузовному ремонту может воспользоваться линейкой для замера геометрии кузова, но это не очень надежный метод, который может давать погрешность в районе 5 миллиметров в ту или иную сторону.

На стапеле можно измерить размеры таких элементов кузова, как:

  • проем багажного отсека;
  • подкапотное пространство;
  • передние и задние лонжероны;
  • проемы окон;
  • дверные проемы;
  • срезы передней, средней, задней части машины.

Для выпрямления каркаса авто в автомастерских используют гидравлическое оборудование и вакуумные присоски.

Проем багажного отсека

Полное восстановление геометрии кузова (исправление после серьезных ДТП) может проводиться путем вытягивания, но только в том случае, если металл сохранил свои характеристики.

Для компьютерной кузовной диагностики применяют диодные указки. Это приспособление позволяет выполнить все необходимые измерения без разборки. Для диагностики машина устанавливается на стенд. Компьютерная программа произведет все необходимые замеры и наложит их на виртуальный шаблон конкретной модели авто. Такая проверка занимает около 10 минут, а владелец авто получает на руки распечатку кузова с отмеченными проблемными местами. Допустимая погрешность такой диагностики находится в пределах 5 мм.

Можно ли провести диагностику геометрии кузова в домашних условиях

Если восстановление геометрии кузова в автосервисе вам не подходит, то при необходимости (к примеру, если стали появляться проблемы с управляемостью авто без видимых причин) такую процедуру можно выполнить самостоятельно в гараже. Для измерения понадобятся следующие приспособления:

  • раскладная измерительная линейка;
  • рулетка без дополнительных люфтов;
  • масштабная рейка;
  • циркуль;
  • штангенциркуль.

Читать всем: почему так важно проверять геометрию кузова своего авто?

Измерение геометрии кузова

Многие автолюбители могут на протяжении долгих лет эксплуатировать свой автомобиль, даже не подозревая о таком понятии, как правильная геометрия кузова. Однако это понятие является очень важным фактором, влияющим на многие параметры автомобиля, начиная от его внешнего вида, и заканчивая безопасностью его эксплуатации. Чтобы разобраться в том, как проверить геометрию кузова, необходимо более или менее точно определить, что же такое эта геометрия кузова, чем и в каких случаях она измеряется и на какие свойства автомобиля влияет ее нарушение. Также следует рассмотреть способы проведения замеров в домашних условиях и на специализированных станциях кузовного ремонта, располагающих высокотехнологическим оборудованием.

Определение

Что же представляет собой геометрия кузова автомобиля? Чем и где ее измерять? Геометрия кузова любого автомобиля определяется как совокупность расстояний между контрольными точками, которые установлены заводом изготовителем. Они предусматривают точное положение всех кузовных деталей относительно друг друга, что обеспечивает правильную работу узлов и механизмов, которые крепятся непосредственно к самому кузову. К этим расстояниям относятся диагональные размеры дверных проемов, подкапотного пространства и багажного отделения.

Наиболее важными являются расстояния между опорными точками, которые выполняют несущую роль для деталей ходовой системы. К ним относятся расстояния между лонжеронами, стаканами и прочими элементами кузова, на которых крепится ходовая часть.

В итоге от правильности геометрии кузова зависит колесная база автомобиля, ширина колеи и прочие параметры, влияющие не только на комфортабельность езды, но и на ее безопасность. Поэтому геометрии кузова следует уделять особое внимание. Но сначала следует разобраться, откуда появляется ее нарушение.

Читать статью  У каких автомобилей самый надежный кузов, а у каких начинает гнить практически сразу: мнение экспертов

Причины нарушения геометрии кузова

Причинами нарушения геометрического положения тех или иных элементов кузова могут выступать такие факторы, как:

  • неровности на дорогах;
  • различного рода препятствия;
  • дорожно-транспортные происшествия и прочее.

В зависимости от степени тяжести того или иного фактора, влияющего на геометрию кузова, по-разному изменяются и размеры между его контрольными точками.

Например, при эксплуатации автомобиля по неровным дорогам или при случайных наездах на препятствия, подвеска автомобиля частично берет нагрузку на себя. Однако кузов автомобиля, даже незаметно для его владельца, также принимает на себя эти воздействия, вследствие чего постепенно деформируется.

Проверка геометрии кузова

Основания для проведения проверки

В наше время проверку геометрии кузова чаще всего проводят перед покупкой подержанного автомобиля. Такая процедура помогает покупателю определить, была ли машина в авариях, как она была отремонтирована, и как она вообще эксплуатировалась.

Реже замеры между контрольными точками кузова проводятся с целью определения качества проведенного кузовного ремонта специалистами. Нередко после восстановительных работ владелец не уделяет этому вопросу много внимания. С виду красиво, и то хорошо. А напрасно: после аварий не каждый кузов можно отреставрировать простым возвращением геометрии методом оттягивания деталей. Некоторые детали требуют замены, некоторые вытягиваются на холодную, другие с подогревом. И если этому не придавать значения, то вскоре за это можно серьезно поплатиться.

Самые ответственные владельцы автомобиля проводят измерение расстояний между контрольными точками кузова регулярно. Некоторые специалисты рекомендуют делать это не реже, чем раз в году. Самые резвые станции технического обслуживания рекомендуют проводить эти замеры и по два раза на год. Возможно, они и правы, если взять во внимание состояние современного дорожного покрытия.

Первичные признаки нарушения геометрии

Для тех владельцев автомобилей, которые считают регулярную проверку геометрии кузова ненужной тратой средств, существует несколько признаков, которые однозначно должны побудить их сделать такую проверку. И чем раньше это будет сделано, тем дешевле обойдется исправление дефектов.

Первые признаки деформации кузова – это плохо закрывающиеся двери, капот и багажник. Если это не следствие проседания дверей, то деформация стоек и других деталей кузова на лицо.

Более опасным признаком деформации кузовных деталей является нестабильное поведение автомобиля при движении на большой скорости. Автомобиль может тянуть в разные стороны, бросать и рыскать туда-сюда, вибрировать и так далее. Если ходовая часть при этом находится в исправном состоянии, то на лицо деформация лонжеронов, стаканов и прочего.

Самостоятельная проверка

Даже в домашних условиях, имея рулетку и интернет, можно измерить многие расстояния между контрольными точками кузова. В большинстве случаев эти самые размеры производитель приводит в виде понятных чертежей в руководстве по эксплуатации, прилагаемом к автомобилю при продаже.

Если этих данных под рукой нет – в интернете довольно просто найти соответствующие цифры к самым распространенным моделям автомобилей. Здесь очень важным является поиск значений под конкретную модель автомобиля. Даже на очень схожих авто эти параметры могут отличаться.

Уже вручную, без использования сложного и дорогостоящего оборудования, можно легко замерить расстояние между стаканами, диагонали дверных проемов, ширину колеи и прочее. Для осуществления некоторых замеров может понадобиться демонтаж обшивки, бамперов и других деталей, закрывающих доступ к измерительным точкам, указанным в инструкции.

Проверка геометрии кузова на специальных СТО

Если же измерение кузовных расстояний проводится на специальном оборудовании, то владельцу следует учитывать, что такая процедура довольно недешевая. Однако она может окупиться в некоторых случаях. Например, мастер по регулировке развала и схождения колес ставит вам вердикт, что эти параметры уже не настраиваются на вашем автомобиле. И это несмотря на новые детали ходовой части. Замеры геометрии кузова помогут определить причину, а также устранить эти дефекты.

Для измерения геометрии кузова автомобиля на специальных станциях используется высокотехнологическая аппаратура, которая отличается высочайшей точностью. С ее помощью мастера смогут не только измерить расстояния между контрольными точками, но и в случае необходимости, предложить вам исправление деформированных деталей.

Проверка геометрии кузова на СТО

Самое современное оборудование для измерения геометрических расстояний состоит из специального стенда, на котором автомобиль предварительно закрепляется в полуразобранном виде. Обычно для того, чтобы сделать все необходимые замеры, потребуется демонтаж облицовочных деталей салона, бамперов и прочих декоративных элементов. Также может понадобиться демонтаж деталей ходовой системы.

После закрепления автомобиля и прочих подготовительных работ на контрольные точки автомобиля устанавливаются специальные электронные датчики, которые фиксируют и передают свое положение в трехмерном пространстве на главное вычислительное устройство. После запуска диагностики мастер может видеть все необходимые расстояния, а также те из них, которые не соответствуют установленным значениям производителя.

На этом же оборудовании производится и исправление геометрии кузова при помощи специального гидравлического оборудования. Такой ремонт является более точным, чем ручное измерение и рихтовка подручными средствами.

Проверка геометрии кузова автомобиля. Подробно об измерении

В общем про­цес­се ремон­та кузо­ва авто­мо­би­ля очень важ­ную роль игра­ет про­цесс изме­ре­ния гео­мет­ри­че­ских пара­мет­ров струк­тур­ных эле­мен­тов. Маши­ну нель­зя пра­виль­но отре­мон­ти­ро­вать без воз­вра­та кон­троль­ных точек кузо­ва в пер­во­на­чаль­ное поло­же­ние, опре­де­лён­ное про­из­во­ди­те­лем. Для это­го нуж­но делать изме­ре­ния точ­но и по несколь­ку раз в про­цес­се ремонта.

Суще­ству­ет несколь­ко раз­но­вид­но­стей изме­ри­тель­но­го обо­ру­до­ва­ния. В целом, их мож­но раз­де­лить на 5 базо­вых типов:

  1. Линей­ки, рулет­ка, спе­ци­аль­ный циркуль
  2. Уни­вер­саль­ные изме­ри­тель­ные систе­мы (меха­ни­че­ские)
  3. Спе­ци­а­ли­зи­ро­ван­ные систе­мы с креплением
  4. Уни­вер­саль­ные лазер­ные системы
  5. Компьютерные/электронные систе­мы

Подроб­нее об изме­ри­тель­ных систе­мах мож­но про­чи­тать здесь.

Изме­ре­ния гео­мет­рии кузо­ва авто­мо­би­ля услов­но мож­но раз­де­лить на три вида:

  • Изме­ре­ние меж­ду кон­троль­ны­ми точ­ка­ми. Осу­ществ­ля­ет­ся, что­бы сде­лать быст­рую про­вер­ку перед ремон­том и в про­цес­се ремон­та. Изме­ре­ния про­из­во­дят­ся про­стой рулет­кой, а так­же линей­кой для про­вер­ки гео­мет­рии кузова.
  • Срав­ни­тель­ное (срав­ни­ва­ют­ся рас­сто­я­ния сим­мет­рич­ных точек на раз­ных сто­ро­нах кузо­ва). Срав­ни­тель­ное изме­ре­ние явля­ет­ся уни­вер­саль­ным самым быст­рым и лёг­ким мето­дом про­вер­ки гео­мет­рии повре­ждён­но­го кузо­ва. Про­из­во­дят­ся срав­не­ния диа­го­наль­ных рас­сто­я­ний меж­ду сим­мет­рич­ны­ми точ­ка­ми. Мож­но изме­рять, срав­ни­вая повре­ждён­ную часть авто­мо­би­ля с неповреждённой.
  • 3‑х мер­ное изме­ре­ние (опре­де­ля­ет­ся про­стран­ствен­ное поло­же­ние кон­троль­ных точек отно­си­тель­но базо­вых плос­ко­стей при помо­щи спе­ци­аль­но­го оборудования).

Изме­ре­ния поз­во­ля­ют опре­де­лить сте­пень глав­ных повре­жде­ний, выявить вто­ро­сте­пен­ные повре­жде­ния и опре­де­лить план восстановления.

Контрольные точки геометрии кузова автомобиля

Боль­шин­ство кон­троль­ных точек пред­став­ля­ют собой отвер­стия в струк­тур­ных эле­мен­тах кузо­ва. Вооб­ще, в каче­стве кон­троль­ных точек могут высту­пать любые ста­ци­о­нар­ные точ­ки на струк­тур­ных эле­мен­тах кузо­ва. Мож­но мерить , к при­ме­ру, меж­ду сим­мет­рич­ны­ми углами.

Кон­троль­ные точ­ки рас­по­ла­га­ют­ся в вер­ти­каль­ной или гори­зон­таль­ной плос­ко­стях. Их места варьи­ру­ют­ся в зави­си­мо­сти от моде­ли маши­ны. В руко­вод­ствах по ремон­ту ука­зы­ва­ет­ся место­по­ло­же­ние кон­крет­ных точек и рас­сто­я­ния меж­ду ними.

измерение геометрии кузова автомобиля

Обыч­но изме­ря­ют­ся рас­сто­я­ния от цен­тра до цен­тра этих отвер­стий, рас­по­ло­жен­ных в про­ти­во­по­лож­ных сто­ро­нах авто­мо­би­ля. Отвер­стия кон­троль­ных точек обыч­но име­ют боль­ший диа­метр, чем кон­чи­ки изме­ри­тель­ной линей­ки. В этом слу­чае нуж­но делать изме­ре­ние от края до края отверстий.

При необ­хо­ди­мо­сти изме­ря­ют­ся места креп­ле­ния эле­мен­тов под­вес­ки, так как они вли­я­ют на раз­вал-схож­де­ние. Мож­но так­же изме­рять поло­же­ние колёс.

В слу­чае ава­рий­ной дефор­ма­ции, кон­троль­ные точ­ки мож­но исполь­зо­вать для опре­де­ле­ния цен­траль­ной плос­ко­сти маши­ны, опи­ра­ясь на его непо­вре­ждён­ную часть. Далее цен­траль­ная плос­кость помо­жет узнать сте­пень откло­не­ния повре­ждён­ной части или пра­виль­ность ремонта.

Читать статью  Чем оттереть краску с машины, чтобы не повредить ЛКП?

При исполь­зо­ва­нии изме­ри­тель­ной линей­ки, жела­тель­но иметь в нали­чии инфор­ма­цию о завод­ских пара­мет­рах рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми. Све­ря­ясь с эти­ми пара­мет­ра­ми, нуж­но учи­ты­вать, какие рас­сто­я­ния ука­за­ны (от цен­тра к цен­тру или от края к краю). Если нет инфор­ма­ции о завод­ских гео­мет­ри­че­ских пара­мет­рах кузо­ва, то мож­но исполь­зо­вать непо­вре­ждён­ный авто­мо­биль той же моде­ли для срав­не­ния рас­сто­я­ний. Так­же исполь­зу­ет­ся срав­ни­тель­ное изме­ре­ние про­ти­во­по­лож­ной, непо­вре­ждён­ной части.

Правила измерения геометрии кузова автомобиля

  • Перед про­вер­кой гео­мет­рии авто­мо­биль дол­жен сто­ять ров­но. Колё­са долж­ны быть нака­че­ны с оди­на­ко­вым дав­ле­ни­ем. В кон­струк­ции неко­то­рых лине­ек при­сут­ству­ет уро­вень, для удоб­ства рас­по­ло­же­ния линей­ки парал­лель­но плос­ко­сти маши­ны. Это быва­ет необ­хо­ди­мым, когда есть кон­крет­ные дан­ные рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми для изме­ри­тель­ной линей­ки. Нуж­но учи­ты­вать, что в неко­то­рых руко­вод­ствах по ремон­ту пока­за­ны рас­сто­я­ния для изме­ри­тель­ной линей­ки (зна­че­ни­я­ми на шка­ле линей­ки), а в дру­гих рас­сто­я­ния от точ­ки к точ­ке (фак­ти­че­ское рас­сто­я­ние). Это могут быть раз­ные значения.
  • Таким обра­зом, для пра­виль­но­го изме­ре­ния, линей­ка долж­на рас­по­ла­гать­ся парал­лель­но кузо­ву, ина­че пока­за­ния будут некор­рект­ны­ми (опять же, если осу­ществ­ля­ет­ся срав­не­ние с дан­ны­ми рас­сто­я­ний для её шка­лы). Для это­го ино­гда ука­за­те­ли линей­ки долж­ны быть выдви­ну­ты на раз­ную дли­ну. В этом слу­чае пока­за­ния на шка­ле линей­ки могут не сов­па­дать с реаль­ным рас­сто­я­ни­ем и тре­бу­ют допол­ни­тель­но­го заме­ра рулет­кой меж­ду ука­за­те­ля­ми. Когда ука­за­те­ли выдви­ну­ты на оди­на­ко­вую дли­ну, то зна­че­ние на шка­ле сов­па­да­ет с фактическим.
  • Изме­ре­ния дела­ют­ся по фик­си­ро­ван­ным точ­кам кузо­ва, таким как бол­ты, разъ­ёмы или отвер­стия и пр.
  • Каж­дое изме­ре­ние долж­но про­ве­рять­ся с помо­щью двух допол­ни­тель­ных кон­троль­ных точек.
  • Луч­ше изме­рять более длин­ные рас­сто­я­ния. Так мож­но полу­чить наи­бо­лее досто­вер­ную кар­ти­ну сме­ще­ния струк­тур­ных элементов.
  • В неко­то­рых слу­ча­ях изме­ре­ние и срав­не­ние дли­ны двух про­ти­во­по­лож­ных сто­рон дают луч­шее пред­став­ле­ние о дефор­ма­ции, чем диа­го­наль­ные изме­ре­ния. Нуж­но исполь­зо­вать диа­го­наль­ные заме­ры в сово­куп­но­сти с заме­ра­ми длины.
  • При изме­ре­нии и ремон­те раз­ре­ша­ет­ся опре­де­лён­ный допуск (сум­мар­ный допуск не более 3 мм). Допуск в 3 мм был дол­гие годы раз­ре­шён при про­из­вод­стве авто­мо­би­лей. В сего­дняш­ние дни мно­гие про­из­во­ди­те­ли изго­тав­ли­ва­ют кузо­ва с нуле­вым допуском.
  • Изме­ре­ние рас­сто­я­ния меж­ду отвер­сти­я­ми оди­на­ко­во­го диа­мет­ра дела­ют­ся от цен­тра к цен­тру, либо от края к краю. Рас­сто­я­ние меж­ду креп­ле­ни­я­ми дела­ет­ся от цен­тра к цен­тру (к при­ме­ру, меж­ду цен­тра­ми голо­вок болтов).
  • Рас­сто­я­ние меж­ду отвер­сти­я­ми раз­но­го раз­ме­ра про­из­во­дит­ся дву­мя изме­ре­ни­я­ми. Пер­вый замер дела­ет­ся меж­ду внут­рен­ни­ми кра­я­ми отвер­стий, вто­рой дела­ет­ся меж­ду наруж­ны­ми кра­я­ми отвер­стий. Далее два полу­чив­ши­е­ся зна­че­ния сум­ми­ру­ют­ся и сум­ма делит­ся на 2. Резуль­та­том будет рас­сто­я­ние меж­ду цен­тра­ми отвер­стий раз­но­го размера.

Проверка геометрии кузова рулеткой

Рулет­ка исполь­зу­ет­ся, когда нет пре­пят­ствий меж­ду изме­ря­е­мы­ми точ­ка­ми. При изме­ре­нии рулет­кой нуж­но, что­бы лен­та не была изо­гну­та. Смот­реть на шка­лу нуж­но толь­ко под углом 90 гра­ду­сов и каж­дый раз с оди­на­ко­во­го места, что­бы не оши­бить­ся в зна­че­нии. Нуж­но, что­бы фик­са­тор лен­ты не имел излиш­не­го люф­та. Лен­та рулет­ки долж­на лежать ров­но меж­ду точ­ка­ми, что­бы изме­ре­ние было кор­рект­ным. Для удоб­ства рабо­ты с неболь­ши­ми отвер­сти­я­ми, фик­са­тор лен­ты мож­но дора­бо­тать (см. рисунок).

Линейка для измерения геометрии кузова автомобиля

Рас­клад­ная изме­ри­тель­ная линей­ка явля­ет­ся наи­бо­лее часто при­ме­ня­е­мым устрой­ством для про­вер­ки гео­мет­рии кузова.

Изме­ри­тель­ная линей­ка спо­соб­на мерить рас­сто­я­ние меж­ду дву­мя точ­ка­ми. Каж­дое рас­сто­я­ние долж­но про­ве­рять­ся дву­мя допол­ни­тель­ны­ми кон­троль­ны­ми точками.

Совре­мен­ная линей­ка для изме­ре­ния гео­мет­рии кузо­ва явля­ет­ся теле­ско­пи­че­ским устрой­ством с регу­ли­ру­е­мы­ми по высо­те ука­за­те­ля­ми. Даже при рас­кла­ды­ва­нии на пол­ную дли­ну, она не даёт погреш­но­сти. В зави­си­мо­сти от типа исполь­зу­е­мой линей­ки может потре­бо­вать­ся допол­ни­тель­ный замер меж­ду ука­за­те­ля­ми. К допол­ни­тель­ным аксес­су­а­рам отно­сят­ся насад­ки и рас­ши­ре­ния для плот­но­го раз­ме­ще­ния в отверстиях.

Линей­ка поз­во­ля­ет про­из­во­дить изме­ре­ния при нали­чии пре­пят­ствий меж­ду изме­ря­е­мы­ми точками.

Все авто­мо­би­ли сим­мет­рич­ны отно­си­тель­но вооб­ра­жа­е­мой цен­траль­ной плос­ко­сти, рас­по­ло­жен­ной вдоль цен­тра маши­ны. Одна­ко, быва­ет несколь­ко точек на неко­то­рых авто, кото­рые, по раз­ным при­чи­нам, не сим­мет­рич­ны, но они не дела­ют всю маши­ну асси­мет­рич­ной. Без сим­мет­рии авто­мо­биль было бы очень слож­но изго­то­вить, да и продать.

Важ­но, что­бы ука­за­те­ли были плот­но встав­ле­ны в отверстия.

Как было упо­мя­ну­то ранее, если ука­за­те­ли были выстав­ле­ны на раз­ную высо­ту, то зна­че­ние на шка­ле линей­ки может отли­чать­ся от фак­ти­че­ско­го рас­сто­я­ния меж­ду изме­ря­е­мы­ми точ­ка­ми. Для кор­рект­но­го зна­че­ния нуж­но допол­ни­тель­но мерить рас­сто­я­ние меж­ду ука­за­те­ля­ми рулеткой.

Линей­ка и ука­за­те­ли долж­ны быть ров­ны­ми. Ука­за­те­ли долж­ны рас­по­ла­гать­ся на 90 гра­ду­сов отно­си­тель­но линей­ки и не иметь люфта.

Важ­но, что­бы при изме­ре­нии дли­на ука­за­те­лей была выстав­ле­на на оди­на­ко­вом расстоянии.

Если не тре­бу­ет­ся полу­чить точ­ные зна­че­ния, а про­из­во­дит­ся срав­не­ние одной сто­ро­ны с дру­гой, то линей­ка не обя­за­тель­но долж­на рас­по­ла­гать­ся парал­лель­но плос­ко­сти маши­ны. Мож­но срав­ни­вать рас­сто­я­ния с про­ти­во­по­лож­ной частью, а так­же с подоб­ны­ми точ­ка­ми тако­го же цело­го авто.

Ука­за­те­ли не нуж­но надав­ли­вать при изме­ре­нии, что­бы они не гну­лись и пока­за­ния не иска­жа­лись. Дан­ную линей­ку мож­но изго­то­вить само­му (см. ста­тью).

В допол­не­ние к диа­го­наль­ным изме­ре­ни­ям необ­хо­ди­мо делать заме­ры дли­ны и шири­ны. Это даст более точ­ное пред­став­ле­ние о пра­виль­но­сти рас­по­ло­же­ния кон­троль­ных точек. Диа­го­наль­ные изме­ре­ния могут сов­па­дать, даже если есть сме­ще­ние обе­их сторон.

Сравнительное измерение геометрии кузова автомобиля

Самый быст­рый метод изме­ре­ния повре­ждён­ной части кузо­ва – срав­ни­тель­ное изме­ре­ние. Для этих целей хоро­шо под­хо­дит спе­ци­аль­ный цир­куль, но так­же мож­но исполь­зо­вать и изме­ри­тель­ную линей­ку. Если, к при­ме­ру, делать заме­ры про­стран­ства под капо­том, то одна часть цир­ку­ля встав­ля­ет­ся в одно из бол­то­вых отвер­стий, рас­по­ло­жен­ных у лобо­во­го стек­ла, а дру­гая ста­вить­ся к любо­му месту, кото­рое нуж­но срав­нить с про­ти­во­по­лож­ной сто­ро­ной. Далее цир­куль фик­си­ру­ет­ся спе­ци­аль­ным меха­низ­мом и пере­став­ля­ет­ся на такие же точ­ки с про­ти­во­по­лож­но­го места. Таким обра­зом мож­но быст­ро про­ве­рить несколь­ко сим­мет­рич­ных точек и понять куда про­изо­шло сме­ще­ние струк­тур­ных эле­мен­тов. Подоб­ным обра­зом цир­ку­лем мож­но изме­рять любую часть маши­ны. Такое срав­не­ние мож­но делать мно­же­ство раз в про­цес­се ремон­та для контроля.

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузова

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузо­ва напо­ми­на­ет по кон­струк­ции обыч­ный цир­куль. Два ука­за­те­ля соеди­не­ны вме­сте и не име­ют какой-либо шка­лы. Для срав­ни­тель­но­го заме­ра необ­хо­ди­мо каж­дый из ука­за­те­лей поме­стить в отвер­стие кон­троль­ных точек, рас­сто­я­ние меж­ду кото­ры­ми необ­хо­ди­мо про­ве­рить. Далее ука­за­те­ли фик­си­ру­ют­ся спе­ци­аль­ным фик­са­то­ром, вхо­дя­щим в кон­струк­цию устрой­ства, и цир­куль пере­став­ля­ет­ся на точ­ки, рас­по­ло­жен­ные с про­ти­во­по­лож­ной части, для срав­не­ния. При необ­хо­ди­мо­сти мож­но заме­рить рас­сто­я­ние меж­ду ука­за­те­ля­ми при помо­щи рулет­ки. Такой цир­куль хорош тем, что мож­но очень быст­ро сде­лать срав­не­ние двух сто­рон авто­мо­би­ля для опре­де­ле­ния сте­пе­ни несо­от­вет­ствия. Им мож­но срав­ни­вать самые труд­но­до­ступ­ные места. Такой инстру­мент неслож­но изго­то­вить самому.

Трёхмерное измерение кузова автомобиля

Трёх­мер­ное изме­ре­ние вклю­ча­ет в себя изме­ре­ние дли­ны, шири­ны и высо­ты струк­тур­ных эле­мен­тов кузо­ва. Оно осу­ществ­ля­ет­ся трёх­мер­ны­ми изме­ри­тель­ны­ми системами.

Прин­цип таков, что при помо­щи изме­ри­тель­ной систе­мы полу­ча­ют рас­сто­я­ние от вооб­ра­жа­е­мых основ­ных плос­ко­стей кузо­ва: цен­траль­ной, основ­ной и нуле­вой (см. иллюстрацию).

Эти плос­ко­сти явля­ет­ся вооб­ра­жа­е­мы­ми. Такие плос­ко­сти уста­нав­ли­ва­ют­ся и исполь­зу­ют­ся трёх­мер­ной изме­ри­тель­ной системой.

Шири­на изме­ря­ет­ся от цен­траль­ной плос­ко­сти авто­мо­би­ля, дли­на от нуле­вой плос­ко­сти, а высо­та от основ­ной (рас­по­ло­жен­ной парал­лель­но днищу).

Цен­траль­ная плоскость

Цен­траль­ная плос­кость или цен­траль­ная линия делит авто­мо­биль на две оди­на­ко­вых поло­ви­ны вдоль. На неко­то­рых маши­нах суще­ству­ют мет­ки, пока­зы­ва­ю­щие центр авто­мо­би­ля. Такие мет­ки отштам­по­ва­ны на метал­ле кузо­ва как в верх­ней, так и в ниж­ней его части. Этим мож­но вос­поль­зо­вать­ся при заме­ре про­стой изме­ри­тель­ной линей­кой или рулет­кой. Они помо­га­ют сохра­нить вре­мя при про­ве­де­нии заме­ров. Рас­сто­я­ние от цен­тра до кон­крет­ной точ­ки спра­ва будет таким же, что и рас­сто­я­ние от цен­траль­ной линии к такой же точ­ки сле­ва. Боль­шин­ство авто­мо­би­лей сде­ла­ны сим­мет­рич­ны­ми за исклю­че­ни­ем неко­то­рых точек. Одна часть кузо­ва долж­на быть зер­каль­ной про­ти­во­по­лож­ной стороне.

Измерение днища кузова

На дни­ще про­из­во­дят­ся как диа­го­наль­ные изме­ре­ния, так и про­вер­ка на скру­чи­ва­ние и сме­ще­ние отно­си­тель­но цен­траль­ной линии.

Скру­чи­ва­ние или сме­ще­ние отно­си­тель­но цен­тра мож­но про­ве­рить на цен­траль­ной сек­ции кузова.

Для такой про­вер­ки суще­ству­ет метод под­ве­ши­ва­ния цен­три­ру­ю­щих лине­ек в кон­троль­ные отвер­стия на дни­ще. Места, на кото­рые под­ве­ши­ва­ют­ся линей­ки, не долж­ны быть дефор­ми­ро­ва­ны. Под­ве­ши­ва­ет­ся несколь­ко лине­ек вдоль сило­вых эле­мен­тов дни­ща. Если они парал­лель­ны, то скру­чи­ва­ния нет, если не парал­лель­ны, то скру­чи­ва­ние при­сут­ству­ет. Центр лине­ек так­же дол­жен сов­па­дать, ина­че суще­ству­ет сме­ще­ние отно­си­тель­но цен­траль­ной плоскости.
