Из чего состоит Ходовая Часть автомобиля?

Содержание

Из чего состоит Ходовая Часть автомобиля?

Mercedes

Ходовая часть автомобиля состоит из разных механизмов и является одним из самых важных узлов. Вместо этого термина обычно автолюбители используют другой — подвеска, хотя это отдельный узел. Поэтому в данной статье данный агрегат иногда тоже будем называть «подвеской» (с кавычками).

Ходовая часть автомобиля

Чтобы не возникало непредвиденных ситуаций, необходимо относится к этому узлу более чем внимательно. А это значит проводить проверку в положенные сроки, при необходимости поручить ремонт профессионалам, которые устранят неисправности независимо от сложности. Но какова роль у этого столь нужного агрегата и собственно из каких элементов он состоит?

Роль узла

Каково же назначение ходовой части автомобиля? Главная роль заключается в обеспечении передвижения транспортного средства. При этом она специально устроена таким образом, чтобы предоставить комфорт водителю и пассажирам. Без этого агрегата двигатель автомобиля и трансмиссии просто некуда передавать крутящий момент.

Стоит заметить, что от всех элементов зависит безопасность окружающих участников дорожного движения. Если проигнорировать какой-нибудь симптом и своевременно не принять соответствующих мер, то последствия окажутся не радужными. Сколько аварий уже случилось по вине этого механизма, не сосчитать.

Устройство узла

Теперь перейдем к тому, что входит в ходовую часть автомобиля. Этот агрегат образован несколькими механизмами и элементами. При этом каждой составляющей отводится своя роль. Но все вместе преследуют единую цель — свести к минимуму (насколько это возможно) колебания, тряску, включая остальные негативные воздействия при движении транспортного средства. А ведь не всегда дорога идеально ровная.

устройство узла Ходовая часть автомобиля

Самому водителю нет необходимости в точности знать устройство и принцип работы всей «подвески», а также постигать азы ремонтного дела. Однако в случае чего эти знания позволят самостоятельно устранить некоторые поломки. Присутствуют некоторые моменты, где водитель способен справиться своими силами. А вот сложные проблемы лучше поручить мастерам, поскольку здесь требуются соответствующие навыки, которые найдутся далеко не у каждого автолюбителя.

Теперь пора узнать, как устроена ходовая часть автомобиля и какие детали присутствуют в этом агрегате.

Остов

Это основа всего узла, к которому крепятся все остальные детали. При этом это может быть несущий кузов или же рама. И чем прочнее материал, из которого изготавливается основа, тем лучше транспорт переносит условия бездорожья. Все остальное обычно закрывается профильным листом, который стоек к развитию коррозионного процесса.

остов ходовая часть автомобиля

Подвеска

Устройство включает как переднюю, так и заднюю подвеску со своими элементами. Она призвана для смягчения неровностей, а также гашения колебаний. Без них уж точно не обойтись при наездах на неровности дорожного полотна. Это достигается благодаря жесткому соединению кузова (или рамы) с другими деталями, включая колеса.

Как раз этот агрегат отвечает за необходимый уровень комфорта при движении машины. Благодаря ему водитель и пассажиры не ощущают сильных толчков от неровностей дороги, как скажем, если сравнивать с поездкой в телеге, запряженной лошадиной силой.
Существует два типа подвески:

  • зависимая;
  • независимая.

Зависимый тип обычно характерен для задней подвески, тогда как независимая конструкция — это уже прерогатива передней. Что касается срока службы, то у подвески он немалый. Но опять-таки продолжительность работы подвески в каждом конкретном случае во многом зависит от характера эксплуатации. То есть манеры езды, периодичности проверки и технического обслуживания ходовой части автомобиля, включая остальные факторы.

Мост

У этого узла, а обычно их несколько, не одна роль:

  • Во-первых, отвечает за соединение двух колес.
  • Во-вторых, выполняет опорную функцию основанию машины.
  • В-третьих, удерживает вес машины.

Мост Ходовая часть автомобиля

Как можно заметить, мосты выполняют важные задачи и подвергаются значительной нагрузке. Поэтому для их изготовления используется только прочный материал. Также эти они должны проходить соответствующую обработку, чтобы противостоять воздействию агрессивных внешних условий. В особенности речь идет о коррозии. Это основополагающий фактор появления основных неисправностей ходовой части.

Крепиться мосты могут непосредственно к рамной конструкции, что актуально в отношении грузового транспорта. Другой вариант — к кузову, что подходит большинству легковушек.

Колеса

Они воспринимают все неровности дорожного полотна и первыми страдают от любой попавшейся кочки, ямы или возвышенности. Чем бережнее водитель будет относиться к своему железному коню с должным вниманием, избегая грубого обращения с ним, тем дольше будут служить детали подвески, включая колеса.

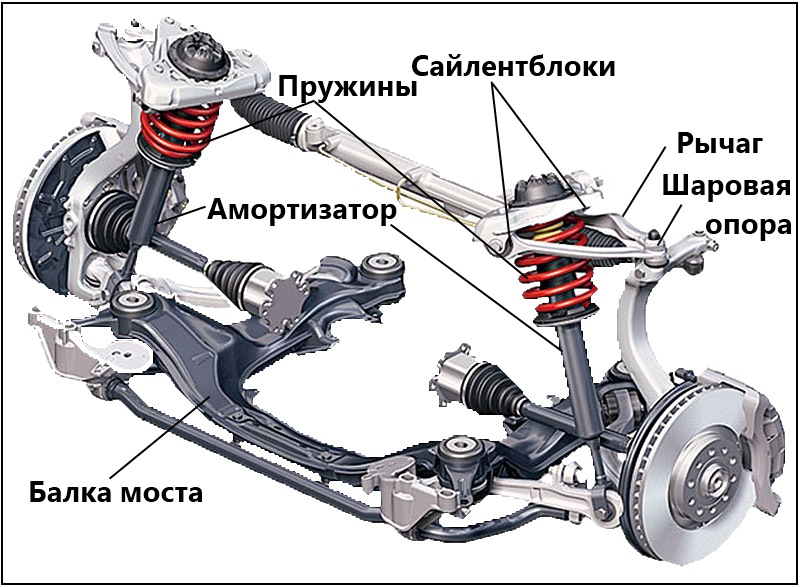

Дополнительные элементы

Помимо всего перечисленного выше «подвеска» включает другие необходимые составляющие, без которых она бы также не функционировала бы. Речь идет о следующих деталях, узлах и механизмах:

  • амортизаторы;
  • рычаги;
  • шаровые опоры;
  • тормозные узлы;
  • пружины;
  • сайлентблоки;
  • пыльники.

Все эти элементы также выполняют сугубо свои обязанности. Большинство возможных неисправностей ходовой части автомобиля обусловлено как раз ими. При этом некоторые из этих деталей заслуженно удостаиваются звания расходного материала, поскольку спустя определенное время подлежат обязательной замене, дабы агрегат работал исправно и как можно дольше.

Принцип действия

Как мы теперь знаем, основная роль среди всех узлов и механизмов отводится подвеске. Но собственно как все функционирует?

Не будь этого узла, машина бы перевернулась, стоит только колесу попасть в яму. Однако этого ни в коем случае не произойдет, ведь здесь вступает в действие амортизатор — он растягивается, а когда колеса вернутся из ямы — возвращается в исходное состояние.

Важность диагностической процедуры

Для того чтобы «подвеска» исправно работала долгое время, необходимо регулярно ее проверять. Но когда это следует делать? Этот вопрос интересует каждого автолюбителя, в особенности новичков. Каждый день, конечно, такую процедуру выполнять не обязательно, достаточно два раза за год. То есть когда для машины наступает время переобуться — сменить тип шин с зимнего варианта на летний и наоборот.

Однако если пробег уже приближен или достиг отметки в 10000 км, то самое время наведаться в автосервис. При этом вовсе не обязательно ждать, когда счетчик отмотает нужный диапазон, ведь все зависит от состояния дорожного полотна, а оно не всегда идеальное.

диагностика Ходовая часть автомобиля

Зачастую поводом для визита на СТО с целью осмотра «подвески» служит наезд на скрытую яму под лужей. То есть результатом такого воздействия может служить появление стука, люфта рулевого колеса, гула. Кроме того, машину может начать тянуть в сторону. При таких симптомах вряд ли можно избежать ремонта ходовой части автомобиля, а его цена будет зависеть от многих факторов.

Какой бывает проверка подвески?

Данная обязательная процедура может быть разных видов, в зависимости от каждой конкретной ситуации:

  • аварийной или экстренной;
  • плановой;
  • предпродажной.

Экстренная диагностика ходовой части автомобиля проводится в тех случаях, когда имеет место посторонним звукам при поворотах рулевого колеса, слышно лязганье со стороны подвески. Также поводом к этому служат сильные крены кузова на поворотах. А когда машина набирает скорость, а руль при этом тянет в сторону, это тоже должно настораживать. Эти и другие нежелательные симптомы явно свидетельствуют об износе какой-нибудь составляющей «подвески». Тогда требуется их замена или ремонт. Срочность будет зависеть от интенсивности признаков той или иной «болезни».

Плановая процедура выполняется в запланированный промежуток времени и не зависит от технического состояния элементов. Это может быть запланированная межсезонная проверка перед наступлением лета либо зимы. Это очень актуально, поскольку за это время все равно найдется какая-нибудь поломка, которую необходимо устранить и как можно скорее. Конечно, лучший вариант, как проверить ходовую часть автомобиля, будет посещение СТО.

Что касается предпродажной проверки, то она относится к подержанным транспортным средствам, которые переходят от одного владельца к другому. При этом инициатором может выступить как продавец, так и покупатель. Хотя, положа руку на сердце, последний заинтересован в этом больше, нежели второй.

Вибростенд

Что такое вибростенд и какое он имеет отношение к СТО? Таким вопросом сегодня может задаться только новичок, тогда как люди со стажем прекрасно понимают, о чем идет речь. У некоторых автосервисов есть возможность провести диагностику ходовой части автомобиля на данном оборудовании. Оно выполнено в виде раскачивающей платформы, оснащенной различными датчиками, и соединено с компьютером.

Вибростенд для ходовой части автомобиля

После того, как машина окажется на вибростенде, он начинает раскачиваться, имитируя движение по дороге. При этом диапазон колебаний платформы доходит до 25 Гц, причем частота увеличивается постепенно.

Подобная компьютерная диагностика имеет специальное программное обеспечение, которое и управляет работой вибростенда. Что касается стоимости, то цена за такую услугу колеблется в пределах 700-1000 рублей, даже в таких городах, как Москва, Санкт-Петербург и другие подобные мегаполисы. Может кому-то такая стоимость покажется высокой, но проверка частей автомобиля на вибростенде стоит этих денег!

Перечень работ при проверке агрегата

Что входит в диагностику? Вне зависимости от типа такой процедуры действия при этом выполняются одни и те же. Многие из этих манипуляций по силам выполнить самим владельцам, не привлекая со стороны опытного работника. Однако профессионал справится с работой лучше, поскольку важно осмотреть множество деталей, выявить изъяны и огрехи.

Но что конкретно осматривает работник СТО в ходе детального осмотра любого транспортного средства? Тщательному обзору подлежат эти элементы:

  • шины с дисками;
  • подшипник ступицы;
  • шаровые опоры;
  • тормозная система;
  • стабилизаторы, торсионы, рессоры и т. д.;
  • ШРУС;
  • рычаги с сайлентблоками;
  • амортизаторы с пружинами.

Несмотря на то, что некоторые диагностические манипуляции владелец железного коня способен выполнить самостоятельно, мастер выдает заключение касательно дальнейшей эксплуатации узла, механизма или детали, исходя из технического состояния. И только он определяет, что входит в ремонт ходовой части.

Из чего состоит ходовая часть автомобиля

Стандарт-авто

Колесный движитель представляет собой колеса с пневматическими шинами. У гусеничного движителя опорные катки катятся по гладкому искусственному пути, который образуется бесконечной гусеничной цепью. Полугусеничный движитель состоит из резинометаллической гусеницы, установленной между ведущим колесом с пневматической шиной и натяжным колесом.

Пневматическое колесо состоит из:

По устройству различают шины:

Основные части камерной шины — покрышка, камера с вентилем и ободная лента. Ободную резиновую ленту размещают между камерой и ободом, предотвращая трение между ними. Ободные ленты применяют только в колесах грузовых автомобилей.

Читайте также: Denso — каталог свечей зажигания и накаливания

Бескамерные шины широко применяют на легковых и грузовых автомобилях и тракторах. В таких шинах пространство, заполняемое воздухом, образуется в результате герметичного соединения обода колеса с покрышкой, а вентиль при этом размещается на ободе. Герметичная посадка бескамерной шины на обод достигается при помощи специальной конструкции борта, плотно прижимающегося к закраинам обода внутренним давлением воздуха.

Бескамерные шины могут быть обычного типа, широкопрофильные и арочные. Арочные шины способствуют повышению проходимости автомобиля в трудных дорожных условиях. Это шины низкого давления (0,05…0,08 МПа).

Внутреннее давление воздуха в шинах автомобилей колеблется в пределах 0,17…0,5 МПа, тракторов — 0,08…0,25 МПа.

Подвеска

Остов с колесами соединяет подвеска. Она предназначена для смягчения возникающих во время движения толчков и ударов, повышения плавности хода машины.

Различают подвески двух основных типов: зависимые и независимые. В зависимой подвеске оба колеса подвешены к раме 4 (рисунок а) на общей оси 1, вследствие чего перемещение каждого из них происходит вместе с осью. В независимой подвеске каждое колесо подвешено к раме 2 (рисунок б) независимо от другого при помощи рычагов 1, 4 и стойки 5. В качестве упругих элементов в различных подвесках используют рессоры, пружины, торсионы, резиновые баллоны и др. У автомобилей подвеской оборудованы передние и задние мосты, у тракторов — только передние, так как их задний мост составляет часть остова.

Подвески грузовых автомобилей зависимые. Их чаще всего выполняют на пластинчатых рессорах. Такая рессора представляет собой балку, опирающуюся на раму в двух точках — опорах, одна из которых выполнена в виде шарнира, а другая допускает некоторое перемещение. Средняя часть рессоры соединена стремянками 12 с передним или задним мостом.

Рисунок. Схемы подвесок трактора и автомобиля: а — зависимой: 1 — передняя ось; 2 — цапфа колеса; 3 — рессора; 4 — рама; б — независимой: 1 — верхний рычаг; 2 — рама автомобиля; 3 — пружина; 4 — нижний рычаг; 5 — стойка; в — с индивидуальным подрессориванием колеса: 1 — передняя ось; 2 — кронштейн; 3 — направляющая; 4 — пружинная рессора; 5 — цапфа колеса.

При движении автомобиля по неровностям дороги возникают колебания, которые частично гасятся за счет трения в рессорах. Однако это трение относительно мало, и для эффективного гашения колебаний применяют специальные устройства — амортизаторы 7. Наиболее распространены гидравлические амортизаторы двустороннего действия. Их работа основана на том, что при относительных перемещениях подрессоренных и неподрессоренных масс автомобиля (трактора) находящаяся в амортизаторе жидкость перетекает из одной его полости в другую через небольшие проходные сечения, вследствие чего создается сопротивление, поглощающее энергию колебаний.

Рисунок. Передняя подвеска автомобиля ЗИЛ-130: 1 — передний кронштейн; 2 — стремянка ушка; 3 — рессора; 4 — рама; 5 — буфер рессоры; 6 — накладка; 7 — амортизатор; 8 — буфер на раме; 9 — обойма; 10 — хомут; 11 — задний кронштейн; 12 — стремянки.

подвеска.jpg подвеска-2.jpg подвеска-3.jpg

Элементы ходовой части автомобиля:

– Управляемый моступравляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

– Упругие элементы подвески машины – упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц. – Конструкция листовых рессор- Пружины- Упругие пневматические элементы- Упругие гидропневматические элементы- Упругие резиновые элементы- Направляющее устройство- Рычаги направляющих устройств- Гасители колебаний- Строение амортизатора- Устройство телескопической стойки- Однотрубный амортизатор- Устройство стабилизатора поперечной устойчивости- Конструкция автомобильных шин- Камеры- Строение вентиля- Ободная лента шины- Устройство бескамерных шин- Устройство шин и колес

автомобиль на бездорожье

Читайте также: Обзор лучших моторных масел для ВАЗ — основные моменты выбора смазки, критерии качества и рекомендации автолюбителей

Ходовая часть автомобиля включает в себя раму, подвеску, задние и передние мосты, колеса и шины – все агрегаты, так или иначе связанные с рамой или несущей частью кузова. С помощью деталей и механизмов, составляющих ходовую часть автомобиля, его колеса связываются с кузовом, при этом гасятся возникающие в процессе езды колебания, что обеспечивает комфортность поездки. Смысл такого крепления заключается в том, чтобы кузов машины во время езды мог перемещаться относительно колес.

При этом устраняются вертикальные, поперечно-угловые и иные колебания и обеспечивается мягкость и плавность хода автомобиля. Существует два вида автомобильных подвесок: зависимая и независимая. В большинстве современных машин используется независимая подвеска, поскольку она обеспечивает больший комфорт и безопасность езды.

На автомобиле с зависимой подвеской колеса, расположенные на одной оси, связаны между собой жесткой негнущейся балкой. Когда одно из колес наезжает на какую-либо неровность и по этой причине наклоняется под определенным углом, связанное с ним колесо вынужденно наклоняется на такой же угол. Каждая подвеска включает в себя упругие элементы, называемые рессорами.

Их главной задачей является смягчение колебаний и ударов, передающихся кузову автомобиля. На современных автомобилях используется два типа рессор: пружинные и пластинчатые. Внешне пружинная рессора представляет собой мощную пружину с высокой степенью сопротивляемости.

Устройство пластинчатой рессоры сложнее: она состоит из нескольких рядов продольных металлических пластин. Они наложены друг на друга таким образом, что внизу располагается длинная пластина, на ней — покороче, затем — еще короче и сверху — самая короткая пластина. Данная конструкция, выполненная из крепкого металла, обеспечивает, с одной стороны, мощное сопротивление, а с другой — необходимую упругость.

Кроме того, подвеска автомобиля включает в себя гасящие элементы — амортизаторы, задача которых состоит в гашении колебания и раскачивания кузова за счет сопротивления, возникающего при перетекании жидкости через калиброванные отверстия из одной емкости в другую и обратно. В некоторых видах амортизаторов вместо жидкости применяется газ. Соответственно, амортизаторы бывают гидравлическими или газовыми.

Амортизатор устанавливается между кузовом автомобиля и колесной осью (балкой). Его элементами являются: верхняя и нижняя проушина — предназначены для крепления амортизатора соответственно к кузову и колесной оси; защитный кожух — накрывает верхнюю часть амортизатора; •шток; •цилиндр; •поршень с клапанами. В состав подвески автомобиля также входит стабилизатор поперечной устойчивости.

Когда автомобиль выполняет поворот, его кузов с внутренней стороны поворота приподнимается над поверхностью дороги, а с внешней — наоборот, сближается к ней, что создает опасность опрокидывания. Этому препятствует стабилизатор, который, прижавшись к поверхности вместе с автомобилем с одной его стороны, одновременно прижимает другую сторону. Если одно из колес автомобиля наезжает на неровность, то стабилизатор стремится вернуть его в первоначальное положение. Однако от последствий лихачества не спасет ни один стабилизатор: подтверждением этому являются частые случаи опрокидывания автомобилей.

Читать статью  Ремонт ходовой автомобиля Ваз 2103- 2107

пневмоподвеска

На автомобилях МАЗ, автобусах ЛиАЗ и ЛАЗ задний ведущий мост имеет двойную разнесенную передачу, которая состоит из центральной (главной) передачи и колесных редукторов, расположенных в ступицах задних колес. Применение колесных редукторов (бортовой передачи) позволяет разгрузить дифференциал и полуоси, уменьшить габариты моста и увеличить дорожный просвет автомобиля. Центральная передача состоит из пары зубчатых колес со спиральными зубьями и межколесного дифференциала.

Колесный редуктор автобусов ЛиАЗ выполнен в виде прямозубых цилиндрических зубчатых колес с внешним и внутренним зацеплением (планетарного типа). Он включает в себя полностью разгруженную полуось, ведущую (солнечную) шестерню, шестерни-сателлиты, оси, водило и коронное зубчатое колесо. Крутящий момент полуосью подводится к ведущей шестерне и передается трем установленным на осях шестерням-сателлитам, концы которых запрессованы в отверстия водила.

Водило при помощи шпилек крепится к ступице колеса, вращающегося на шарико- и роликоподшипниках. Крутящий момент на ступицу колеса передается через водило, а коронное зубчатое колесо застопорено зубчатой опорой, которая неподвижно соединена с цапфой. На автомобилях МАЗ применяют колесный редуктор с застопоренным водилом.

Он состоит из ведущей шестерни, установленной на шлицах наружного конца полуоси, трех шестерен-сателлитов с осями и коронного колеса с внутренними зубьями. Коронное колесо является ведомым элементом передачи и прикреплено винтами к ступице колеса. Водило состоит из наружной и внутренней чашек, соединенных болтами.

Оно посажено на конец кожуха полуоси и связано с ним шлицевым соединением (застопорено). Крутящий момент от дифференциала центральной передачи подводится к полуоси, а от нее – к солнечной шестерне редуктора. От солнечной шестерни крутящий момент передается на три шестерни-сателлита, которые вращаются на осях в сторону, противоположную направлению вращения ведущей шестерни.

Читайте также: Уменьшение вибрации от раздатки: установка подрамника на Ниву

Что такое ходовая часть автомобиля и ее неисправности

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Назначение и общее устройство ходовой части автомобиля.

Ходовая часть автомобиля включает в себя раму, подвеску, задние и передние мосты, колеса и шины — все агрегаты, так или иначе связанные с рамой или несущей частью кузова.

С помощью деталей и механизмов, составляющих ходовую часть автомобиля, его колеса связываются с кузовом, при этом гасятся возникающие в процессе езды колебания, что обеспечивает комфортность поездки. Смысл такого крепления заключается в том, чтобы кузов машины во время езды мог перемещаться относительно колес.

При этом устраняются вертикальные, поперечно-угловые и иные колебания и обеспечивается мягкость и плавность хода автомобиля. Существует два вида автомобильных подвесок: зависимая и независимая. В большинстве современных машин используется независимая подвеска, поскольку она обеспечивает больший комфорт и безопасность езды.

На автомобиле с зависимой подвеской колеса, расположенные на одной оси, связаны между собой жесткой негнущейся балкой. Когда одно из колес наезжает на какую-либо неровность и по этой причине наклоняется под определенным углом, связанное с ним колесо вынужденно наклоняется на такой же угол. Каждая подвеска включает в себя упругие элементы, называемые рессорами. Их главной задачей является смягчение колебаний и ударов, передающихся кузову автомобиля. На современных автомобилях используется два типа рессор: пружинные и пластинчатые.

Внешне пружинная рессора представляет собой мощную пружину с высокой степенью сопротивляемости. Устройство пластинчатой рессоры сложнее: она состоит из нескольких рядов продольных металлических пластин. Они наложены друг на друга таким образом, что внизу располагается длинная пластина, на ней — покороче, затем — еще короче и сверху — самая короткая пластина.

Данная конструкция, выполненная из крепкого металла, обеспечивает, с одной стороны, мощное сопротивление, а с другой — необходимую упругость. Кроме того, подвеска автомобиля включает в себя гасящие элементы — амортизаторы, задача которых состоит в гашении колебания и раскачивания кузова за счет сопротивления, возникающего при перетекании жидкости через калиброванные отверстия из одной емкости в другую и обратно.

В некоторых видах амортизаторов вместо жидкости применяется газ. Соответственно, амортизаторы бывают гидравлическими или газовыми. Амортизатор устанавливается между кузовом автомобиля и колесной осью (балкой). Его элементами являются: верхняя и нижняя проушина — предназначены для крепления амортизатора соответственно к кузову и колесной оси; защитный кожух — накрывает верхнюю часть амортизатора; •шток; •цилиндр; •поршень с клапанами.

В состав подвески автомобиля также входит стабилизатор поперечной устойчивости. Назначение этого устройства — уменьшение наклона автомобиля при движении на поворотах, а также повышение его устойчивости и управляемости. Когда автомобиль выполняет поворот, его кузов с внутренней стороны поворота приподнимается над поверхностью дороги, а с внешней — наоборот, сближается к ней, что создает опасность опрокидывания.

Этому препятствует стабилизатор, который, прижавшись к поверхности вместе с автомобилем с одной его стороны, одновременно прижимает другую сторону. Если одно из колес автомобиля наезжает на неровность, то стабилизатор стремится вернуть его в первоначальное положение. Однако от последствий лихачества не спасет ни один стабилизатор: подтверждением этому являются частые случаи опрокидывания автомобилей.

2) Подвеска: назначение, типы, основные устройства, классификация по различным признакам.

Подвескойназывается совокупность устройств, осуществляющих упругую связь колес с несущей системой автомобиля (рамой или кузовом).

Подвеска служит для обеспечения плавности хода автомобиля и повышения безопасности его движения.

Плавность хода

свойство автомобиля защищать перевозимых людей и грузы от воздействия неровностей дороги. Смягчая толчки и удары от дорожных неровностей, подвеска обеспечивает возможность движения автомобиля без дискомфорта и быстрой утомляемости людей и повреждения грузов.

Подвеска повышает безопасность движения автомобиля, обеспечивая постоянный контакт колес с дорогой и исключая их отрыв от нее.

Подвеска разделяет все массы автомобиля на две части – подрессоренные и неподрессоренные.

Подрессоренные

– части, опирающиеся на подвеску: кузов, рама и закрепленные на них механизмы.

Неподрессоренные –

части, опирающиеся на дорогу: мосты, колеса, тормозные механизмы.

При движении по неровной дороге подрессоренные части автомобиля колеблются с низкой частотой, а неподрессоренные – с высокой частотой.

Читайте также: Почему не работает центральный замок на ВАЗ-2112: основные причины

Подвеска автомобиля состоит из четырех основных устройств – направляющего, упругого, гасящего и стабилизирующего.

Направляющее устройство

подвески направляет движение колеса и определяет характер его перемещения относительно кузова и дороги. Направляющее устройство передает продольные и поперечные силы и их моменты между колесом и кузовом автомобиля.

Упругое устройство

подвески смягчает толчки и удары, передаваемые от колеса на кузов автомобиля при наезде на дорожные неровности. Упругое устройство исключает копирование кузовом неровностей дороги и улучшает плавность хода автомобиля.

Гасящее устройство

подвески уменьшает колебания кузова и колес автомобиля, возникающие при движении по неровностям дороги и приводит к их затуханию. Гасящее устройство превраща­ет механическую энергию колебаний в тепловую энергию с последующим ее рассеиванием в окружающую среду.

Стабилизирующее устройство

подвески уменьшает боковой крен и поперечные угловые колебания кузова автомобиля.

Подвеска обеспечивает движение автомобиля, и ее работа осу­ществляется следующим образом. Крутящий момент, передаваемый от двигателя на ведущие колеса, создает между колесом и дорогой тяговую силу, которая приводит к возникновению на ведущем мосту толкающей силых. Толкающая сила через направляющее устройство подвески передается на кузов автомобиля и приводит его в движение. При движении по неровностям дороги колесо перемещается в вертикальной плоскости. Упругое устройство подвески деформируется, а кузов и колеса совершают колебания, гасит которые амортизатор. Корпус амортизатора, заполненный амортизаторной жидкостью, прикреплен к балке моста. В корпусе находится поршень с отверстиями и клапанами, шток которого связан с кузовом автомобиля. В процессе колебаний кузова и колес поршень совершает возвратно-поступательное движение. При ходе сжатия (колесо и кузов сближаются) амортизаторная жидкость из полости под поршнем вытесняется в полость над поршнем, а при ходе отдачи (колесо и кузов расходятся) перетекает в обратном направлении. При этом жидкость проходит через отверстия в поршне, прикрываемые клапанами, испытывает сопротивление, и в результате жидкостного трения обеспечивается гашение колебаний кузова и колес автомобиля. Боковой крен и поперечные угловые колебания кузова автомобиля уменьшает стабилизатор поперечной устойчивости, который представляет собой специальное упругое устройство, устанавливаемое поперек автомобиля. Средней частью стабилизатор связан с кузовом, а концами с рычагами подвески. При боковых кренах и поперечных угловых колебаниях кузова концы стабилизатора перемещаются в разные стороны: один опускается, а другой поднимается. Вследствие этого средняя часть стабилизатора закручивается, препятствуя тем самым крену и поперечным угловым колебаниям кузова автомобиля. В то же время стабилизатор не препятствует вертикальным и продольным угловым колебаниям кузова, при которых он свободно поворачивается в своих опорах.

На автомобилях в зависимости от их класса и назначения применяют различные типы подвесок.

подвески
по направляющему устройству по упругому устройству по гасящему устройству по стабилизирующему устройству
зависимые рессорные с амортизаторами со стабилизатором
пружинные
торсионные
независимые пневматические без амортизаторов без стабилизатора
гидропневматические
комбинированные

По направляющему устройству все подвески разделяются на два основных типа — зависимые и независимые.

называется подвеска
,
при которой колеса одного моста связаны между собой жесткой балкой, вследствие чего перемещение одного из колес вызывает перемещение другого колеса. На легковых автомобилях зависимые подвески применяются обычно для задних колес. Они просты по конструкции и в обслуживании, имеют малую стоимость.

Независимой

называется подвеска
,
при которой колеса одного моста не имеют между собой непосредственной связи, подвешены независимо друг от друга и перемещение одного колеса не вызывает перемещения другого колеса.

По направлению движения колес относительно дороги и кузова автомобиля независимые подвески могут быть с перемещением колес в поперечной, продольной и одновременно в продольной и поперечной плоскостях.

Независимые подвески в легковых автомобилях применяются для передних и задних колес. Эти подвески обеспечивают более высокую плавность хода, чем зависимые подвески, но сложнее по конструкции, при обслуживании и более дорогостоящие. Тип подвески автомобиля также определяет и упругое устрой­ство, которое может быть выполнено в виде листовой рессоры, спиральной пружины, торсиона и пневмобаллона. При этом упругость подвески обеспечивается за счет упругих свойств металла, из которого изготовлены рессоры, пружины и торсионы, и сжатия воздуха.

В зависимости от применяемого упругого устройства подвески называются рессорными, пружинными, торсионными, пневматическими, гидропневматическими и комбинированными.

Рессорные подвески

в качестве упругого устройства имеют листовые рессоры
.
Рессора состоит из собранных вместе отдельных листов выгнутой формы. Стальные листы имеют обычно прямоугольное сечение, одинаковую ширину и различную длину. Кривизна листов неодинакова и зависит от их длины. Она увеличивается с умень­шением длины листов, что необходимо для плотного прилегания их друг к другу в собранной рессоре. Вследствие различной кри­визны листов также обеспечивается разгрузка листа рессоры.Взаимное положение листов в собранной рессоре обычно обеспечивается стяжным центровым болтом. Кроме того, листы скреплены хомутами, которые исключают боковой сдвиг одного листа относительно другого и передают нагрузку от листа (разгружают его) на другие листы при обратном прогибе рессоры. Лист, имеющий наибольшую длину, называется коренным. Часто он имеет и наибольшую толщину. С помощью коренного листа концы рессоры крепят к раме или кузову автомобиля. От способа крепления рессоры зависит форма концов коренного листа, которые в легковых автомобилях делаются загнутыми в виде ушков.

При сборке рессоры ее листы смазывают графитовой смазкой, которая предохраняет их от коррозии и уменьшает трение между ними. В рессорах легковых автомобилей для уменьшения трения между листами по всей длине или на концах листов часто устанавливают специальные прокладки из неметаллических антифрикционных материалов (пластмассы, фанеры, фибры и т.п.). Основным преимуществом листовых рессор является их способность выполнять одновременно функции упругого, направляющего, гасящего и стабилизирующего устройств подвески.

Листовые рессоры способствуют гашению колебаний кузова и колес автомобиля. Кроме того, они просты в изготовлении и лег­ко доступны для ремонта в эксплуатации. По сравнению с упруги­ми устройствами других типов листовые рессоры имеют увели­ченную массу, менее долговечны, обладают сухим трением, ухудшают плавность хода авто­мобиля и требуют ухода (смазывания) в процессе эксплуатации. Листовые рессоры получили наибольшее применение в зависимых подвесках. Обычно их располагают вдоль автомобиля. Концы рессоры шарнирно соединяют с рамой или кузовом автомобиля. Передний конец закрепляют с помощью пальца, а задний – чаще всего подвижной серьгой. При таком соединении концов рессоры ее длина может изменяться во время движения автомобиля. Для крепления концов рессоры применяют шарниры различных типов.

Пружинные подвески

в качестве упругого устройства имеют спиральные (витые) цилиндрические пружины
.
Пружины изготавливают из стального прутка круглого сечения. В подвеске витые пружины воспринимают только вертикальные нагрузки и не могут передавать продольные и поперечные усилия и их моменты от колес на раму и кузов автомобиля. Поэтому при их установке требуется применять направляющие устройства. При использовании витых пружин также необходимы гасящие устройства, так как в пружинах отсутствует трение. По сравнению с листовыми рессорами спиральные пружины имеют меньшую массу, более долговечны, просты в изготовлении и не требуют технического обслуживания. Спиральные пружины в качестве основного упругого элемента применяются главным образом в независимых подвесках и значи­тельно реже в зависимых. Их обычно устанавливают вертикально на нижние рычаги подвески.

Торсионные подвески

в качестве упругого устройства имеют торсионы. Торсион представляет собой стальной упругий стержень, работающий на скручивание. Он может быть сплошным круглого сечения, а также составным – из круглых стержней или прямоугольных пластин. На концах торсиона имеются головки (утолщения) с нарезанными шлицами или выполненные в форме многогранника (шестигранные и т.д.). С помощью головок торсион одним концом крепится к раме или кузову автомобиля, а другим к рычагам подвески. Упругость связи колеса с рамой обеспечивается вследствие скручивания торсиона. Торсионы, как и пружины, требуют применения направляющих и гасящих устройств. По сравнению с листовыми рессорами торсионы обладают теми же преимуществами, что и спиральные пружины. Однако по сравнению со спиральными пружинами торсионы менее долговечны. Торсионы наиболее распространены в независимых подвесках. На автомобиле торсионы могут быть расположены как продольно, так и поперечно.

Пневматические подвески

в качестве упругого устройства имеют пневматические баллоны различной формы. Упругие свойства в таких подвесках обеспечиваются за счет сжатия воздуха. Наибольшее применение в пневматических подвесках получили двойные (двухсекционные) круглые баллоны. Двойной круглый баллонсостоит из эластичной оболочки, опоясывающего или разделительного кольца и прижимных колецс болтами. Оболочка баллона резинокордовая, обычно двухслойная. Корд оболочки капроновый или нейлоновый. Внутренняя поверхность оболочки покрыта воздухонепроницаемым слоем резины, а наружная – маслобензостойкой резиной. Для упрочнения бортов оболочки внутри их заделана металлическая проволока, как у покрышки пневматической шины. Опоясывающее кольцо служит для разделения секций баллона и позволяет уменьшить его диаметр. Прижимные кольцас болтами предназначены для крепления баллона. Двойные круглые баллоны применяют в подвесках автобусов, грузовых автомобилей, прицепов и полуприцепов. Обычно баллоны располагают вертикально в количестве от двух (передние подвески) до четырех (задние подвески).

Резиновые упругие элементы

широко применяют в подвесках современных автомобилей в виде дополнительных упругих устройств, которые называются ограничителями или буферами. Часто внутрь буферов вулканизируют металлическую арматуру, которая повышает их долговечность и служит для крепления буферов. Буфера подразделяются на буфера сжатия и отдачи. Первые ограничивают ход колес вверх, вторые – вниз. При этом буфера сжатия ограничивают деформацию упругого устройства подвески и увеличивают его жесткость. Буфера сжатия и отдачи совместно применяют обычно в независимых подвесках. В зависимых подвесках используют главным образом буфера сжатия.

Требования к подвеске. Амортизаторы, типы, классификация.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Читайте также: Подключить Elm327 К Obd1. Распиновка Obd2 И Gm12. Диагностика Авто Своими Руками.адаптер Elm327

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Читать статью  Как работает ходовая часть автомобиля

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Подвеска автомобиля

Главным назначением подвески автомобиля является подавление и уменьшение колебаний, возникающих при попадании ТС в ямы или при наезде на подъемы дорожного покрытия. Благодаря действию подвески, подобные явления эффективно гасятся.

Кузов осуществляет различные типы колебаний — поперечно-угловые, продольные, угловые и вертикальные. Их характеристики формируют общую плавность перемещения транспортного средства для пассажиров и водителя в салоне.

Отдельного внимания заслуживает тип связи колес и кузова автомобиля.

Люди, которые хотя бы раз в жизни ездили на деревянной телеге, ощутили на себе «прелести» движения по неровному покрытию.

Это легко объяснить, ведь колеса этого средства для передвижения жестко сидят на «основе», а выбоины и ямы передаются «пассажирам».

По телевизору можно наблюдать картину, когда при увеличении скорости движения телега буквально разваливается.

Причиной является именно жесткость, из-за которой элементы ходовой части получают огромную нагрузку.

Для продления срока службы современных транспортных средств и повышения уровня комфорта «наездников» кузовная часть и колеса автомобиля не имеют жесткой связи.

Это легко подтвердить, если поднять ТС на определенно расстояние от земли и подергать за колеса — они будут свободно перемещаться и слегка отвиснут.

Это обусловлено особым типом крепления с помощью специальных пружин и рычагов.

Группа механизмов, обеспечивающих «гибкую» связь, относятся к подвеске.

Ее элементы (пружины и рычаги) изготовлены из металла и имеют определенный уровень прочности.

Но при изготовлении автомобиля предусматривается определенный запас, позволяющий колесам перемещаться по отношению к кузовной части в определенных плоскостях.

Если быть точнее, обеспечивается свобода перемещения кузова по отношению к колесам, движущимся по дорожному покрытию.

Подвеска — элемент ходовой части автомобиля, который может быть двух видов:

  • Независимая — тип подвески, в которой колеса на одной оси не имеют жесткой связи и меняют положение независимо друг от друга. Это значит, что при попадании на неровность одно из колес реагирует на дефект, а другое — остается в прежней позиции.
  • Зависимая — тип подвески, в которой колеса одной оси имеют жесткую связь, то есть соединены специальной балкой. В случае попадания транспортного средства в яму или при наезде на подъем оба колеса меняют положение на идентичный угол.

Недостаток жесткого крепления очевиден. Почти все неровности дорожного покрытия передаются кузову автомобиля, а далее — людям в салоне.

В роли спасителя выступают только шины, которые берут на себя «удар». При такой конструкции кузов сильнее раскачивается и с более высоким ускорением.

Добавление в конструкцию ходовой части упругой составляющей (рессора или пружин) позволяет более эффективно гасить удары от неровного дорожного покрытия.

Недостаток в том, что машина начинает раскачиваться, а сами колебания сохраняются в течение продолжительного времени. В итоге машина менее управляема, а движения становятся опасными.

Авто с таким типом подвески будет раскачиваться во всех направлениях, что повышает риск «пробоя». Он может возникнуть в случае совпадения двух составляющих — толчка от дорожного покрытия и работы подвески из-за продолжительного колебания.

Сегодня элементы ходовой части более продуманы. В конструкцию подвески входят не только упругие, но и демпфирующие узлы — амортизаторы.

В задачу последних входит контроль работы пружины и гашение чрезмерных колебательных движений.

После наезда на неровность происходит сжатие пружины, а в процессе расширения большую часть энергии принимает на себя амортизатор автомобиля.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена сайлентблоков передних рычагов автомобилей ВАЗ

Он не дает пружине растянуться на длину, которая больше положенной. Как следствие, колебательный процесс имеет ограниченный характер — в среднем одно 0,5 до 1,5 циклов.

ЧИТАЙТЕ ПО ТЕМЕ: Почему стучит амортизатор.

Независимая подвеска. Устройство, особенности

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение. Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться. Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

  • износ резинотехнических элементов и шаровых опор;
  • выход из стоя амортизатора;
  • разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Ходовая часть автомобиля

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Ходовая часть состоит из: — передней и задней подвески колес, — колес и шин.

Подвеска колес автомобиля.

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах. Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины — «железные» и выполнены с определенным запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать — кузов имеет возможность перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска — это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска — это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса. При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным.

Автомобиль с независимой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса). В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов. Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть: шины основные упругие элементы дополнительные упругие элементы направляющие устройства подвесок демпфирующие элементы. Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова. Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой. Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Передний мост

Передний мост имеет независимую телескопическую подвеску, в которой применяются как гидравлические амортизаторы, так и витые пружины. Поперечный рычаг — нижний с растяжками. Ходовая часть снабжена стабилизатором поперечной устойчивости. Устройство подвески ваз 2109 практически идентично с машинами ваз моделей 2108, 21099.

Узлы и детали ходовой части переднего моста

Передний мост ваз 2109 является, пожалуй, самым сложным элементом ходовой, это связано с тем, что схема трансмиссии автомобиля переднеприводная, но количество основных узлов в его устройстве не так уж и велико. Это:

  1. Стойка с амортизаторами;
  2. Поворотный кулак;
  3. Поперечный рычаг;
  4. Растяжки;
  5. Узлы крепления ходовой части к кузову и трансмиссии;

Описание конструкции передней подвески

Ходовая часть переднего моста ваз 2109 содержит довольно много элементов, но все является типичной для машин подобного класса и ее конструкция перекликается с множеством однотипных автомобилей. Основной деталью служит телескопическая стойка с гидравлическим амортизатором. Поверх гидравлического цилиндра устанавливается витая пружина с буфером хода. Верхняя опора также изготавливается из полиуретана и обеспечивает качание стойки, и гашение вибраций. Устройство крепления стойки к кузову (тремя болтами) позволяет гасить вибрации. Также внутри опоры находится шарикоподшипник, который обеспечивает поворот стойки совместно с колесом. Внизу поворотного кулака имеется шаровая опора, для связи с нижним рычагом подвески.

Для компенсации усилий имеются растяжки с резинометаллическими шарнирами. Для установки ступицы колеса в поворотном кулаке монтируется двухрядный упорный подшипник. Ступица крепится одним болтом. Также устройство подвески включает в себя стабилизатор, он через стойки с резиновыми шарнирами связывается с нижними рычагами подвески.

Задний мост

Устройство ходовой заднего моста ваз 2109 гораздо проще, это объясняется тем, что в отличие от автомобиля классической заднеприводной схемы, в нем нет деталей связанных с трансмиссией. А нагрузка, которую воспринимает ходовая часть, гораздо меньше, чем у грузового автомобиля.

Детали ходовой заднего моста

Из-за более мягкого режима работы (по сравнению с задним приводом предыдущих моделей), у конструкторов появилась возможность упростить схему и устройство этого узла ваз 2109. Так в задней подвеске ходовой части отсутствуют растяжки и детали для передачи вращающего усилия колесам, стабилизаторы (так как их роль выполняет балка), это незначительно ухудшило динамические параметры автомобиля, зато значительно повысило безотказность. В схему этого узла ходовой входят:

  • Продольные рычаги;
  • Центральная балка;
  • Кронштейны крепления моста автомобиля к лонжерону;
  • Гидравлические амортизаторы;
  • Пружины (пара);
  • Фланцы для крепления колес.

Как проверить исправность подвески машины

Пожалуй, наиболее ответственным узлом после рулевого управления и тормозной системы, влияющим на безопасную эксплуатацию является ходовая часть автомобиля. Поэтому необходимо постоянно контролировать ее состояние. Конечно у легковой машины износ этого узла не такой сильный, как у грузовой, но чаще всего (и машины ваз не исключение) конструкторы закладывают стойкость и долговечность схемы подвески с учетом мягкого режима.

Для квалифицированного заключения о том, что подвеска находится в исправном или неисправном состоянии, лучше обратиться на станцию технического обслуживания, где смогут на специальных стендах полностью диагностировать состояние вашей машины, а мастера, для которых схема подвески не имеет секретов, смогут точно выявить поломку или небольшую неисправность. Но все же, даже не зная досконально устройство необходимо знать наиболее важные симптомы того, что с машиной что-то не так. Желательно обращать пристальное внимание на малейшие изменения в поведении автомобиля на дороге, которые могут быть симптомами неисправности мостов.

Из чего состоит ходовая часть автомобиля

Любая ходовая часть автомобиля состоит из рамы, переднего и заднего моста, колес и подвесок.

Рама представляет собой несущий элемент автомобиля, к ней крепятся такие элементы, как двигатель, агрегаты шассы и кузов. Она принимает на себя всю массу автомобиля, а также другие нагрузки. Рамы делятся по конструкции на два вида – на лонжеронные и хребтовые. Их различие в том, что хребтовые состоят из одной продольной балки, лонжеронные — из двух.

Рама выполняет функцию кузова на легковых автомобилях

Признаки износа или повреждения ходовой части

  1. Подтекания под автомобилем в районе размещения деталей подвески. Машины модели ваз 2109 как правило имеют уже большой срок службы (а устройство гидравлических цилиндров рассчитано на определенный ресурс, который они возможно уже давно выработали). Есть большая вероятность того что могут износиться сальник или зеркало штока амортизатора, поэтому обращайте внимание на возможную утечку гидравлической жидкости (в принципе, внимательно нужно относится к любым утечкам из автомобиля);
  2. Стук при движении, рыскание по дороге — наиболее часто встречающийся признак неисправности. Как правило, свидетельствует об износе или ослаблении крепления узлов, внимательно осмотрите подвеску, а лучше всего обратитесь в мастерскую;
  3. При воздействии на подвеску (попробуйте надавить на капот или наоборот приподнять ваш автомобиль, опытные автомеханики при первом знакомстве с легковыми машинами, не только с ваз 2109, так ориентировочно оценивают — в каком состоянии ходовая часть) подвеска не оказывает достаточного сопротивления — первый признак неправильной работы гидравлических цилиндров. Причин может быть множество — недостаточное количество жидкости, протекание из-за износа сальников, фторопластовой втулки, износ штока, неисправность клапанного механизма. Нужно обязательно заменить изношенные детали, пополнить масло в цилиндрах или устранить неисправность клапанного механизма;
  4. При движении (особенно по неровной дороге) эпизодически появляются жесткие удары с характерным звуком, которые могут ощущаться даже на рулевом управлении (так называемый «пробой» подвески). Появление этого симптома сигнализирует об утрате пружинами (чаще всего задней ходовой части) своих свойств, вследствие усталости металла, могут также неправильно работать гидравлические амортизаторы. В любом случае необходимо осмотреть устройство вашей подвески и произвести ремонт.

Мы еще не упомянули о неравномерном износе покрышек — если ваши колеса отрегулированы на развал-схождение и отбалансированы, а ШРУСы (так как ваз 2109 собран по схеме переднего привода) правильно работают, значит, причина — ходовая часть, где-то есть поломка, излишний люфт или выработка.
В заключение нужно отметить, хотя ходовая часть автомобиля ваз 2109 и не подвергается таким перегрузкам как подобный узел грузового транспорта, схема ее все-таки довольно сложна и нуждается в постоянном внимании, благо, устройство подвески позволяет производить техническое обслуживание и ремонт без больших материальных затрат. ” alt=””>

Что такое ходовая часть автомобиля и ее неисправности

Ходовая часть автомобиля ходовая часть автомобиля

Мото-транс

Ходовая часть автомобиля состоит из разных механизмов и является одним из самых важных узлов. Вместо этого термина обычно автолюбители используют другой — подвеска, хотя это отдельный узел. Поэтому в данной статье данный агрегат иногда тоже будем называть «подвеской» (с кавычками).

Читать статью  Устройство передней подвески

Чтобы не возникало непредвиденных ситуаций, необходимо относится к этому узлу более чем внимательно. А это значит проводить проверку в положенные сроки, при необходимости поручить ремонт профессионалам, которые устранят неисправности независимо от сложности. Но какова роль у этого столь нужного агрегата и собственно из каких элементов он состоит?

Что входит в диагностику ходовой части автомобиля

Диагностика ходовой части не ограничивается проверкой подвески. Также проверяется состояние шин и дисков, тормозных колодок и дисков, всех рычагов и подшипников. Мастера осматривают их визуально, проверяют специальными инструментами, проводится диагностика подвески на вибростенде.

Шины и диски

Мастер обязательно осматривает визуальное состояние колес. Шины должны быть изношены равномерно. Перекосы в износе говорят о неправильном сход-развале. Давление должно быть нормальным. На дисках не должно быть механических повреждений.

Если на диске или шине образовались трещины, грыжи или помятости, то их восстановить невозможно, нужно менять. Если давление слишком низкое, то мастер подкачивает шины, при необходимости осматривает их на наличие утечки воздуха.

Читайте также: Как устранить царапины на коже в салоне автомобиля

Ступичные подшипники

Ступичные подшипники крепят колеса к поворотному кулаку. Они достаточно быстро изнашиваются, так как принимают на себя большие нагрузки.

Диагностику этого подшипника проводят вручную. Для этого домкратят авто и пытаются раскачать колесо. Одной рукой берутся за верхнюю часть, а другой за нижнюю. Если имеется люфт при движении вверх-вниз, это говорит об износе ступичного подшипника.

Тормозная система

Проверяются все элементы: уровень жидкости, трубки и шланги, колодки, диски, барабаны. Если имеются подтеки жидкости, то ищут причину и устраняют ее. При осмотре колодок и дисков оценивают их износ. Если они выработали ресурс, то заменяют на новые детали. Если ресурс не выработан, сообщают дату замены.

О неисправностях тормозов говорят скрипы и шумы при торможении, проваливание педали тормоза, увеличение тормозного пути, утечка тормозной жидкости. За этим нужно внимательно следить и своевременно обращаться за диагностикой и ремонтом системы.

Рычаги и сайлентблоки

Сайлентблоки – это шарниры, которые соединяют все детали подвески между собой. Они гасят колебания, которые возникают в рычагах, за счет резиновых или полиуретановых вставок. Они присутствуют как в передней подвеске, так и в задней части.

Эти запчасти служат 100 тыс.км пробега, но эта величина зависит от качества дорог. Если вы часто ездите по бездорожью, то сайлентблоки могут износиться через 50 тыс.км.

Их состояние проверяют визуально: на резине не должно быть трещин и дыр, не должно быть механических повреждений. Об их неисправности может говорить неправильный сход-развал.

ШРУС

ШРУС – шарнир равных угловых скоростей. Обеспечивает передачу крутящего момента при поворотах. Он обеспечивает автомобилю лучшую проходимость и управляемость.

ШРУС долго служит, так как защищен пыльником. Нужно проверять его состояние, так как механические повреждения могут привести к поломке детали. При попадании пыли механизм заедает и выходит из строя.

Амортизаторы и пружины

Амортизаторы и пружины нужны в автомобиле для того, чтобы гасить все удары и вибрации от дорожного покрытия. Именно они обеспечивают комфортную поездку водителю и пассажирам. На других типах подвески их функцию выполняют баллоны с воздухом или рессоры.

Во время диагностики эти детали осматривают на предмет повреждений. Если имеется протечка жидкости из амортизатора, это говорит о его пробоине. Такой амортизатор не подлежит ремонту, его нужно менять.

Тип ходовой части Подвеска автомобиля

Типы подвесок

По своему предназначению подвеска является той частью, которая отвечает за вертикальное движение колеса относительно кузову. Именно данная конструкция напрямую взаимодействует с кузовом и дорожным покрытием.

Читайте также: Размер щеток стеклоочистителя гранта седан

На данный момент в автомобилестроении применяется два основных типа подвесок:

  • зависимая;
  • независимая.

Также на некоторых машинах устанавливается полузависимая подвеска. Однако этот образец чаще всего относят к зависимой схеме.

Ранее на различном транспорте широко применялась зависимая конструкция. Сейчас этот образец постепенно отходит на второй план. Чаще всего система балок устанавливается на грузовые автомобили, которые постоянно подвергаются большим нагрузкам. Также балки нашли применение на внедорожниках рамного типа. На фото подвеска отличается простотой строения. Однако, основное преимущество заключается в надежности. Ее дешево и удобно обслуживать.

Основная часть зависимой системы – рессора. Узел представлен в виде пакета листов, которые выполнены в изогнутой форме. Большинство производителей во время создания рессор используют пружинистую сталь, которая отлично справляется с функцией балансировка кузова.

Независимая подвеска

Большей популярностью пользуется независимый тип подвески. Данная конструкция считается более сложной в плане технического обслуживания ходовой части автомобиля. Основная характеристика этой системы заключается в наличии индивидуальных точек крепления и упругих элементов для каждого колеса. На неровной дороге преимущество несравнимо – колеса не взаимодействуют друг с другом, что делает передвижение авто более плавным.

Благодаря отсутствию общих мостов, процесс ремонта становится проще. При возникновении неисправностей с одной осью нет необходимости восстанавливать противоположную сторону конструкции.

Зависимая подвеска

Подвеска типа Макферсон

Типа Макферсон

90% автомобильных компаний применяют наиболее надежный тип подвески – Макферсон. Это независимый образец системы, который лучше всех показал себя на различных типах транспорта. Элементы ходовой части составляют одну цельную схему, которая отличается высокой надежностью. Данный узел выглядит следующим образом:

  • на ступицу одевают колесный диск;
  • ступица шарнирным образом фиксируется к кузову;
  • роль держателей выполняют жесткие рычаги.

Существует большое разнообразие рычагов, которые могут располагаться согласно разным схемам. Наиболее распространенными являются одинарные, сдвоенные, А-образные рычаги. Детали могут быть верхними и нижними. В состав простой независимой подвески входит один рычаг, располагающийся снизу.

Что еще относится к системе:

  • ступицы;
  • шаровые опоры;
  • тормозные диски;
  • поворотные рычаги;
  • опорные чашки, располагающиеся снизу;
  • пружины;
  • буфер сжатия;
  • верхние опоры стойки;
  • гайки;
  • штоки;
  • поворотные кулаки;
  • валы привода;
  • защитные чехлы.

Элементом, гасящим колебания ступицы, является стойка. Деталь состоит из амортизатора и наружной пружины. Качественное крепление стойки к кузову обеспечено подушкой. Внутри узел оснащен упорным подшипником, благодаря которому стойка может вращаться вокруг своей оси.

Со временем стойка начинает передавать все больше колебаний на кузов. Проверку стойки в случае выхода из строя можно выполнить самостоятельно путем раскачивания кузова. При сильном качении неисправный узел не стабилизирует кузов.



Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Читайте также: Ларгус замена масла в коробке передач своими руками

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!



Перечень работ при проверке агрегата

Что входит в диагностику? Вне зависимости от типа такой процедуры действия при этом выполняются одни и те же. Многие из этих манипуляций по силам выполнить самим владельцам, не привлекая со стороны опытного работника. Однако профессионал справится с работой лучше, поскольку важно осмотреть множество деталей, выявить изъяны и огрехи.

Но что конкретно осматривает работник СТО в ходе детального осмотра любого транспортного средства? Тщательному обзору подлежат эти элементы:

Несмотря на то, что некоторые диагностические манипуляции владелец железного коня способен выполнить самостоятельно, мастер выдает заключение касательно дальнейшей эксплуатации узла, механизма или детали, исходя из технического состояния. И только он определяет, что входит в ремонт ходовой части.

Из чего состоит ходовая часть автомобиля

Ходовая часть легковой автомашины состоит из:

  • силовых элементов кузова: каркаса или рамы;
  • колёс: имеются ввиду не только шины и диски, но также узлы, которые обеспечивают соединение с подвеской и приводными механизмами;
  • непосредственно подвеска: состоит из рычагов, поворотных кулаков, тормозных дисков, амортизаторов, стабилизаторов, а также пружин или рессор.

В рамках диагностики обследуются все указанные типы компонентов. Комплекс включает в себя как методы компьютерного исследования, а именно диагностика ходовой части автомобиля, так и местный осмотр отдельных частей, функциональные тесты. Ниже опишем основные диагностические мероприятия и способы определения неисправностей. Ниже опишем основные этапы оценки текущего состояния ходовки авто.

Зависимая подвеска Вибростенд для ходовой части автомобиля диагностика Ходовая часть автомобиля

Независимая подвеска. Устройство, особенности

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Электронная проверка подвески на вибростенде и компьютере

Диагностика подвески автомобиля на вибростенде представляет собой имитацию езды по плохим дорогам во время которой проверяется, как механизмы реагируют на изменения внешних условий. При этом компьютер сравнивает полученные показатели с нормальными и показывает отклонения. У каждой модели авто свои нормативы, поэтому важно, чтобы мастер выставил правильную марку в компьютере.

Рекомендуем: Коды ошибок на 16 клапанной ВАЗ-2112: самодиагностика на приборке

Автомобиль заезжает на вибростенд, после этого он начинает вибрировать. Вибрация возрастает, а компьютер замеряет все показатели. Передняя и задняя подвеска тестируется отдельно.

Читайте также: Какое масло лучше заливать в двигатель Приоры

При этом проводится проверка всех элементов подвески:

  • Амортизаторов;
  • Сайлентблоков;
  • Пружин;
  • Рычагов;
  • Шаровых опор.

Движитель

Различают следующие типы движителей:

  • колесные
  • гусеничные
  • полугусеничные

Колесный движитель представляет собой колеса с пневматическими шинами. У гусеничного движителя опорные катки катятся по гладкому искусственному пути, который образуется бесконечной гусеничной цепью. Полугусеничный движитель состоит из резинометаллической гусеницы, установленной между ведущим колесом с пневматической шиной и натяжным колесом.

Пневматическое колесо состоит из:

По устройству различают шины:

Основные части камерной шины — покрышка, камера с вентилем и ободная лента. Ободную резиновую ленту размещают между камерой и ободом, предотвращая трение между ними. Ободные ленты применяют только в колесах грузовых автомобилей.

Бескамерные шины широко применяют на легковых и грузовых автомобилях и тракторах. В таких шинах пространство, заполняемое воздухом, образуется в результате герметичного соединения обода колеса с покрышкой, а вентиль при этом размещается на ободе. Герметичная посадка бескамерной шины на обод достигается при помощи специальной конструкции борта, плотно прижимающегося к закраинам обода внутренним давлением воздуха.

Бескамерные шины могут быть обычного типа, широкопрофильные и арочные. Арочные шины способствуют повышению проходимости автомобиля в трудных дорожных условиях. Это шины низкого давления (0,05…0,08 МПа).

Внутреннее давление воздуха в шинах автомобилей колеблется в пределах 0,17…0,5 МПа, тракторов — 0,08…0,25 МПа.

Причины поломок ходовой части автомобиля

Регулярные нагрузки на различные элементы ходовой части, которые не прекращаются даже после остановки движения, могут привести к различным поломкам. Если автомобиль начинает испытывать затруднения при прохождении на большой скорости поворотов или для его удержания на проезжей части требуются большие усилия, велика вероятность того, что необходим ремонт ходовой части автомобиля. Еще один показатель – кузов может колебаться и раскачиваться при торможении, и на поворотах. Причина может крыться в вышедших из строя амортизаторах, сломанных рессорах или элементах подвески. Ощущается вибрация при движении.

Вибрация может возникнуть из-за задних амортизаторов, которые изношены; поврежденных рессор; из-за того, что давление в шинах не соответствует определенным нормам; или того, что подшипники ступиц колес в плохом состоянии. В процессе движения автомобиля начинает стучать подвеска. Проблема может возникнуть из-за ослабления болтов крепления или деформированных дисков колес. Стук и скрип амортизаторов возникает по причине их поломки; ослабления крепления резервуара или поршня, а также утечки жидкости. Скрип при торможении на поворотах. Как правило, такой скрип возникает из-за неисправности амортизаторов или стабилизатора поперечной устойчивости. Начинает подтекать жидкость из амортизаторов. Такое возможно вследствие разрушения сальников штока или попадания на уплотнительные кромки посторонних механических частиц.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение. Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться. Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

  • износ резинотехнических элементов и шаровых опор;
  • выход из стоя амортизатора;
  • разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Самостоятельная проверка ходовой части автомобиля

Если вы решили собственноручно проверить машину, в том числе посмотреть, что у неё под днищем, важно знать, на что обращать внимание – по периметру у автомобиля четыре колеса, посередине чаще всего – листы защиты картера, но это не значит, что смотреть там не на что.

В первую очередь, неисправные элементы подвески выдают себя посторонними звуками. Если внизу слышны посторонние звуки, то виновниками, требующими замены или ремонта, могут стать:

  • Амортизаторы – элемент, принимающий на себя все неровности и удары от дорожных ям;
  • Пружины стоек – постоянно нагружены, со временем неизбежно «устают» и требуют замены;
  • Пыльник ШРУСа – как следует из названия, защищает деталь от пыли. Если он грязный или рваный – требуется замена;
  • Опорные чашки стоек – по большому счёту, просто должны быть целыми и не деформированными;
  • Сайлентблоки – то, чем соединяются различные детали подвески. Представляет собой две металлические втулки с резиновой вставкой по середине. Если при езде от элементов подвески идут сильные колебания, а машина не слишком устойчива, вопросы должны возникать в первую очередь к этому элементу;
  • Различные люфты – могут касаться сразу множества элементов ходовой, будь то ШРУС, наконечники рулевых тяг и многое другое.

На некоторых пунктах для разъяснения деталей стоит остановиться подробнее, тем более если для вас многие из этих слов и вовсе стали чем-то новым.

Амортизаторы – это самое простое, здесь не нужно никаких особых навыков и умений, и проверить их состояние на месте может любой желающий. Для этого просто попытайтесь раскачать машину, если он качнётся больше двух раз — амортизаторы под замену. Чтобы удостовериться в их неисправности окончательно, можете поднять автомобиль и осмотреть их сбоку на предмет подтёков.

С пружинами несколько сложнее – то, что пружины «просели», невооруженным глазом, к сожалению, может быть не видно. Зато очень хорошо видно, если пружина сломана. Да и высота подвески автомобиля в случае чего намекнёт – если машина слишком низко, значит, стоит обратить внимание.

С пыльниками всё просто – если целый и чистый, то идём дальше, если грязный или рваный, или всё вместе – меняем. Деталь не слишком дорогостоящая, даже дешёвая (что может быть дорогого в куске резины?), поэтому рваные и грязные пыльники могут быть причиной для беспокойства только при условии, что владелец ездит с ними в таком состоянии уже давненько.

Остов

Остов является основанием машины, связывающим все механизмы в единое целое. Он может быть рамным, полурамным и безрамным. У легковых автомобилей роль рамы выполняет кузов, называемый несущим. Для крепления двигателя и передней подвески служит короткая рама, прикрепленная к полу кузова.

Мост

У этого узла, а обычно их несколько, не одна роль:

  • Во-первых, отвечает за соединение двух колес.
  • Во-вторых, выполняет опорную функцию основанию машины.
  • В-третьих, удерживает вес машины.

Как можно заметить, мосты выполняют важные задачи и подвергаются значительной нагрузке. Поэтому для их изготовления используется только прочный материал. Также эти они должны проходить соответствующую обработку, чтобы противостоять воздействию агрессивных внешних условий. В особенности речь идет о коррозии. Это основополагающий фактор появления основных неисправностей ходовой части.

Крепиться мосты могут непосредственно к рамной конструкции, что актуально в отношении грузового транспорта. Другой вариант — к кузову, что подходит большинству легковушек.

Проверка пневмоподвески

Это неотъемлемый комплекс диагностических процедур, если речь идёт об обслуживании современных полноразмерных внедорожников или бизнес-седанов. Задача мастеров – проверить целостность пневморукавов, которые испытывают серьёзную нагрузку в повседневной эксплуатации. Рукава производятся из жёсткого, но эластичного материала; периодически их пробивает. Если нельзя активировать диагностическое положение для подвески, то это намёк на неисправность. Также на проблему может указывать шипящий звук и самопроизвольное изменение клиренса вне зависимости от заданного режима.

Ремонт ходовки

Устройство ходовой часто дает сбой, поэтому ремонт важно и нужно производить своевременно, иначе есть риск попадания в критическую ситуацию на дороге. По заключению диагностов становится видно какие части ходовой пора отремонтировать или заменить. Самые распространенные сегменты работы по ремонту ходовой это:

  • Передняя подвеска;
  • Задняя подвеска;
  • Необходимость замены стойки, пружины или амортизатора

Могут потребоваться замены следующих узлов устройства ходовой:

  • Сайлентблок;
  • Шаровая опора;
  • Рулевой наконечник;
  • Рулевая рейка;
  • Рулевой механизм;
  • Ступичный подшипник;
  • Граната.

Очень важно приобретать оригинальные запчасти на ваш авто иначе ремонт может стать для автовладельца сущим кошмаром, а трата денег — бесполезной. Приобретая некачественную или неподходящую деталь на устройство можно получить кота в мешке. Деталь может не подойти, может работать не так как нужно или выйти из строя очень рано, не отслужив своего срока.

Не стоит экономить на диагностике и ремонте — исправный автомобиль залог вашей безопасности на дороге.

Источник https://promercedes.ru/remont/podveska/iz-chego-sostoit-hodovaya-chast

Источник https://avtostandart-m24.ru/avtomobili-drugoe/hodovaya-chast-avtomobilya-sostoit-iz.html

Источник https://truescooters.ru/vidy-dvigatelej/hodovaya-chast.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
