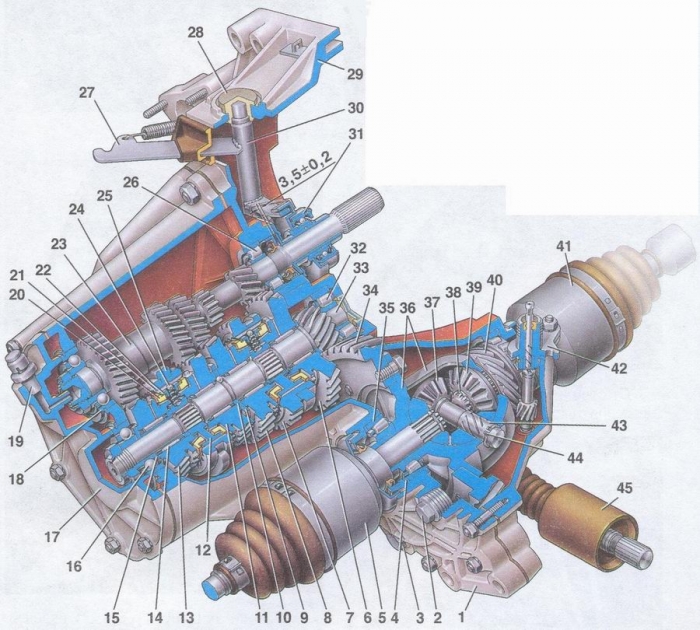

КПП ВАЗ 2109 5 ступка — устройство, схема

КПП ВАЗ 2109 5 ступка — устройство, схема

Тяжелый транспорт

5-ступенчатая МКПП ВАЗ 2109 производилась на предприятии в Тольятти с 1987 по 2005 годы и ставилась на все многочисленные переднеприводные модели АвтоВАЗа на платформе 2108-09. Данная трансмиссия рассчитана на крутящий момент силовых агрегатов до 1.6 литра и 120 Нм. В девятое семейство также входят 5-мкпп: 2113, 2114 и 2115. Главное, что нужно – это постоянно следить за ее состоянием, контролировать рабочие процессы и не подвергать сильному напряжению. КПП ВАЗ 2109 – это надежность, а также низкая стоимость обслуживания, так как российские детали гораздо доступнее зарубежных.

Ремонт коробки передач (МКПП) Lada / Лада Ларгус, Калина, Веста, Гранта

Российские автомобили марки Лада относятся к категории машин бюджетного класса, им бывает необходим ремонт коробки передач. Этот агрегат может выйти из строя как целиком, так и частично. В общем, проблемы бывают самыми разными, поэтому лучше всего доверить ремонт опытным специалистам. Наша мастерская далеко не первый год предлагает такие услуги, успев хорошо зарекомендовать себя на рынке. Мы грамотно проведём ремонт МКПП Лада. Это избавит Вас от необходимости в покупке новой коробки передач. Согласитесь, что ремонт обойдётся Вам гораздо дешевле. Также стоит отметить, что наша мастерская никогда не затягивает со сроками, и клиенты гарантированно получают свою машину в назначенный день.

Продажа коробок передач, новые мкпп, контрактные б/у, восстановленные

Купить коробку передач (МКПП) Lada / Лада

Также мы хотим заострить ваше внимание на следующем моменте. Всё дело в том, что помимо предоставления услуг по ремонту мы занимаемся покупкой / продажей коробок и деталей к ним для автомобилей марки Лада. У нас Вы можете недорого купить (МКПП) коробку передач Лада, если Вас «поджимают средства». Например, б/у коробка передач Лада станет наилучшим вариантом в этом случае. К слову, в эффективности её работы сомневаться не стоит. Наши высококвалифицированные механики досконально всё проверяют.

Читайте также: Ремонт двигателя ВАЗ 21213, 21214 (Нива) (разборка и сборка двигателя)

Покупка б/у коробок передач

Мы можем купить Вашу коробку передач Лада. Для этого необходимо связаться с нами по тел

Эвакуация вашего автомобиля

Лада Гранта: коробка передач «механика»

Итак, если речь заходит о модели ВАЗ Лада Гранта, коробка передач механическая или МКПП является самым востребованным типом агрегата на данном авто. Причина очевидна, так как «механика» является самой доступной, надежной и одновременно простой трансмиссией, причем как в обслуживании, так и в ремонте.

Примечательно то, что выпуск Lada Granta налажен с 2011 г, причем первые версии были укомплектованы механической 5-и ступенчатой КПП ВАЗ-2180. Позже модель стали оснащать автоматом АКПП, а уже позднее и роботом РКПП.

Что касается механики, тросовая механическая коробка Лада Гранта 2181 стала ставиться на машину с 2012 г, однако позже эту КПП модернизировали, так как быстро проявился ряд определенных недостатков в процессе активной эксплуатации.

Так или иначе, но в основе механики МКПП Лада Гранта лежит все та же хорошо известная 5-и ступенчатая коробка, которая ставилась еще на ВАЗ 2108.Первые версии Гранты получили коробку передач 2180. Такая КПП получила шток переключения, механизм выбора передачи находился в нижней части внутри корпуса агрегата.

Эта же коробка устанавливалась и на Лада Калина первых поколений. В дальнейшем ВАЗ представил доработанную коробку с индексом 2181 и 2190. При ближайшем рассмотрении, коробка передач Лада Гранта, устройство и ряд особенностей заметно изменились по сравнению с предшествующей начальной версией.

Прежде всего, коробка стала тросовой (шток переключения передач был заменен на тросы, а механизм выбора передач оказался вверху и был вынесен отдельно, то есть за пределы корпуса). Также первая и вторая скорость были оснащены многоконусным синхронизатором, изменениям подвергся и картер сцепления.

Еще следует отметить, что объем масла в КПП Гранта сократился практически на треть (с 3.3 литра до 2.2). Использование тросов в конструкции вместо штока позволило заметно понизить уровень вибраций на кузове, добиться более высокой скорости и повышенной четкости переключений.

Водителю теперь не нужно долго искать передачу перед включением, коробка стала работать более слаженно. Казалось бы, агрегат современный и доработанный, однако на деле сразу проявилась серьезная проблема. При езде коробка ВАЗ 2181 начинала выть и шуметь.

Проблема носила массовый характер, так что АвтоВАЗ был вынужден провести модернизацию, улучшить технологию обработки валов и шестерен. В результате в 2014 году Гранта получила обновленную версию МКПП.

Вой и шумы КПП при езде были сведены к минимуму, однако полностью избавиться от характерных недостатков не удалось. Например, вторая передача может включаться, издавая характерный треск и хруст, переключения могут быть не такими четкими, как должны быть при наличии тросового привода.

Также некоторые автолюбители отмечают, что механика продолжила подвывать на второй и третьей передаче, при активном разгоне отмечена усиленная вибрация, рычаг КПП может дребезжать на 3-й скорости и т.д.

Читайте также: Замена свечей зажигания лада ларгус 16 и 8 клапанов. артикулы, фото, видео

Схема коробки передач ВАЗ 2110:

1 – подшипник выключения сцепления; 18 – ведомая шестерня II передачи вторичного вала;
2 – направляющая втулка муфты подшипника выключения сцепления; 19 – ведомая шестерня III передачи вторичного вала;
3 – шестерня ведущая главной передачи; 20 – синхронизатор III и IV передач;
4 – роликовый подшипник вторичного вала; 21 – ведомая шестерня IV передачи вторичного вала;
5 – маслосборник; 22 – шариковый подшипник вторичного вала;
6 – ось сателлитов; 23 – ведомая шестерня V передачи вторичного вала;
7 – ведущая шестерня привода спидометра; 24 – синхронизатор V передачи;
8 – шестерня полуоси; 25 – вторичный вал;
9 – коробка дифференциала; 26 – задняя крышка картера коробки передач;
10 – сателлит; 27 – ведущая шестерня V передачи;
11 – картер сцепления; 28 – шариковый подшипник первичного вала;
12 – ведомая шестерня главной передачи; 29 – первичный вал;
13 – регулировочное кольцо; 30 – картер коробки передач;
14 – роликовый конический подшипник дифференциала; 31 – роликовый подшипник первичного вала;
15 – сальник полуоси; 32 – сальник первичного вала;
16 – ведомая шестерня I передачи вторичного вала; 33 – сапун.
17 – синхронизатор I и II передач;
Читать статью  Эвакуация в режиме паркинг авто с АКПП.

Схема работы следующая: первичный вал (29) выполнен в виде блока ведущих шестерён, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал (25) — полый, со съёмной ведущей шестерней (3) главной передачи. На вторичном валу расположены ведомые шестерни (16, 18, 19, 21, 23) и синхронизаторы (17, 20, 24) передач переднего хода. Передние подшипники (4, 31) валов — роликовые, задние (22, 28) — шариковые. Под передним подшипником вторичного вала расположен маслосборник (5), направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.

Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца (13). К фланцу коробки дифференциала крепится ведомая шестерня (12) главной передачи.

Возможные неполадки и их устранение

  1. Деформирована тяга привода управления механизмом ПП или реактивная тяга.
  2. Ослаблены винты, удерживающие шарнир или рычаг штока выбора передач.
  3. Неправильно отрегулирован привод ПП
  4. Изношенные или неисправные пластмассовые детали в приводе ПП.
  1. Выправить или поменять тяги.
  2. Затянуть винты.
  3. Правильно отрегулировать привод ПП.
  4. Заменить неисправные детали.
  1. Изношены зубья на шестернях.
  2. Изношены подшипники.
  3. Уровень масла ниже нормы.
  4. Изношено блокирующее кольцо синхронизатора передачи, которая включается.
  1. Заменить неисправные шестерни.
  2. Заменить старые подшипники на новые.
  3. Долить масло. Если необходимо поменять старые сальники на новые.
  4. Заменить блокирующее кольцо.
  1. Изношены сальники на первичном валу, корпусах шарниров равных угловых скоростей, штоке ПП или уплотнитель на валике привода спидометра.
  2. Слабо закреплен картер или крышка КПП, плохой герметик под крышкой КПП, плохо закручена сливная пробка.
  1. Заменить изношенные детали.
  2. Заменить герметик, подтянуть болты и гайки, сливную пробку.
  1. Изношены или повреждены торцы зубьев синхронизаторов.
  2. Высокие колебания силового агрегата на опорах по причине трещин или износа резины на задних опорах.
  3. Не до конца включаются передачи, так как неправильно отрегулирован привода ПП или неправильно установлен защитный чехол тяги.
  1. Заменить испорченные детали.
  2. Заменить неисправные детали.
  3. Отрегулировать привод или установить правильно чехол тяги.

Механизм выбора передач:

1 – рычаг выбора передач (переднего хода); 6 – ось вилки заднего хода;
2 – направляющая ось блокировочных скоб; 7 – блокировочная скоба;
3 – ось рычага выбора передач; 8 – вилка включения заднего хода;
4 – пружина; 9 – рычаг выбора передач (заднего хода);
5 – стопорное кольцо; 10 – корпус механизма выбора передач.

В корпусе (10) механизма выбора передач крепятся две оси. На оси (3) установлены трёхлетий рычаг выбора передач, две блокировочные скобы (7 и 12). Другая ось (2) проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага (1) выбора передач служит для включения П переднего хода, плечо рычага (9) — для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси (6) установлена вилка (8) включения заднего хода.

В коробку передач автомобиля ВАЗ 2110 заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.

Технические характеристики КПП ВАЗ 2109

Тип механика
Количество передач 5
Для привода передний
Объем двигателя до 1.6 литра
Крутящий момент до 120 Нм
Какое масло лить ТНК Транс КП 80W-85
Объем смазки 3.4 литра
Замена масла раз в 75 000 км
Замена фильтра каждые 75 000 км
Примерный ресурс 150 000 км

Вторичный вал

Является продолжением первичного в пространстве. На нем собраны шестерни первой (23), второй (24) и третьей(25) передач, свободно перемещающиеся и в определенных положениях входящие в зацепление с соответствующими шестернями промежуточного вала 1. Все шестерни имеют разный диаметр, благодаря чему обеспечивается изменение величины передаваемого крутящего момента.

Вторичный вал вращается на подшипниках 9, 11 и 12. Первый из них – роликовый, устанавливается в первичный вал, остальные запрессованы в картер и заднюю крышку соответственно.

Схема привода переключения передач:

1 – рычаг штока выбора передач; 10 – втулка шарнира;
2 – рычаг выбора передач; 11 – наконечник шарнира;
3 – картер коробки передач; 12 – хомут;
4 – картер сцепления; 13 – защитный чехол тяги;
5 – шток выбора передач; 14 – тяга привода управления коробки передач;
6 – втулка штока; 15 – рычаг переключения передач;
7 – сальник штока; 16 – обойма шаровой опоры;
8 – защитный чехол; 17 – шаровая опора рычага переключения передач;
9 – корпус шарнира; 18 – реактивная тяга.

Привод управления КП состоит из рычага (15) переключения передач, шаровой опоры (17), тяги (14), штока (5) выбора передач и механизмов выбора и переключения передач (скорченно «П»).

Чтобы исключить самопроизвольное выключение П вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля, в привод управления КП введена реактивная тяга (18), один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма (16) шаровой опоры рычага (15) переключения П.

На внутреннем конце штока (5) закреплён рычаг (1), что действует на трёхлетий рычаг (2) механизма выбора П. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

Небольшой итог

Общее устройство механических коробок переключения передач на ВАЗ

Механические коробки переключения передач ВАЗ — очень надежные, неприхотливые коробки, схема переключения скоростей у них самая стандартная, никакой экзотики. И это огромный плюс, так как их обслуживание и ремонт так же просты и бесхитростны. Ремонтировать их приходится сравнительно не часто, так как они прекрасно держать крутящий момент от колечатого вала ВАЗовских, даже форсированных двигателей. Для сравнения, многие механические коробки переключения передач с трудом держат крутящий момент стоковых двигателей, сопоставимых по мощности с ВАЗовскими, и очень бысто выходят из строя при малейшейм увеличении мощности мотора. Что же делает ВАЗовские МКПП такими выносливыми? Давайте обратимся к схеме их устройства и поймем, чем они хороши, и в чем их недостатки.

Устройство и особенности кпп ваз 2107: схема, разборка, ремонт

AutoMotoKit

Красными стрелками указаны гайки крепления картера сцепления к коробке передач.

Белой стрелкой указано отверстие в передней крышке для выпуска масла из картера коробки передач, чтобы не происходило замасливание дисков сцепления.

Читайте также: Линейка двигателей Skoda Kodiak 2020 года

Внутренний вид задней крышки коробки передач

Стрелкой указано направление, в котором нужно переместить рычаг, чтобы вывести его из зацепления с головками штоков переключения передач и снять заднюю крышку коробки передач.

1 – винт с ушком крепления оттяжной пружины рычага переключения передач; 2 – оттяжная пружина рычага; 3 – рычаг переключения передач; 4 – винт ограничения поперечного хода рычага.

Привод переключения передач

1 – вилка включения заднего хода; 2 – оттяжная пружина рычага переключения передач; 3 – направляющая чашка рычага; 4 – шаровая опора рычага; 5 – рычаг переключения передач; 6 – сферическая шайба; 7 – пружина рычага; 8 – стопорное кольцо; 9 – запорная втулка демпфера; 10 – упругие втулки демпфера; 11 – дистанционная втулка демпфера; 12 – упорная подушка демпфера; 13 – стержень рычага переключения передач; 14 – вилка включения III и IV передач; 15 – вилка включения I и II передач; 16 – шток вилки включения I и II передач; 17 – шток вилки включения III и IV передач; 18 – шток вилки включения заднего хода; 19 – блокировочные сухари; 20 – крышка фиксаторов; 21 – втулка; 22 – пружина фиксатора; 23 – шарик фиксатора; 24 – задняя крышка коробки передач; 25 – включатель фонаря заднего хода; 26 – дистанционная втулка штока вилки заднего хода.

Читать статью  Вариатор или автомат – какая коробка передач лучше: плюсы и минусы каждой

Детали первичного вала

1 – стопорное кольцо; 2 – пружинная шайба; 3 – подшипник; 4 – первичный вал; 5 – пружина синхронизатора; 6 – блокирующее кольцо синхронизатора; 7 – стопорное кольцо; 8 – подшипник.

Детали вторичного вала

1 – стопорное кольцо; 2 – пружинная шайба; 3 – ступица синхронизатора; 4 – муфта синхронизатора; 5 – стопорное кольцо; 6 – блокирующее кольцо синхронизатора; 7 – пружина синхронизатора; 8 – шайба; 9 – шестерня III передачи; 10 – вторичный вал; 11 – шестерня II передачи; 12 – шайба; 13 – пружина синхронизатора; 14 – блокирующее кольцо; 15 – стопорное кольцо; 16 – ступица синхронизатора; 17 – муфта синхронизатора; 18 – стопорное кольцо; 19 – блокирующее кольцо синхронизатора; 20 – пружина синхронизатора; 21 – шайба; 22 – шестерня I передачи; 23 – втулка шестерни I передачи; 24 – подшипник; 25 – шестерни заднего хода; 26 – пружинная шайба; 27 – стопорное кольцо; 28 – шестерня привода спидометра; 29 – задний подшипник; 30 – сальник; 31 – фланец эластичной муфты; 32 – гайка; 33 – уплотнитель; 34 – центрирующее кольцо; 35 – стопорное кольцо.

Детали рычага переключения передач

Читайте также: Предохранители и реле Toyota Mark 2 110

1 – болт оттяжной пружины; 2 – шайба; 3 – оттяжная пружина; 4 – прокладка; 5 – направляющая чашка; 6 – прокладка; 7 – шайба; 8 – ограничительный болт; 9 – рычаг переключения передач; 10 – шаровая опора; 11 – сферическая шайба; 12 – пружина; 13 – опорная шайба; 14 – стопорное кольцо; 15 – прокладка; 16 – фланец; 17 – пружинная шайба; 18 – гайка; 19 – манжета; 20 – внутренний чехол; 21 – стержень рычага; 22 – рукоятка; 23 – упорная подушка; 24 – упругая втулка; 25 – дистанционная втулка; 26 – упругая втулка; 27 – запорная втулка.

Разборка коробки передач

1. Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.

2. Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач – муфту в сборе с подшипником и соединительной пружиной.

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

Читайте также: Тест-драйв KP.RU: Chery Tiggo 5 – со вкусом свежести

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

Читайте также: Масло Лукойл Генезис Арматек 5w40: отзывы, характеристики и экспертиза

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2 Разборка пятиступенчатой КПП 020 на Фольксваген Гольф 2

Неисправности коробки

ВАЗ 2107 по праву считается «рабочей лошадкой». Но и эта модель не может служить вечно. Рано или поздно, но машина начинает «капризничать». Если какие-либо неисправности появляются в коробке, владельцу нужно сразу же принять необходимые меры, так как эти дефекты напрямую влияют на возможность эксплуатации авто.

Это страшный сон любого водителя, когда машина не подчиняется его приказам или выполняет действия в произвольном порядке. Чтобы этого не произошло в реальности, следует при первых же проблемах с включением передач выяснить источник происхождения этих неполадок:

  1. Сильный износ подвижных деталей коробки (шарниры, пружина) — лучше всего провести капитальный ремонт КПП.
  2. Стёрлись блокирующие колечки на синхронизаторах — рекомендуется просто их заменить на новые.
  3. Сломалась пружина синхронизатора — поможет замена.
  4. Износились зубчики на шестернях — рекомендуется заменить шестерню.

Рычаг переключения передач

Если рычаг перестаёт «слушаться» водителя, нужно немедленно выявить причину неисправности
Нередки случаи, когда водитель не может включить ту или иную передачу. Соответственно, мотор испытывает повышенные нагрузки, что негативно сказывается на езде. Нужно разобраться, в чём именно заключается проблема, и принять меры:

  1. Сцепление не может выключиться до конца — необходимо провести регулировку механизмов сцепления.
  2. Заклинил шарнир на рычаге переключения — провести зачистку шарнирных соединений.
  3. Поломка самого рычага — нужно заменить его на новый.
  4. Деформация вилок в коробке (обычно бывает после аварий) — лучше сразу заменить целый набор, не пытаясь выправить.

Выбивает передачу во время езды

Водителю трудно управлять машиной, если хотя бы одна передача сразу после включения выбивает

Очень неприятно, когда во время движения раздаются громкие звуки и душераздирающий хруст. Кажется, будто машина вот-вот развалится надвое. Однако всему причиной неполадки в работе КПП:

  1. Шумят подшипники на валах — необходимо сменить разбитые детали.
  2. Сильный износ зубцов на шестернях — произвести замену.
  3. Недостаточно масла в коробке — долить жидкость и найти место утечки, чтобы предотвратить последующие неисправности.
  4. Валы начали перемещаться по своей оси — необходимо заменить подшипники.
Читать статью  ВАЗ 2110 - сцепление: возможные неисправности и их устранение. Замена сцепления ВАЗ 2110

Стыкование двух валов

Валы в КПП должны всегда стыковаться под определённым углом и быть хорошо смазаны

Полноценная работа КПП на ВАЗ 2107 невозможна без хорошей смазки. В коробку заливается примерно 1.6 литра масла, которое обычно меняется полностью только при капитальном ремонте. Само по себе масло не может куда-либо вытекать, так как корпус максимально загерметизирован.

Однако если под машиной во время стоянки скапливается лужица, а внутренние части под капотом сильно замаслены, необходимо срочно искать причину утечки:

  1. Износились сальники и прокладки — с этим и связана разгерметизация коробки, нужно немедленно заменить резиновые изделия и долить масло.
  2. Ослабилось крепления картера — рекомендуется просто подтянуть все гайки.

Течь масла из коробки

Излишки жидкости могут привести к короткому замыканию электроприборов

Конструкция КПП «семёрки» рассчитана на долгие годы службы. Обычно водитель проводит первый и даже второй капитальный ремонт двигателя, и только после этого возникает необходимость ремонта коробки.

К тому же сама по себе «семёрка» за всю свою многолетнюю историю получила репутацию «рабочей лошадки». Машина действительно служит верой и правдой долгие годы, но это не означает, что каждый её механизм не будет изнашиваться с течением времени.

Если говорить о неисправностях коробки ВАЗ 2107, то чаще всего водители жалуются на три дефекта: невозможность включить нужную передачу во время езды, выбивание передачи и сильный хруст в коробке.

КПП на ВАЗ 2107

Очень сложно управлять транспортным средством, если водитель не может переключить передачу. С одной стороны, рычаг переключения встаёт на нужную позицию, но, с другой стороны, переключения как такового не происходит. Или же рычаг вообще невозможно установить в позицию переключения нужной скорости.

В любом случае, проблема кроется именно в коробке:

  • очень сильно износились некоторые подвижные (шарнирные) элементы валов — рекомендуется провести капитальный ремонт КПП;
  • износ блокирующих колец на синхронизаторе — произвести замену колец на новые;
  • вытянулась или переломилась пружинка синхронизатора — произвести замену пружины;
  • сильный износ шлицов шестерни — поможет только полная замена шестерёнки.

Читать далее: Расположение педалей в автомобиле с механической коробкой и коробкой-автомат

Ещё одна распространённая проблема с коробкой заключается в выбивании передачи сразу же после её включения. Рычаг просто отбрасывает назад, а мотор начинает испытывать перегрузки, так как при высоких оборотах он не получает необходимого раздаточного числа.

Неисправность может быть связана с разными элементами коробки:

  • заклинивание шарнира на рычаге переключения передачи — необходимо снять юбку рычага, очистить все соединения и смазать их;
  • поломка рычага — ремонт проводить нецелесообразно, проще сразу же заменить рычаг на новый;
  • некорректно работает сцепление — в этом случае всю вину на коробку возлагать нельзя, вполне возможно, что после регулировки основных элементов сцепления передачу выбивать не будет;
  • погнулись вилки в коробке — рекомендуется замена всего набора вилок.

Водитель может не испытывать проблем с переключением передач, но во время езды слышать громкий стук, хруст и скрежет в полости КПП:

  • разбились подшипники на валах — рекомендуется замена;
  • сильно износились шлицы шестерёнок — нужно заменить всю шестерню;
  • минимальный уровень масла в полости коробки — нужно долить смазочную жидкость и убедиться в том, что нет места утечки;
  • сбой в работе валов (они начали перемещаться по другой оси) — замена подшипников на обоих валах.

YouTube Premium

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Понравилось?

Не понравилось?

Подписывайтесь на мой канал «Мой досуг»где я выкладываю разные видео о своей жизни и не только

Подписывайтесь на мой канал «Заработок в деревне» где я занимаюсь разведением и содержанием домашних животных, а так же пытаюсь заработать на этом деньги.

На этом видео весь процесс разборки пятиступки ваз 2107.разборка кпп,разборка сборка кпп,ремонт коробка ваз,разборка кпп ваз,пятиступенчатая кпп ваз 2107,коробка передача ваз 2107,ремонт кпп 2107,кпп ваз 2107,коробка передач ваз 2107 5 ступка,коробка передач ваз 2107 5,коробка передач ваз 2107,

In this video all the disassembly process pyatistupki 2107,dismantling of PPC, disassembly assembly checkpoint repair box vases, disassembly PPC vases, five-speed transmission 2107, gearbox 2107, repair PPC 2107, PPC 2107, gearbox 2107 5 mortar, gearbox 2107 5, gearbox 2107 .

Снятие коробки передач ВАЗ 2107

Чтобы демонтировать МКПП ВАЗ 2107, необходимо выполнить следующие действия:

  • Установить машину на эстакаду, яму, либо поднять на подъемник.
  • Отключить “массу” от аккумулятора. При использовании подъемника аккумулятор следует отсоединить перед тем, как поднимать машину. Работы в салоне авто также проходят при опущенном подъемнике.
  • Снять “бороду” (панель радиоприемника).
  • Нажать рычаг КПП и отверткой вывести запорную втулку вниз из полости стержня (ручки).
  • Снять стержень (ручку) КПП и при помощи пинцета вынуть из нее резиновую втулку демпфера.
  • Развести отвертками лепестки дистанционной втулки демпфера и снять ее, а также нижнюю резиновую и запорную втулки с рычага.
  • Открутить саморезы крепления крышки, которая закрывает отверстие в полу машины в районе выхода рычага КПП.
  • Снять крышку и поролоновый уплотнитель.
  • Перейти в яму (под эстакаду) или поднять авто подъемником.
  • Снять приемную трубу системы выхлопа.
  • Открутить стартер от картера сцепления и сместить его вперед.
  • Расстыковать колодку провода выключателя заднего хода.
  • Отсоединить привод спидометра.
  • Открутить от КПП карданный вал и снять его.
  • Открутить и снять с картера КПП рабочий цилиндр сцепления.
  • Открутить болты крепления картера сцепления.
  • Подставить под КПП опору или пригласить помощников, чтоб поддерживали ее.
  • Открутить 4 болта крепления КПП.
  • Снять коробку передач с автомобиля, сместив ее назад.

Причины и признаки неисправности подшипников в МКПП

Подшипниковые узлы в МКПП выполняют функцию опор качения, поэтому при неисправной опоре качения, будет затруднительное вращение элементов, появится дисбаланс, а так же радиальное и осевое биение, люфт, шум, стук.

Читайте также: Руководство по ремонту бензиновых двигателей Рено C1/C2/C3/C5/C7

– Подшипник гудит, усиление шума происходит при выключенном сцеплении; – Затруднительное переключение скоростей; – Самопроизвольное выключение передачи; – Слышен стук при нажатии на педаль сцепления.

  • Истечение срока службы изделия;
  • Некачественный шарикоподшипник;
  • Износ или биения;
  • Агрессивный стиль вождения и переключения скоростей;
  • Недостаточное количество смазки или её отсутствие;
  • Попадание грязи или абразивных частиц внутрь шарикоподшипника;
  • Неисправность смежных узлов («выжимник», сцепление, вторичная или промежуточная ось).

После снятия оси с п/ш, необходимо убедится, в том, что деталь неисправна. Для этого проверьте лёгкость вращения детали, а так же сделайте визуальный осмотр, а именно наличие повреждений колец, сепаратора, а так же дефектов дорожку качения. В случае хорошего состояния изделия, желательно сделать замеры осевого зазора, радиального зазора люфта, как показано на видео.

Видео: «Как гудит подшипник первичного вала VAZ 2107»

Видео: «Люфт подшипника первичного вала кпп VAZ 2107»

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

КПП ВАЗ 2107 — конструктивно сложное устройство, предназначенное для преобразования крутящего момента от ДВС автомобиля и его передачи на другие элементы трансмиссии. Переключение скоростей (передач) в такой коробке происходит ступенчато.

Указанную КПП 2107 стали ставить на авто с 1982 года, при этом до сегодняшнего дня эту коробку считают наиболее продвинутым агрегатом среди «классической» механики.

Коробка 2107 — пятиступенчатая МКПП, всего имеет шесть скоростей: пять передач переднего хода и одну заднюю скорость. Далее мы подробнее рассмотрим, как устроена и работает коробка ВАЗ 2107.

Источник https://avto-layn.ru/nashe-avto/korobka-peredach-vaz.html

Источник https://automotokit.ru/avtomobili/ustrojstvo-korobki-peredach-vaz.html

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
